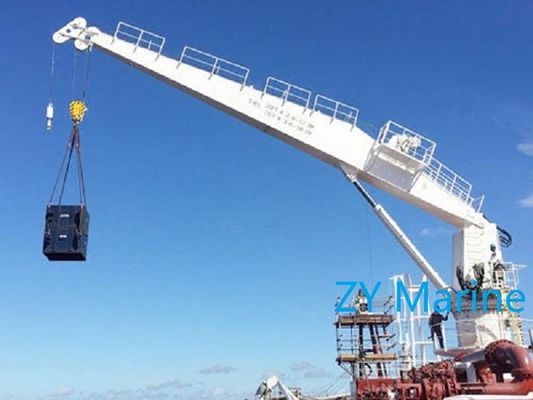

1 20T Guindasteiro Hidráulico para o Convés do Navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo de lança: | Crescimento reto | Temperatura de trabalho: | -40 a 50°C, etc. |
|---|---|---|---|
| Sistema de giro:: | Giro Hidráulico com Rotação de 360° | Tratamento de superfície:: | Jateamento Sa2.5 + Revestimento Epóxi |
| Tipo de instalação:: | Montado em deck / pedestal montado por flange ou soldagem | Tipo de controle:: | Manual local/Controle remoto (com fio ou sem fio)/Controle de cabine |
| Fonte de energia:: | Motor Elétrico + Sistema Hidráulico | Dispositivos de segurança:: | Proteção contra sobrecarga/interruptor de limite/parada de emergência |
| Material:: | aço de grau marítimo | Ambiente operacional:: | Offshore / Marítimo / Portuário |
| Personalização:: | Disponível (SWL, Raio, Sistema de Controle, Pintura, Zona Perigosa, Certificação) | ||
| Destacar: | Guindaste hidráulica de 5 t,12.5m Guindaste hidráulico |
||
Descrição de produto

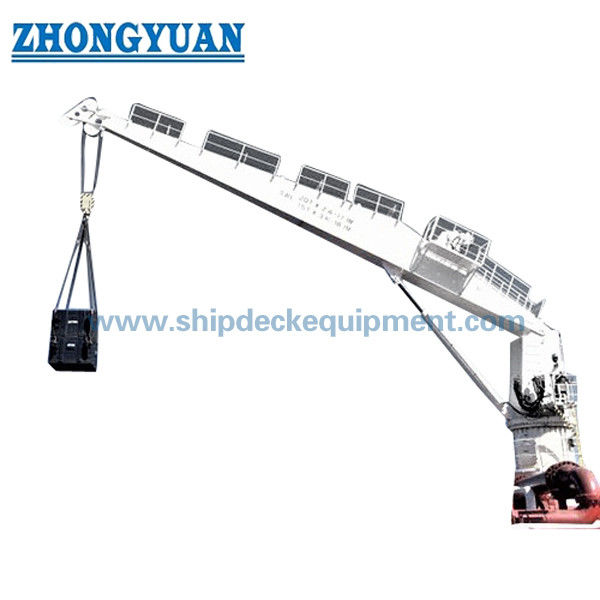

Guindaste Hidráulico de Lança Reta para Convés de Navio de 1-20T com Rotação de 360°
Visão Geral do Produto
Um guindaste hidráulico de lança reta é um tipo de equipamento de elevação marítima projetado para manuseio de carga e transferência de materiais em conveses de navios e plataformas offshore.
O guindaste hidráulico de lança reta de 1-20T oferece capacidade de elevação estável, operação suave e rotação completa de 360°, garantindo manuseio eficiente de carga em ambientes marítimos. É acionado por um sistema hidráulico com controle preciso dos movimentos de elevação, inclinação e rotação.
Comparado com guindastes de lança articulada, o design de lança reta oferece uma estrutura mais simples, maior confiabilidade e menor custo de manutenção, tornando-o uma solução econômica para embarcações com espaço de convés suficiente e requisitos de elevação padrão.
Especificações Rápidas
• Carga de Trabalho Segura (SWL): 1-20 Toneladas
• Raio de Trabalho: 2-15 m
• Faixa de Rotação: 0-360°
• Velocidade de Elevação: 10-15 m/min
• Tempo de Inclinação: 40-80 s
• Tipo de Acionamento: Sistema Hidráulico
• Potência do Motor: 7.5-132 kW
• Temperatura de Trabalho: -40°C a +50°C
• Tratamento de Superfície: Jateamento Sa2.5 + Revestimento Epóxi
Parâmetros Técnicos Principais
| SWL (Ton) | Raio de Trabalho (m) | Velocidade de Rotação (rpm) | Velocidade de Elevação (m/min) | Tempo de Inclinação (Segundo) | Potência do Motor (kW) | Diâmetro do Pedestal (Φ mm) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
Guia de Seleção de Guindaste
Passo 1 – Selecione a Capacidade de Elevação (SWL)
• 1-5T → elevação leve (barcos de pesca / navios pequenos)
• 5-10T → elevação média e manuseio de convés
• 10-20T → manuseio de carga pesada e operação offshore
Passo 2 – Confirme o Raio de Trabalho
• Raio curto (2-6 m) → maior eficiência de elevação
• Raio longo (6-15 m) → maior cobertura de convés e operação flexível
Passo 3 – Selecione o Tipo de Guindaste
• Guindaste de lança reta → estrutura simples, econômico, fácil manutenção
• Guindaste de lança articulada → operação flexível, adequado para layout de convés compacto
Passo 4 – Sistema Hidráulico e Potência
• A potência do motor deve ser selecionada com base na SWL e na frequência de operação
• Operação contínua → faixa de potência mais alta recomendada
Nota de Engenharia:
A configuração final do guindaste deve ser selecionada com base nos requisitos de elevação, espaço de instalação, ciclo de trabalho e regras da sociedade classificadora.
Design personalizado disponível para aplicações offshore e especiais.
Desempenho Técnico e Explicação
• Capacidade de elevação de 1-20T → adequado para diferentes requisitos de manuseio de carga
• Rotação de 360° → garante cobertura total do convés e operação flexível
• Temperatura de trabalho de -40°C a +50°C → adequado para ambientes marítimos hostis
• Jateamento Sa2.5 + revestimento epóxi → melhora a resistência à corrosão e a vida útil
Estrutura e Componentes
Unidade de potência hidráulica | Mecanismo de rotação | Conjunto de lança reta | Sistema de cilindro hidráulico | Sistema de guincho e cabo de aço | Sistema de controle | Base e pedestal
Guia de Consulta e Configuração Personalizada
✔ Passo 1 – Capacidade de Elevação (SWL): 1-5T → aplicações leves | 5-10T → manuseio de carga médio | 10-20T → operação offshore pesada
✔ Passo 2 – Raio de Trabalho: 2-6 m → maior eficiência de elevação | 6-15 m → maior alcance de trabalho
✔ Passo 3 – Tipo de Instalação: Montado no convés | Montado no pedestal
✔ Passo 4 – Sistema de Controle: Controle manual | Controle remoto | Controle na cabine
✔ Passo 5 – Sistema de Potência e Hidráulico: Motor elétrico + acionamento hidráulico | Sistema de circuito aberto / fechado
✔ Passo 6 – Recursos Opcionais: Atualização de revestimento anticorrosivo | Design à prova de explosão (opcional) | Design para baixa temperatura (-40°C) | Pintura personalizada
✔ Passo 7 – Ambiente de Trabalho: Convés de navio | Plataforma offshore | Porto / estaleiro
Envie-nos as informações acima para receber desenhos técnicos, configuração e cotação.
Como Funciona
O guindaste opera através de um sistema hidráulico que controla os movimentos de elevação, inclinação e rotação.
Cilindros hidráulicos fornecem força de elevação estável, enquanto o mecanismo de rotação permite rotação suave de 360°, garantindo manuseio de carga eficiente e preciso.
Aplicações
Manuseio de carga em convés de navio | Plataformas de petróleo e gás offshore | Barcos de pesca e aquicultura | Embarcações de engenharia marítima | Operações portuárias e de estaleiro
Certificações e Vantagens
Certificações
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Vantagens
Rotação completa de 360° para operação flexível | Sistema de elevação hidráulica estável | Design de lança reta econômico | Desempenho confiável em ambientes marítimos hostis | Fácil manutenção e longa vida útil
Desenho e Fotos
• Desenho de arranjo geral
• Fotos do produto
• Desenho de layout de instalação
Informações de Pedido
• MOQ: 1 Unidade
• Prazo de Entrega: Baseado no projeto
• Pagamento: T/T, L/C
• Personalização: Disponível
FAQ
P1: Como escolher a capacidade correta do guindaste?
R: Com base no peso de elevação, raio de trabalho e frequência de operação.
P2: Quando devo escolher um guindaste de lança reta?
R: Quando a embarcação tem espaço de convés suficiente e requisitos de elevação padrão.
P3: Qual é a diferença entre guindaste de lança reta e guindaste de lança articulada?
R: Guindastes de lança reta são mais simples e mais econômicos, enquanto guindastes de lança articulada oferecem maior flexibilidade.
P4: O guindaste pode ser personalizado?
R: Sim, a capacidade de elevação, o raio de trabalho e o sistema hidráulico podem ser personalizados com base nos requisitos do projeto.
