20–76mm Cabeça Giratória 360° Fairlead | Fairlead Giratório de Aço Fundido para Amarração e Reboque de Navios

20-76 mm cabeça giratória de chumbo de aço fundido giratório de chumbo de aço fundido

Visão geral do produto

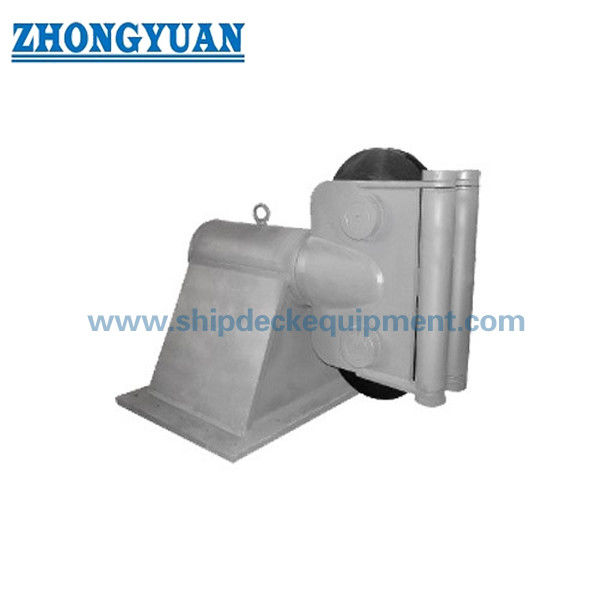

A cabeça giratória de 20-76 mm é um conjunto montado em convés para o comando de cordas para arranjos de atracamento e reboque de navios em que a direção do comando da corda pode mudar durante o funcionamento.Um arranjo giratório da cabeça e da faixa ajuda o caminho da corda a alinhar-se com o ângulo real do chumbo, reduzindo o contato lateral evitável na enxada e favorecendo uma redirecção mais suave para dentro ou para fora do equipamento de reboque e de amarração.

Este produto é geralmente comercializado como um fairlead com cabeça giratória de 360 graus. No entanto, os dados técnicos fornecidos indicam um movimento de 90 graus e um intervalo de cabeça giratória de ± 90 graus.Por conseguinte, a rotação contínua de 360 graus não é indicada como confirmado nesta página e deve ser verificada em relação ao desenho de arranjo geral aprovadoA gama de dimensões abrange diâmetros de cordas de arame de 20 a 76 mm; definição da carga, valores de resistência à ruptura específicos do modelo, ligação da base, reforço do convés,e o âmbito de inspecção devem ser confirmados para cada projeto.

Especificações rápidas

• Diâmetro da corda de arame aplicável: 20-76 mm → nove tamanhos indicados suportam a seleção preliminar do modelo e a comparação dos desenhos.
• Faixa de resistência à ruptura declarada: 32-200 MT → apenas na terminologia da fonte; não é apresentada como SWL, MBL, carga de ensaio ou carga admissível sem a tabela de carga específica do modelo.
• Dados de rotação: feixe de 90° + cabeça giratória ±90° → suporta a mudança de ângulos de condução da corda; continua rotação da cabeça de 360° ainda está por confirmar.
• Dimensões principais: A, B, H e Φ → utilizadas para a verificação do espaço no convés e coordenação dos desenhos GA; a definição exacta de Φ requer o desenho do projecto.
• Construção: cabeça giratória, enxada, eixo/pin, suporte e base de montagem → disposição do rolamento ou da bucha e paradas de rotação devem ser especificadas.
• Opções de materiais: aço C-Mn / aço fundido, com aço inoxidável discutido como opção de projeto → os graus exatos e a construção dos componentes devem ser confirmados antes da cotação.
• Tratamento de superfície: Sa 2.5 de jato + uma camada de primer de fábrica epóxi como sistema de referência → revestimento final segue as especificações de pintura do recipiente ou do projeto.
• Foco de instalação: caminho de carga montado no convés → conexão com a base, espaço livre ao redor, estrutura de suporte e detalhes de solda ou parafuso exigem confirmação do estaleiro ou do escritório de projeto.

Parâmetros técnicos principais

Dimensões principais da página web a partir dos dados fornecidos.

Guia de selecção e consulta

Passo 1: Confirmar o tipo de corda e o diâmetro nominal. A tabela fornecida é identificada pelo diâmetro da corda; a adequação para corda sintética ou cadeia de âncora deve ser confirmada separadamente.

Passo 2: Confirmar a base de carga e fornecer a carga mínima de ruptura da corda, a carga operacional esperada, o fator de segurança e o dever de reboque ou atracamento.Solicitar a tabela de carga específica do modelo, uma vez que a faixa de 32-200 MT declarada não é atribuída aos tamanhos individuais das cordas.

Passo 3: Confirmar o envoltório de chumbo da corda exigido, indicar os ângulos de chumbo horizontais e verticais e verificar se o projeto necessita de um movimento da cabeça de ± 90°, de um movimento da faixa de 90°,ou verdadeira rotação contínua de 360°.

Passo 4: Confirmar a interface de instalação: posição do convés, pegada da base, arranjo de solda ou parafusos, reforço do convés, espaço livre ao redor e relação com o guincho, gancho de reboque,ou outros equipamentos de manipulação de cordas.

Passo 5: Confirmar a qualidade do material, o requisito de sulco, o tipo de rolamento ou bucha, a vedação, os pontos de lubrificação, o sistema de revestimento, o requisito de baixa temperatura,e qualquer opção de aço inoxidável ou especial.

Etapa 6: Indicar a quantidade, o tipo de embarcação, os requisitos da sociedade de classificação, o âmbito de inspecção e de certificação, o desenho geral ou de instalação, o destino e a data de entrega exigida.

Estrutura

Cabeça giratória. Faixa de ranhuras. Armadilha de eixo / alfinete. Suporte de suporte. Arranjo de rolamento ou bucha a confirmar. Base de montagem do convés.

Vantagens da rotação, orientação de cordas e instalação

• A cabeça giratória pode seguir mudanças na direção do cabo, o que ajuda a reduzir a carga lateral causada por forçar a corda através de um alinhamento fixo da faixa.
• Um sulco de enxame corretamente combinado e superfície lisa de contato de corda pode reduzir a fricção local e o contato desigual; o perfil do sulco deve ser confirmado para a construção e o diâmetro especificados da corda de arame.
• Os movimentos do girador e da faixa devem permanecer livres através do envoltório de funcionamento aprovado.
• O eixo da enxada, o rolamento ou a bucha, as vedações e os pontos de lubrificação são componentes críticos para a manutenção.A sua concepção exacta e os intervalos de serviço devem ser confirmados a partir do desenho e do manual do fornecedor aprovados..
• As cargas de fairlead são transferidas através da base de montagem para a estrutura de suporte do convés.
• Traçabilidade do material, inspecção da fundição ou da fabricação, inspecção dimensional, NDT, verificação da carga,e testemunho de classe pode ser organizado de acordo com o âmbito do projeto acordado e procedimento de aprovação.

Atributos personalizados

• Tipo de produto: Cabeça giratória → guia de corda multi-direcional para dispositivos de atracamento e reboque de navios.
• Tamanho da corda: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → selecione de acordo com a tabela de tamanho da corda de arame fornecida e o desenho aprovado.
• Disposição de rotação: espuma 90° + cabeça giratória ±90° de acordo com os dados fornecidos → deve confirmar-se uma rotação contínua de 360°.
• Período de carga: resistência à ruptura 32-200 MT conforme fornecido → são necessários uma definição exata, um fator de segurança e valores de tamanho por tamanho antes da seleção da engenharia.
• Material: aço C-Mn / aço fundido → deve ser confirmada a qualidade exacta, o âmbito de fundição e quaisquer componentes fabricados.
• Tratamento de superfície: Sa 2.5 blasting + epoxy shop primer como referência → revestimento final, DFT, cor e sistema de retoque seguem as especificações do projeto.
• Instalação: montada no convés → ligação à base e estrutura de apoio devem corresponder à disposição do navio e ao percurso de carga aprovado.
• Requisito de certificado: Disponível de acordo com o âmbito da encomenda → certificado do fabricante, certificado de material, certificado de classe, relatório NDT e inspeção de testemunhas devem ser acordados antes da cotação.

Como funciona

Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft, suporte e base de montagem na estrutura reforçada do convés

Aplicações

Remolcadores. Barcos de trabalho. Navios de engenharia. Estações de reboque de navios. Estações de amarração com ângulos de condução de corda variáveis.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspecção, a rastreabilidade dos materiais e o procedimento de aprovação da sociedade de classificação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

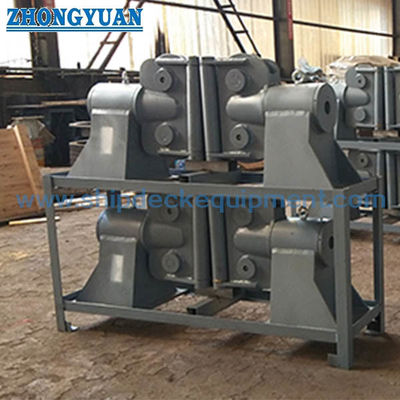

Desenho e Fotos

Perguntas frequentes

P1: Este fairlead fornece rotação giratória contínua de 360 graus?

A1: Não confirmado pelos dados fornecidos. O produto é comercializado como um fairlead com cabeça giratória de 360 graus, enquanto o movimento declarado é de 90° e a cabeça giratória ±90°. A rotação contínua real,Paradas, e o envelope operacional devem ser confirmados no desenho GA aprovado.

P2: A faixa de resistência à quebra de 32-200 MT pode ser utilizada como SWL de fairlead?

A2: Não. O termo fornecido é resistência à quebra e não é fornecido nenhum mapeamento de tamanho por tamanho ou fator de segurança.ou carga admissível sem o cálculo do fabricante, tabela de carga e base de aprovação do projecto.

Q3: Que informações de manutenção são necessárias para um fairlead de cabeça giratória?

A3: Confirmar a condição da ranhura da enxada, a rotação livre, o desgaste do eixo e dos pinos, o tipo de rolamento ou bucha, a condição da vedação, os pontos de lubrificação, as especificações da graxa, as paradas de rotação, as soldas ou parafusos da base,e intervalos de inspecçãoEstes pormenores devem constar do manual ou da ficha de dados aprovada.

Encomenda

MOQ: 1 unidade. Entrega: 30 ¢ 60 dias.

Perguntas frequentes

P1: Por que usar chumbo giratório?
R: Para acomodar a mudança de direção da corda e reduzir a carga lateral.

Q2: Como escolher o tamanho?
R: Com base no diâmetro da corda e na resistência à quebra.

P3: Pode girar completamente?
R: A cabeça giratória permite uma rotação de ±90°, consoante o projecto.
