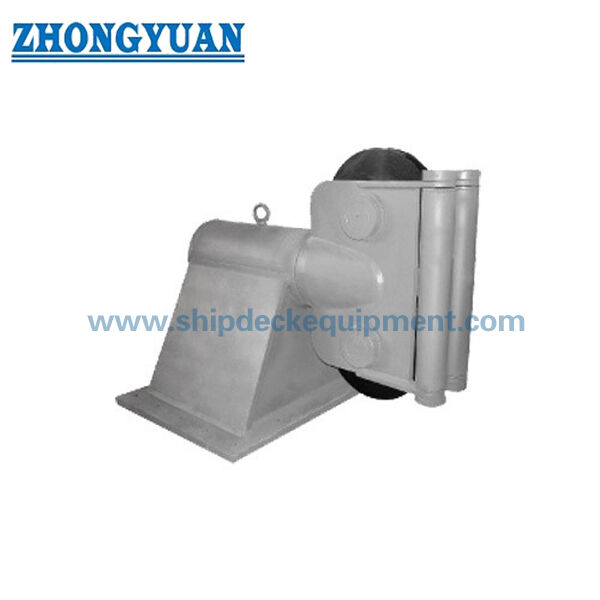

20–76 mm Cabeça Giratória para Reboque e Amarração de Navios | Guia Giratório Montado no Convés

Cabeça giratória de 20-76 mm para reboque e amarração de navios | Guia giratório montado no convés

Visão Geral do Produto

O guia giratório de 20-76 mm é um conjunto de guia de corda montado no convés para arranjos de amarração e reboque de navios onde a direção da corda pode mudar durante a operação. Uma cabeça giratória e um arranjo de roldana ajudam o caminho da corda a se alinhar com o ângulo de liderança real, reduzindo o contato lateral evitável na roldana e apoiando uma redireção mais suave para ou para longe de equipamentos de reboque e amarração.

Este produto é comumente comercializado como um guia giratório de 360 graus. No entanto, os dados técnicos fornecidos indicam um movimento de roldana de 90 graus e uma faixa de cabeça giratória de ±90 graus. Portanto, a rotação contínua de 360 graus não é declarada como confirmada nesta página e deve ser verificada em relação ao desenho de arranjo geral aprovado. A faixa dimensional cobre diâmetros de cabo de aço de 20 a 76 mm; a definição da carga, os valores de resistência à ruptura específicos do modelo, a conexão da base, o reforço do convés e o escopo de inspeção devem ser confirmados para cada projeto.

Especificações Rápidas

• Diâmetro aplicável do cabo de aço: 20-76 mm → nove tamanhos listados suportam seleção preliminar de modelo e comparação de desenhos.
• Faixa de resistência à ruptura declarada: 32-200 MT → apenas terminologia de origem; não é apresentada como SWL, MBL, carga de teste ou carga permissível sem a tabela de carga específica do modelo.
• Dados de rotação: roldana 90° + cabeça giratória ±90° → suporta ângulos de liderança de corda variáveis; rotação contínua da cabeça de 360° ainda a ser confirmada.
• Dimensões principais: A, B, H e Φ → usadas para verificação de espaço no convés e coordenação de desenho GA; a definição exata de Φ requer o desenho do projeto.
• Construção: cabeça giratória, roldana, eixo/pino, suporte e base de montagem → o arranjo de rolamento ou bucha e os batentes de rotação devem ser especificados.
• Opções de material: aço C-Mn / aço fundido, com aço inoxidável discutido como opção de projeto → as grades exatas e a construção dos componentes devem ser confirmadas antes da cotação.
• Tratamento de superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → o revestimento final segue a especificação de pintura do navio ou do projeto.
• Foco de instalação: caminho de carga montado no convés → a conexão da base, o espaço livre ao redor, a estrutura de suporte e os detalhes de solda ou parafuso requerem confirmação do estaleiro ou escritório de projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme o tipo e o diâmetro nominal da corda. A tabela fornecida é identificada pelo diâmetro do cabo de aço; a adequação para corda sintética ou corrente de âncora deve ser confirmada separadamente.

Etapa 2: Confirme a base de carga e forneça a carga mínima de ruptura da corda, a carga operacional esperada, o fator de segurança e o dever de reboque ou amarração. Solicite a tabela de carga específica do modelo, pois a faixa declarada de 32-200 MT não está mapeada para tamanhos de corda individuais.

Etapa 3: Confirme o envelope de liderança de corda necessário. Declare os ângulos de liderança horizontal e vertical e verifique se o projeto necessita de movimento de cabeça de ±90°, movimento de roldana de 90° ou rotação contínua real de 360°.

Etapa 4: Confirme a interface de instalação: posição do convés, pegada da base, arranjo de solda ou aparafusamento, reforço do convés, espaço livre ao redor e relação com o guincho, gancho de reboque ou outro equipamento de manuseio de corda.

Etapa 5: Confirme a classe do material, o requisito da ranhura da roldana, o tipo de rolamento ou bucha, a vedação, os pontos de lubrificação, o sistema de revestimento, o requisito de baixa temperatura e qualquer opção de aço inoxidável ou aço especial.

Etapa 6: Forneça a quantidade, o tipo de navio, o requisito da sociedade classificadora, o escopo de inspeção e certificado, o desenho GA ou de instalação, o destino e a data de entrega necessária.

Estrutura

Cabeça giratória | Roldana ranhurada | Conjunto de eixo/pino | Suporte | Arranjo de rolamento ou bucha a ser confirmado | Base de montagem no convés | Batente de rotação e arranjo de travamento a ser confirmado

Vantagens de Rotação, Guia de Corda e Instalação

• A cabeça giratória pode acompanhar as mudanças na direção da liderança da corda, o que ajuda a reduzir a carga lateral causada pela força da corda através de um alinhamento fixo da roldana.
• Uma ranhura de roldana corretamente combinada e uma superfície de contato suave com a corda podem reduzir o atrito local e o contato irregular; o perfil da ranhura deve ser confirmado para a construção e o diâmetro do cabo de aço especificados.
• Os movimentos da giratória e da roldana devem permanecer livres dentro do envelope operacional aprovado. Os batentes de rotação, a estrutura adjacente e o espaço livre da corda devem ser verificados no desenho de arranjo do navio.
• O eixo da roldana, o rolamento ou a bucha, as vedações e os pontos de lubrificação são componentes críticos de manutenção. Seu projeto exato e intervalos de serviço devem ser confirmados no desenho do fornecedor aprovado e no manual.
• As cargas do guia são transferidas através da base de montagem para a estrutura de suporte do convés. O reforço do convés e os detalhes de solda ou aparafusamento devem ser verificados pelo estaleiro ou escritório de projeto do navio.
• A rastreabilidade do material, a inspeção de fundição ou fabricação, a inspeção dimensional, o NDT, a verificação de carga e a testemunha de classe podem ser organizados de acordo com o escopo do projeto acordado e o procedimento de aprovação.

Atributos Personalizados

• Tipo de Produto: Guia giratório → guia de corda multidirecional para arranjos de amarração e reboque de navios.
• Faixa de Tamanho da Corda: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → selecione de acordo com a tabela de tamanho de cabo de aço fornecida e o desenho aprovado.
• Arranjo de Rotação: Roldana 90° + cabeça giratória ±90° de acordo com os dados fornecidos → rotação contínua de 360° a ser confirmada.
• Termo de Carga: Resistência à ruptura 32-200 MT conforme fornecido → definição exata, fator de segurança e valores individuais por tamanho são necessários antes da seleção de engenharia.
• Material: Aço C-Mn / aço fundido → grade exata, escopo de fundição e quaisquer componentes fabricados a serem confirmados.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi como referência → revestimento final, DFT, cor e sistema de retoque seguem a especificação do projeto.
• Instalação: Montado no convés → a conexão da base e a estrutura de suporte devem corresponder ao arranjo do navio e ao caminho de carga aprovado.
• Requisito de Certificado: Disponível de acordo com o escopo do pedido → certificado do fabricante, certificado de material, certificado de classe, relatório NDT e inspeção testemunhada devem ser acordados antes da cotação.

Como Funciona

O cabo de aço se aproxima do guia → A cabeça giratória gira em direção à mudança de liderança da corda → A roldana gira enquanto a corda se move → A ranhura guia a corda limitando o contato lateral → As cargas de reação passam pelo eixo, suporte e base de montagem para a estrutura reforçada do convés

Aplicações

Rebocadores | Embarcações de trabalho | Embarcações de engenharia | Estações de reboque de navios | Estações de amarração com ângulos de liderança de corda variáveis | Projetos novos e de substituição

Certificações e Vantagens

Certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

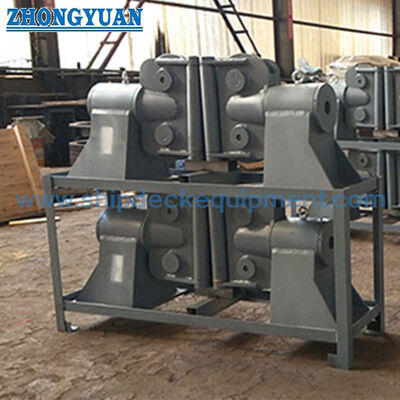

Desenhos e Fotos

FAQ

P1: Este guia oferece rotação giratória contínua de 360 graus?

R1: Não confirmado pelos dados fornecidos. O produto é comercializado como um guia giratório de 360 graus, enquanto o movimento declarado é roldana de 90° e cabeça giratória de ±90°. A rotação contínua real, os batentes e o envelope operacional devem ser confirmados no desenho GA aprovado.

P2: A faixa de resistência à ruptura de 32-200 MT pode ser usada como SWL do guia?

R2: Não. O termo fornecido é resistência à ruptura e nenhum mapeamento individual por tamanho ou fator de segurança é fornecido. Não deve ser convertido em SWL, MBL da corda, carga de teste ou carga permissível sem o cálculo do fabricante, a tabela de carga e a base de aprovação do projeto.

P3: Que informações de manutenção são necessárias para um guia giratório?

R3: Confirme a condição da ranhura da roldana, rotação livre, desgaste do eixo e pino, tipo de rolamento ou bucha, condição da vedação, pontos de lubrificação, especificação da graxa, batentes de rotação, soldas ou parafusos da base e intervalos de inspeção. Esses detalhes devem ser incluídos no manual aprovado ou na folha de dados do projeto.

Pedido

MOQ: 1 Unidade | Entrega: 30-60 dias | Personalização disponível

FAQ

P1: Por que usar um guia giratório?
R: Para acomodar a mudança de direção da corda e reduzir a carga lateral.

P2: Como selecionar o tamanho?
R: Com base no diâmetro da corda e na resistência à ruptura.

P3: Pode girar completamente?
R: A cabeça giratória permite rotação de ±90° dependendo do projeto.
