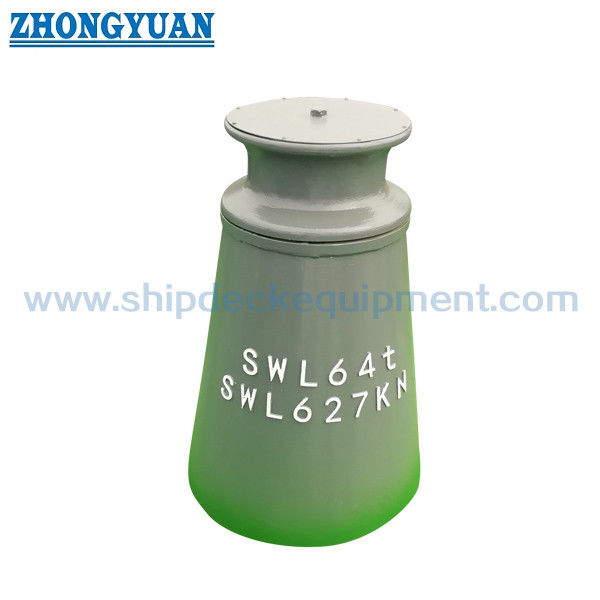

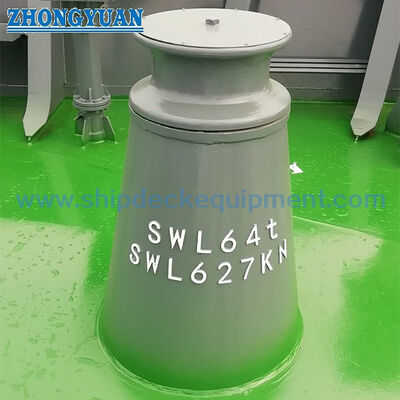

Pedestal de rolos únicos com clavo. Guia de amarre e linha de reboque do navio (CB/T 436 Tipo B)

Pedestal de rolos únicos com clavo. Guia de amarre e linha de reboque do navio (CB/T 436 Tipo B)

Visão geral do produto

O pedestal de rolos CB/T 436 Tipo B com clavo é um guia de corda de rolos únicos montado em convés usado para controlar o comando de linhas de atracamento ou reboque nas estações de convés dos navios.O rolo rotativo é especificado como um rolo padrão CB/T 3861, enquanto o pedestal e a estrutura de comando de corda do tipo cleat suportam o percurso da linha e transferem reações locais para a base do convés.

A gama fornecida abrange diâmetros nominais de rolos de 150 a 450 mm, com tamanhos de corda de referência para corda de fibra, corda Malina e corda de aço 6 × 24 ou 6 × 37.Estes tamanhos de corda são dados de compatibilidade de referência e não são a SWL de linha de chegada ou a carga de quebra de cordaA selecção final deve igualmente confirmar a carga de projecto, a direcção da linha, o reforço do convés, os pormenores da soldagem, a rotação do rolo, a disposição do eixo e do rolamento, a alocação do material, o sistema de revestimento.,e âmbito de inspecção de classe.

Especificações rápidas

• Tipo de produto: Fairlead de rolos únicos montado num pedestal, com uma abertura → guia a linha através de uma posição de condução controlada no convés.
• Padrão e tipo: CB/T 436-2000 Tipo B → a configuração fornecida utiliza um rolo padrão CB/T 3861.
• Diâmetro nominal do rolo: 150 a 450 mm → a selecção do tamanho inicial baseia-se no tipo de corda, no diâmetro da corda, na disposição do recipiente e no desenho aprovado.
• Faixa de corda de referência: corda de fibras de 32 a 80 mm, corda de Malina de 45 a 95 mm e cordas de arame de aço de acordo com a construção → apenas referência, não SWL declarada.
• Peso dos rolos: 24,8 a 310,0 kg → relevante para o suporte do eixo, acesso à remoção, manuseio e planeamento da manutenção.
• Peso do pedestal: 129 a 452 kg → relevante para o transporte, a fundação do convés, a sequência de soldagem e a manipulação da instalação.
• Foco de fabricação: Transições de soldagem suaves, superfícies de contato de corda vestidas, alinhamento do rolo e rotação livre → ajudam a reduzir a abrasão local e o desgaste da linha.
• Base de carga: nenhuma SWL está incluída na tabela de parâmetros fornecida → a carga de projeto, os ângulos de linha, a resistência do convés de suporte e o âmbito do certificado devem ser confirmados para cada projeto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar CB/T 436-2000 Tipo B e selecionar o diâmetro nominal do rolamento CB/T 3861 entre 150 e 450 mm, de acordo com o desenho do recipiente.

Passo 2: Indicar o tipo de corda, a construção da corda, o diâmetro da corda, a MBL da corda, a carga da linha de funcionamento e a velocidade da linha esperada; utilizar a tabela de cordas fornecida apenas para a verificação inicial da compatibilidade.

Passo 3: Confirmar as direcções de aproximação e de partida da linha, a condução lateral esperada, a posição do convés, a distância de segurança do equipamento próximo e a função pretendida do dispositivo de comando de corda do tipo "clip".

Passo 4: Confirmar a fundação do pedestal, o reforço do convés, os detalhes da solda, a linha central do rolo, o espaço para remoção do eixo, o acesso à lubrificação e o acesso à inspeção antes da produção.

Passo 5: Confirme o material exato para o pedestal, o rolo, o eixo, a chave e a interface rotativa; não assuma que todas as opções de material listadas se aplicam a todos os componentes.

Etapa 6: Confirmar o tratamento de superfície, a quantidade, os requisitos da sociedade de classes, o âmbito de inspecção e ensaio, os certificados de material, o destino, o prazo de entrega exigido e fornecer um desenho padrão,Desenho GA, ou foto de referência, se disponível.

Estrutura

Single CB/T 3861 roller | Pedestal support structure | Cleat-type rope-control feature | Roller shaft and rotating interface | Deck-welded base | Smooth rope-contact surfaces | Lubrication access to be confirmed | Specified coating system

Vantagens de orientação, fabricação e instalação de cordas

• O rolo rotativo muda a direção da linha com o contato de rolagem, ajudando a reduzir o atrito do deslizamento e o desgaste local em comparação com uma borda fixa.
• A característica do tipo "clip" ajuda a controlar a posição da linha em torno do único rolo; não se deve presumir que substitua um poste, um bit, umou outro equipamento de fixação de linha específico, salvo se for confirmado pelo desenho e projeto normalizados do recipiente.
• A gama de diâmetros dos rolos e as tabelas de referência separadas para fibras, Malina, 6 × 24 e 6 × 37 cabos de arame suportam a seleção inicial pela construção real da linha e não apenas pelo diâmetro nominal.
• As superfícies soldadas, as bordas dos rolos e as transições de contato de corda devem ser moídas e revestidas suavemente para reduzir o contato afiado e ajudar a proteger a linha.
• O alinhamento do eixo do rolo e a interface de rotação devem ser controlados de modo a que o rolo gire livremente sob a trajetória da linha pretendida, sem ligação local.
• O pedestal transfere reações de fairlead para a estrutura do convés; o reforço do convés, o tamanho da soldagem, a direção da carga e a aprovação estrutural local permanecem itens de engenharia específicos do navio.
• A galvanização ou o acabamento em aço inoxidável só devem ser aplicados se forem compatíveis com os materiais dos componentes selecionados, os ajustes do eixo, as superfícies rotativas e a interface de soldagem do estaleiro.

Atributos personalizados

• Padrão: CB/T 436-2000 → designação padrão fornecida para o fairlead de rolos únicos de tipo B com chave.
• Tipo: Tipo B → configurado com um rolo padrão CB/T 3861 de acordo com as informações sobre o produto fornecidas.
• Diâmetro do rolo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecionar pelos dados da corda, caminho da linha, espaço de instalação e desenho do recipiente aprovado.
• Referência de corda: Fibra / Malina / 6×24 SWR / 6×37 SWR → apenas compatibilidade de diâmetro de referência; não classificação de carga.
• Definição de carga: carga de projeto a confirmar → no quadro fornecido não se fornece SWL de base.
• Material: aço C-Mn suave / aço inoxidável / aço fundido / ferro fundido opções indicadas → atribuição exata de material para cada componente requer confirmação.
• Instalação: Pedestal soldado do convés → fundação, reforço, procedimento de soldagem, alinhamento e acesso devem ser confirmados por desenho.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica epóxi como referência → galvanização ou outro revestimento, de acordo com os requisitos de compatibilidade do projeto e dos componentes.
• Requisito de certificado: Disponível de acordo com o âmbito do projeto → a rastreabilidade do material, documentação do fabricante, inspeção de classe e testes de testemunhas devem ser acordados antes da cotação.

Como funciona

Mooring or towing line approaches the fairlead → The line contacts the rotating single roller → Roller rotation guides the change in line direction and reduces sliding contact → The cleat-type feature helps control lateral line position → Reactions transfer through the pedestal and welded base into the reinforced deck structure

Aplicações

Estações de amarre de navios. Posições aprovadas de guias de linha de reboque. Remolcadores. Barcos de trabalho. Navios costeiros. Navios de serviço.

Certificações e vantagens

Certificados de material, documentação do fabricante, registos de dimensões, relatórios de inspecção, testemunhos de classe,e outros certificados podem ser organizados de acordo com as exigências do projeto e o escopo da ordem acordadoA disponibilidade do certificado está sujeita à rastreabilidade do material, ao procedimento de inspecção, aos requisitos de ensaio e à aprovação da classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: Como deve ser selecionado o diâmetro correto do rolo?

A1: Seleccionar o diâmetro nominal do rolo utilizando o desenho do navio, o tipo de linha, a construção da corda, o diâmetro da corda, a direção do cabo de operação e o espaço disponível no convés.A tabela de corda de referência suporta a selecção inicial, mas não substitui um cálculo de carga ou um desenho de arranjo aprovado.

P2: Pode o elemento de abertura ser utilizado como ponto principal de fixação da linha?

A: Não se deve supor que o recurso do tipo "clip" faz parte do arranjo de controlo da corda de chumbo.Plano de amarração ou reboque do navio, e aprovação da classe.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar padrão e tipo, diâmetro do rolo, tipo e tamanho da corda, MBL da corda, carga da linha de projeto, direções da linha, posição de instalação, fundação do convés, alocação de material,Disposição do eixo e rotação, tratamento de superfície, âmbito do certificado, quantidade, destino, prazo de entrega e fornecer o desenho ou referência do recipiente
