16–400 kN Gancho de Reboque Manual Tipo Mola para Rebocadores | CB/T 637-1995

16–400 kN Gancho de Reboque Manual com Mola para Rebocadores | CB/T 637-1995

Visão Geral do Produto

A série de ganchos de reboque tipo mola de liberação manual de 16–400 kN destina-se a rebocadores e embarcações de reboque para reter a conexão de reboque durante a operação e permitir a liberação local deliberada através de um arranjo de operação mecânica. A configuração fornecida utiliza um mecanismo de mola dupla para auxiliar a abertura do gancho após o dispositivo de retenção ser desengatado. Esta página cobre o tipo de mola operado manualmente e não representa um sistema de liberação remota hidráulica ou pneumática.

CB/T 637-1995 abrange a classificação do produto, requisitos técnicos, métodos de teste, regras de inspeção, marcação e embalagem para ganchos de reboque tipo mola usados em reboque de navios. A série fornecida inclui modelos de 16, 25, 40, 63, 100, 160, 220, 320 e 400 kN. A tabela dimensional fornecida usa o termo “Carga Máx.”; a designação contratual como carga permitida, SWL, carga de reboque segura, carga de teste ou outro termo de carga deve ser confirmada no desenho do projeto aprovado e especificação do pedido antes da fabricação.

Especificações Rápidas

• Tipo de produto: Gancho de reboque tipo mola de liberação manual → liberação mecânica local para arranjos de rebocadores e reboque de navios.
• Referência da norma: CB/T 637-1995 → aplica-se a ganchos de reboque tipo mola para reboque de navios e abrange requisitos técnicos, de teste, de inspeção, de marcação e de embalagem.
• Faixa de carga: 16–400 kN na série fornecida → nove tamanhos de modelo permitem a seleção de acordo com o arranjo de reboque aprovado e a base de carga necessária.
• Arranjo de mola: Mecanismo de mola dupla → auxilia a abertura do gancho após o dispositivo de retenção ser desengatado; detalhes da mola e capacidade de carga de liberação seguem o projeto aprovado.
• Arranjo de liberação: Operação manual local → equipamentos de liberação remota hidráulica ou pneumática não estão incluídos nesta configuração.
• Faixa de modelos: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → dimensões gerais e peso calculado variam de acordo com o modelo selecionado e devem ser verificados em relação ao espaço de instalação.
• Base do material: Aço carbono / Aço C-Mn → graus exatos para o corpo do gancho, base, pino de pivô, buchas, componentes de trava e molas devem ser confirmados.
• Tratamento de superfície: Jateamento Sa 2.5 + uma demão de primer de fábrica epóxi como referência → revestimento marinho final segue a especificação de pintura da embarcação.

Principais Parâmetros Técnicos

Dimensões primárias para a série de ganchos de reboque tipo mola de liberação manual de 16–400 kN fornecida. As dimensões estão em milímetros, a menos que especificado de outra forma. A terminologia de carga segue a tabela fornecida e requer confirmação do projeto.

Guia de Seleção e Consulta

Etapa 1: Selecione o modelo necessário da série de 16–400 kN e confirme a designação de carga contratual usada pelo projeto.

Etapa 2: Forneça o tipo de cabo de reboque, dimensões do olhal de reboque ou conexão, direção de tração esperada, ângulo de operação e abertura livre necessária do gancho.

Etapa 3: Confirme a fundação de instalação, caminho de carga, reforço sob o convés, interface de fixação/soldagem e folga de operação disponível por desenho.

Etapa 4: Confirme o arranjo de liberação manual, posição do operador local, rota da alavanca ou cabo de liberação, carga de liberação necessária e procedimento de rearme.

Etapa 5: Confirme os graus do material, temperatura mínima de projeto, ambiente de corrosão, requisito de classe de gelo ou baixa temperatura e sistema de revestimento final.

Etapa 6: Indique o escopo de teste e certificado, sociedade classificadora, pontos de testemunho, quantidade, destino de entrega, data de entrega necessária e forneça desenhos de GA ou de instalação.

Estrutura

Corpo do gancho de reboque | Conjunto de retenção e trava | Mecanismo de liberação assistido por mola dupla | Alavanca de operação manual / link de liberação | Pino de pivô e buchas | Base e interface de fundação | Arranjo de rearme e travamento | Revestimento protetor marinho

Vantagens de Liberação, Instalação e Qualidade

• O mecanismo manual fornece operação mecânica local sem depender de um grupo hidráulico ou suprimento pneumático; a posição do operador e o acesso seguro devem ser verificados no arranjo da embarcação.
• O arranjo de mola dupla auxilia a abertura do gancho após a trava ser desengatada, enquanto a carga de liberação permitida deve ser demonstrada pelo projeto aprovado e procedimento de teste, em vez de inferida do valor de carga do modelo.
• A série de nove modelos de 16–400 kN fornece uma faixa prática para combinar o tamanho do gancho de reboque, o envelope de instalação, o arranjo da fundação e o requisito de carga do projeto.
• A força de reboque é transferida através do corpo do gancho, pivô, base e estrutura do casco de suporte; a resistência da fundação e o reforço sob o convés são, portanto, parte do arranjo completo de reboque.
• Pinos, buchas, áreas de contato da trava, molas e links de liberação devem permanecer acessíveis para inspeção, lubrificação, verificação de desgaste e teste funcional.
• Teste de carga, teste de operação de liberação, rastreabilidade de material e testemunho de classe podem ser organizados de acordo com o plano de inspeção e teste aprovado.

Atributos Personalizados

• Padrão: CB/T 637-1995 → referência padrão para ganchos de reboque tipo mola usados em reboque de navios.
• Faixa de modelos: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → selecione pelo arranjo de reboque aprovado e requisito de carga do projeto.
• Classificação de Carga: 16–400 kN de carga máxima nos dados fornecidos → a definição final de carga contratual e marcação devem ser confirmadas.
• Método de Liberação: Liberação manual local com assistência de mola dupla → liberação remota hidráulica ou pneumática está fora desta configuração, a menos que projetada separadamente.
• Material: Aço carbono / Aço C-Mn → graus exatos dos componentes e requisitos de baixa temperatura a serem confirmados.
• Tratamento de Superfície: Sa 2.5 + primer de fábrica epóxi como referência → sistema de pintura final segue a especificação do projeto.
• Instalação: Montado em convés / fundação → direção da carga, detalhes de fixação, reforço do convés e folga de acesso requerem desenhos aprovados.
• Inspeção e Certificação: De acordo com o escopo do pedido → cargas de teste, condição de teste de liberação, testemunho de classe e tipo de certificado devem ser acordados antes da cotação.

Como Funciona

Conexão de reboque é colocada no gancho → Mecanismo de retenção fixa o gancho na posição de trabalho → Carga de reboque é transferida para a base e estrutura do casco de suporte → Operador aciona o arranjo de liberação manual → Trava desengata e as molas duplas auxiliam a abertura do gancho → Conexão é liberada → Gancho é rearmado, travado e verificado quanto ao funcionamento antes do reuso

Aplicações

Rebocadores portuários | Embarcações de reboque costeiro | Rebocadores de assistência a navios | Embarcações de trabalho com arranjos de reboque aprovados | Projetos de novas construções | Substituição de ganchos de reboque tipo mola compatíveis

Certificações e Vantagens

Certificados e inspeção podem ser organizados de acordo com o requisito do projeto, escopo de teste aprovado, rastreabilidade de material e procedimento da sociedade classificadora. A disponibilidade está sujeita à aprovação da classe e ao escopo do pedido acordado.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

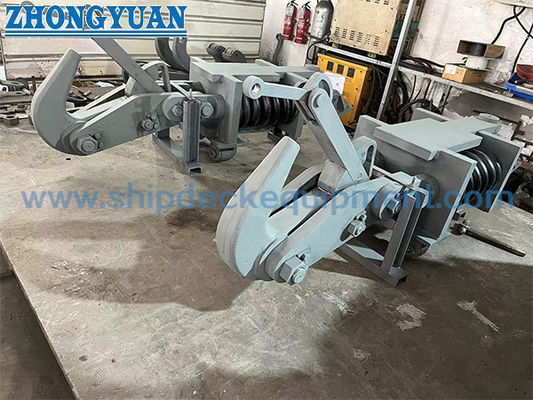

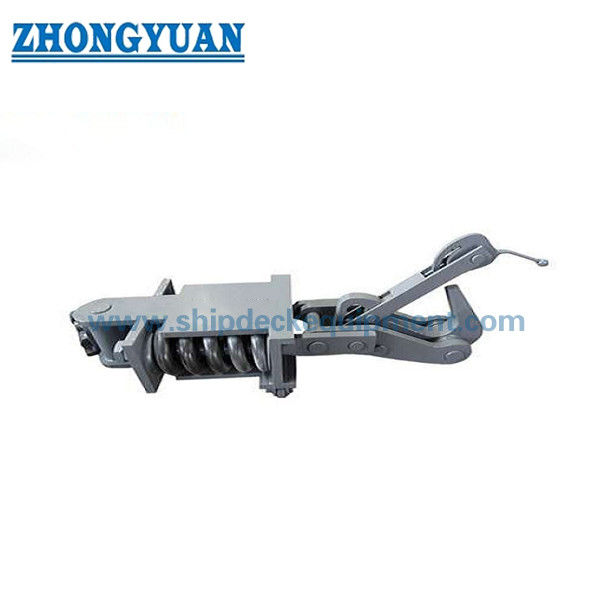

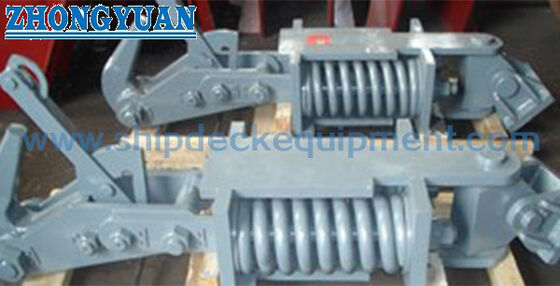

Desenho e Fotos

Perguntas Frequentes

P1: O gancho pode ser liberado manualmente enquanto carrega sua carga nominal total?

R1: A tabela fornecida indica uma carga máxima do modelo, mas não confirma independentemente a carga de liberação permitida. A liberação sob carga deve ser definida na especificação aprovada e verificada pelo teste de operação de liberação exigido. A liberação com carga nominal total não deve ser assumida.

P2: Esta série inclui liberação remota da casa do leme?

R2: Não. Esta página descreve um gancho de reboque tipo mola de liberação manual. Um sistema de liberação remota hidráulica ou pneumática requer uma configuração aprovada, filosofia de controle, revisão de fail-safe e escopo de teste diferentes.

P3: Que informações são necessárias para selecionar o modelo correto?

R3: Forneça a designação de carga necessária, dimensões do cabo de reboque ou olhal, direção de tração, desenho da fundação e instalação, arranjo de liberação manual, requisitos de material e revestimento, sociedade classificadora, escopo de teste, quantidade, destino e cronograma de entrega.: Não. Esta página descreve um gancho de reboque tipo mola de liberação manual. Um sistema de liberação remota hidráulica ou pneumática requer uma configuração aprovada, filosofia de controle, revisão de fail-safe e escopo de teste diferentes.

P3: Que informações são necessárias antes da cotação?

R3: Forneça a designação de carga necessária, dimensões do cabo de reboque ou olhal, direção de tração, desenho da fundação e instalação, arranjo de liberação manual, requisitos de material e revestimento, sociedade classificadora, escopo de teste, quantidade, destino e cronograma de entrega.
