Rolha de popa de aço marinho. Projetos de fabricação reforçada para reboques e AHTS.

Rolo de Popa em Aço Naval | Design Fabricado Reforçado para Rebocadores e AHTS

Visão Geral do Produto

O rolo de popa em aço naval é um componente customizado de convés de popa e estrutura de popa para operações de reboque, manuseio de âncora, lançamento de cabos e operações marítimas relacionadas. Ele fornece uma superfície de contato rolante controlada à medida que o cabo de aço, cabo sintético, cabo de reboque, cabo ou corrente de âncora passa pela popa da embarcação, ajudando a reduzir o atrito de deslizamento e o desgaste localizado tanto na linha quanto na estrutura da popa.

Ao contrário de um rolo de amarração montado no convés ou um escovilhão pedestal, o rolo de popa é integrado à estrutura de trabalho de popa da embarcação para a passagem da linha de reboque e manuseio de âncora pela popa. Durante o projeto de engenharia, a análise de elementos finitos é realizada contra os casos de carga confirmados para revisar a carcaça do rolo, os diafragmas internos, o arranjo do eixo, os suportes de extremidade, as reações dos mancais e a transferência de carga da fundação. Dois arranjos rotacionais estão disponíveis: um eixo estacionário com o rolo girando em torno dele, ou um conjunto rotativo integrado no qual o eixo e o rolo giram juntos. Sistemas lubrificados com água ou óleo podem ser selecionados de acordo com a carga, vedação, manutenção, ambiente operacional e requisitos de aprovação do projeto.

Especificações Rápidas

• Tipo de produto: Rolo de popa em aço naval customizado → fornece suporte de rolamento para linhas de reboque e manuseio de âncora na popa da embarcação.
• Forma de instalação: Rolo de popa integrado com estrutura de suporte fabricada reforçada → diferente de um rolo de amarração de convés, rolo pedestal ou escovilhão.
• Perfil do rolo: Reto / cintura / ranhurado → o perfil deve corresponder à corda, fio, corrente, cabo e condições de desvio lateral mostradas no desenho da embarcação.
• Arranjo do eixo: Eixo estacionário com rolo giratório / eixo e rolo girando juntos → selecionado de acordo com o caminho da carga, layout do mancal, vedação, instalação e requisitos de manutenção.
• Sistema de lubrificação: Lubrificação com água ou lubrificação com óleo → o arranjo final do mancal ou bucha, vedações, método de suprimento, monitoramento e acesso de manutenção seguem o projeto aprovado.
• Verificação de engenharia: Análise de elementos finitos baseada em casos de carga de projeto confirmados → usada para revisar a carcaça, reforços, arranjo do eixo, suportes e transferência de carga da fundação.
• Envelope de fabricação fornecido: Diâmetro do rolo até 5.000 mm e comprimento até 9.000 mm → as dimensões máximas exigem revisão específica do projeto de produção, usinagem, transporte e instalação.
• Capacidade declarada de tensão da linha: Até 700 toneladas-força métricas como informação fornecida → a carga de projeto final, fatores dinâmicos, classes de material, escopo de END e requisitos de teste exigem cálculo aprovado e confirmação de classe.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Passo 1: Confirme o tipo e a função da embarcação: rebocador, AHTS, embarcação de reboque, embarcação de manuseio de âncora, embarcação de salvamento ou embarcação de colocação de cabos.

Passo 2: Forneça a tensão máxima operacional da linha ou corrente, carga de retenção do freio do guincho, base da carga dinâmica, desvio lateral, ângulo de enrolamento, tamanho da corda / fio / corrente e raio mínimo de curvatura permitido.

Passo 3: Confirme a largura da popa disponível, linha central do rolo, geometria do convés e do espelho de popa, arranjo da fundação e o arranjo do eixo necessário: eixo estacionário com rolo giratório, ou eixo e rolo girando juntos.

Passo 4: Selecione o perfil reto, cintura ou ranhurado do rolo e confirme o meio de contato esperado, incluindo cabo de aço, cabo sintético, cabo de reboque, cabo ou corrente de âncora.

Passo 5: Confirme a lubrificação com água ou óleo, tipo de mancal/bucha, arranjo de vedação, método de suprimento de lubrificação, acesso de inspeção, espaço para remoção do eixo, sistema de revestimento e requisito de proteção contra corrosão.

Passo 6: Confirme os casos de carga da análise de elementos finitos e o escopo do relatório, método e extensão de END, inspeção dimensional, requisito de teste de carga, rastreabilidade do material, sociedade classificadora, pontos de testemunho e escopo do certificado antes da cotação.

Passo 7: Forneça a quantidade, GA / desenho da popa da embarcação, tempo de entrega necessário, destino, limites de transporte, plano de instalação e fotos de referência, se disponíveis.

Estrutura

Carcaça do rolo de aço fabricado | Diafragmas e reforços internos | Arranjo de eixo estacionário ou eixo giratório | Suportes de extremidade | Conjuntos de mancais ou buchas | Sistema de lubrificação com água ou óleo | Acesso de vedação e inspeção | Interface da fundação da popa

Vantagens Estruturais, de Mancal e de Instalação

• A análise de elementos finitos é realizada após a confirmação dos casos de carga do projeto para revisar a tensão e a deformação na carcaça do rolo, diafragmas internos, arranjo do eixo, suportes de extremidade e o caminho de transferência de carga para a fundação da embarcação.
• A carcaça do rolo, os diafragmas internos, os suportes do eixo e as estruturas de extremidade podem ser dimensionados de acordo com os resultados de cálculo aprovados, em vez de depender de uma espessura de parede genérica de catálogo.
• O contato rolante ajuda a reduzir o arrasto de deslizamento e a abrasão concentrada à medida que o cabo de reboque, corda, cabo ou corrente se move pela borda de trabalho da popa; perfis retos, cintura ou ranhurados podem ser combinados com o caminho da linha confirmado.
• Dois arranjos de eixo estão disponíveis: o rolo pode girar em torno de um eixo estacionário, ou o eixo e o rolo podem girar juntos como um conjunto. O arranjo selecionado afeta a localização do mancal, vedação, suporte do eixo, espaço de remoção e planejamento de manutenção.
• A lubrificação com água ou óleo pode ser projetada de acordo com o sistema de mancal ou bucha selecionado, ambiente operacional, requisitos de vedação, dissipação de calor, acesso de inspeção e método de manutenção.
• As reações do rolo são transferidas através do arranjo do eixo e dos suportes de extremidade para a estrutura reforçada da popa; as dimensões da fundação, detalhes de soldagem e deformação permitida permanecem parte da aprovação do projeto da embarcação.
• MT, UT, PT, inspeção dimensional e testes de carga ou funcionais específicos do projeto podem ser organizados de acordo com o tipo de material, categoria de solda, detalhes do eixo, plano de inspeção e requisito de classe.

Atributos Personalizados

• Base de Projeto: Casos de carga específicos do projeto com análise de elementos finitos → a geometria final e o dimensionamento estrutural seguem o arranjo aprovado da embarcação e as entradas de engenharia confirmadas.
• Posição de Instalação: Área de trabalho da popa da embarcação → integrado à estrutura de popa reforçada para passagem da linha de reboque e manuseio de âncora.
• Perfil do Rolo: Reto / cintura / ranhurado → selecionado de acordo com os requisitos de contato da linha ou corrente e condições de desvio lateral.
• Arranjo do Eixo: Eixo estacionário com rolo giratório / eixo e rolo girando juntos → a seleção final depende do caminho da carga, mancais, vedações, manutenção e espaço de instalação.
• Lubrificação: Lubrificação com água / lubrificação com óleo → o tipo de mancal ou bucha, vedação, método de suprimento, monitoramento e acesso de manutenção são confirmados pelo projeto.
• Envelope de Fabricação: Até Ø5.000 mm × 9.000 mm de comprimento como informação fornecida → sujeito a cálculo, produção, usinagem, transporte, instalação e revisão de classe.
• Definição de Carga: Tensão máxima da linha / carga de projeto do projeto → não deve ser descrita como SWL de içamento sem uma definição de carga aprovada e base de cálculo.
• Inspeção e Certificação: Relatório FEA, MT / UT / PT, registros dimensionais e inspeção de classe podem ser organizados de acordo com os requisitos do projeto → os entregáveis exatos e os critérios de aceitação devem ser declarados no pedido.

Como Funciona

A linha de reboque, cabo, cabo ou corrente se aproxima da popa → O rolo gira em torno de um eixo estacionário, ou o rolo e o eixo giram juntos → Mancais/buchas lubrificados com água ou óleo suportam o arranjo rotacional selecionado → O contato rolante guia a carga sobre a borda da popa → As reações passam pelos suportes de extremidade para a fundação reforçada da popa

Aplicações

Embarcações de suprimento de rebocadores de manuseio de âncora (AHTS) | Rebocadores | Embarcações de reboque | Embarcações de manuseio de âncora | Embarcações de apoio e construção offshore | Embarcações de salvamento | Embarcações de colocação de cabos | Embarcações de engenharia multipropósito

Certificações e Vantagens

Certificados de material, relatórios de END, registros dimensionais, documentação do fabricante, inspeção de classe e documentação de teste de carga podem ser organizados de acordo com a especificação do projeto aprovada e o escopo do pedido. A disponibilidade do certificado está sujeita à rastreabilidade do material, testemunho de inspeção, procedimento de aprovação de classe e requisitos de teste acordados.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

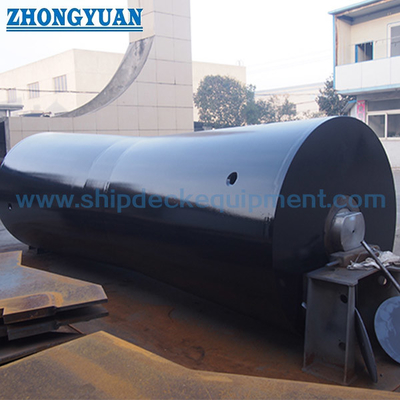

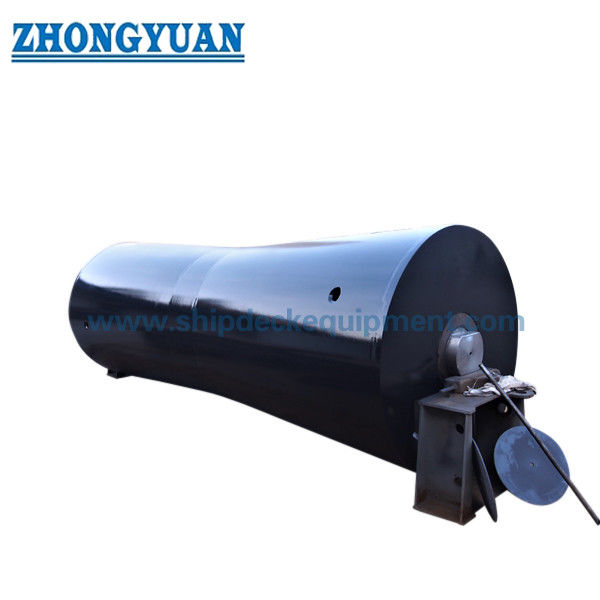

Desenho e Fotos

FAQ

Q1: Como a carga de projeto do rolo de popa deve ser selecionada?

A1: A base de projeto deve incluir a tensão especificada máxima da linha ou corrente, carga de retenção do freio do guincho, ângulo de enrolamento, desvio lateral, efeitos dinâmicos, casos de carga operacional, reações dos mancais e reações da fundação. A análise de elementos finitos é então realizada usando os casos de carga confirmados para revisar a tensão, deformação e transferência de carga. Uma classificação de carga de linha de rolo de popa não deve ser apresentada como um SWL de içamento.

Q2: Quais são os arranjos de eixo e lubrificação disponíveis?

A2: O rolo pode girar em torno de um eixo estacionário, ou o eixo e o rolo podem girar juntos como um conjunto. Qualquer um dos arranjos pode ser projetado com lubrificação com água ou lubrificação com óleo. A combinação final depende da carga, projeto do mancal ou bucha, vedação, ambiente operacional, acesso de manutenção e requisitos de projeto aprovados.

Q3: Que informações são necessárias para uma cotação firme?

A3: Forneça o GA da popa da embarcação, função operacional, especificação da linha ou corrente, carga máxima e carga de retenção do freio do guincho, ângulos de enrolamento e desvio lateral, dimensões e perfil do rolo necessários, arranjo de eixo preferido, requisito de lubrificação com água ou óleo, classes de material, detalhes da fundação, requisitos de FEA e classe, escopo de inspeção, quantidade, destino e cronograma de entrega.
