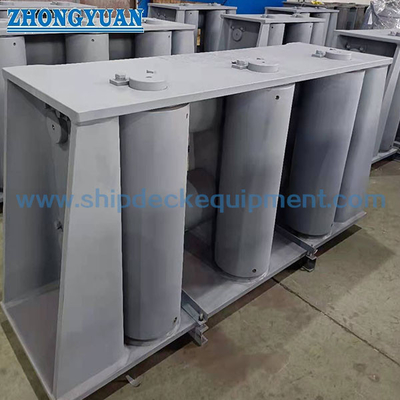

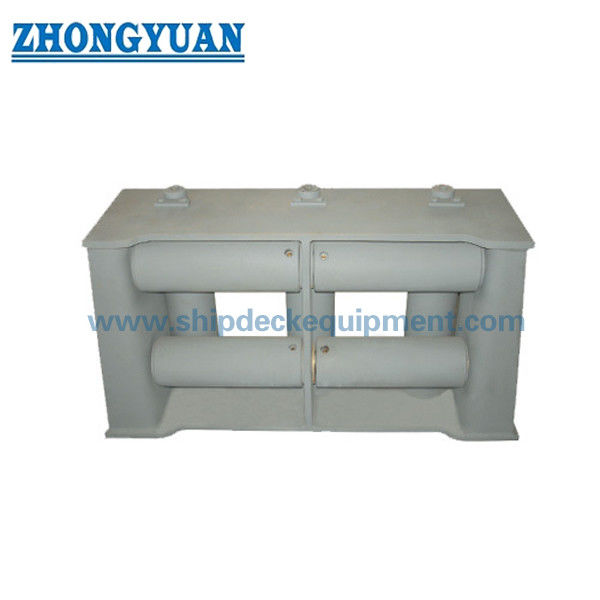

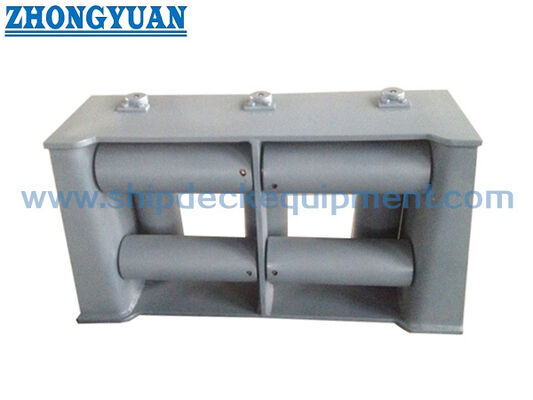

Sete rolos Universal Fairlead com rolos superiores. CB 3062 Tipo D para amarre e reboque de navios.
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo de modelo: | Tipo D | Materiais: | Aço C-Mn, Aço Suave, Aço Inoxidável |
|---|---|---|---|
| Padrão: | CB/T*3062-79 | Rolo não.: | 7 rolos |
| Diâmetros de cabos de aço: | 19,5 mm ~ 68,0 mm | Diâmetros de corda de náilon: | 36 mm ~ 100 mm |
| Peso: | 247kg~5100kg | Tratamento de superfície: | Arborização a S2,5 + uma camada de primer de fábrica epóxi, Polido, Galvanizado, tratamento de super |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Destacar: | Rolamentos de Fairleads Universal,CB 3062 Rolos,Sete rolos de tubo |
||
Descrição de produto
Guia Universal de Sete Rolos com Rolo Superior | Tipo D CB 3062 para Amarração e Reboque de Navios
Visão Geral do Produto
O guia universal de sete rolos Tipo D CB 3062 é um arranjo de guia de corda no costado do navio usado onde as cordas de amarração ou cabos de reboque podem se aproximar do guia de várias direções. O arranjo Tipo D usa três rolos verticais e quatro rolos horizontais, incluindo o arranjo de rolo superior, para guiar cabos de aço e cordas de nylon através de um ângulo de operação mais amplo, reduzindo o atrito direto contra a estrutura do navio.
Esta página é escrita para o guia de sete rolos Tipo D CB/T*3062-79 com base na tabela de parâmetros fornecida. Normalmente é instalado no costado do navio no convés de bordo livre ou em uma posição comparável de passagem de corda de amarração/reboque. O produto deve ser tratado como um guia de corda, não como um guincho, dispositivo de elevação ou acessório de reboque autônomo de suporte de carga. O diâmetro da corda, a estrutura de instalação, o reforço local, o material do rolo, os detalhes do eixo e o escopo do certificado devem ser confirmados de acordo com o desenho do navio e os requisitos do projeto.
Especificações Rápidas
- Tipo de produto: Guia universal de sete rolos com rolo superior erarr; guia de corda multidirecional para caminhos de corda de amarração e reboque no costado do navio.
- Padrão e modelo: CB/T*3062-79 Tipo D erarr; os dados fornecidos identificam o produto como Tipo D com 7 rolos.
- Arranjo de rolos: 3 rolos verticais + 4 rolos horizontais erarr; ajuda a guiar cordas de múltiplas direções de entrada ao redor da abertura do guia.
- Faixa de corda aplicável: cabo de aço de 19,5 a 68,0 mm / corda de nylon de 36 a 100 mm erarr; usar como referência de seleção de tamanho de corda, não como carga de trabalho segura (SWL) ou carga de ruptura da corda.
- Faixa de tamanho principal: C 944 a 2330 mm e A 508 a 1130 mm erarr; útil para verificação de layout no costado do navio, folga de instalação e confirmação de cotação.
- Faixa de peso: 247 a 5100 kg da tabela fornecida erarr; importante para manuseio, elevação durante a instalação, embalagem e planejamento de frete.
- Foco na instalação: área do costado do navio / convés de bordo livre erarr; reforço do casco, detalhes de solda e ângulo de passagem da corda devem ser confirmados pelo estaleiro ou escritório de projeto.
- Foco na fabricação: rotação do rolo, ajuste do eixo, suavidade da superfície de contato, alinhamento da estrutura, proteção contra corrosão e conjunto de rolos de fácil manutenção.
Parâmetros Técnicos Principais
| Cabo de Aço Diâmetro. |
Corda de Nylon Diâmetro. |
E | F | D | d | C | C1 | C2 | C3 | B | B1 | B2 | A | A1 | Peso (kg) |
| 19,5 | 36 | 200 | 150 | 100 | 40-0,5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22,5 | 40 | 200 | 150 | 120 | 50-0,5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0,5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0,5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34,5 | 80 | 240 | 200 | 160 | 70-0,5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37,5 | 85 | 240 | 200 | 180 | 80-0,5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0,5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0,5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60,5 | - | 300 | 240 | 260 | 120-0,5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0,5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
Guia de Seleção e Consulta
Passo 1: Confirme o guia universal de sete rolos Tipo D CB/T*3062-79 e o diâmetro necessário do cabo de aço ou corda de nylon.
Passo 2: Confirme o arranjo de passagem da corda, incluindo se a corda pode entrar pela lateral, por cima, por baixo ou por direção diagonal ao redor do guia no costado do navio.
Passo 3: Confirme a posição de instalação no convés de bordo livre, antepara ou estrutura do costado do navio, juntamente com a folga disponível e o reforço circundante.
Passo 4: Confirme os requisitos de material do rolo, eixo, estrutura, bucha/mancal e fixador antes da produção.
Passo 5: Confirme o tratamento de superfície: jateamento Sa 2.5 + primer de fábrica epóxi, revestimento final, acabamento galvanizado, aço inoxidável polido ou outro tratamento especificado.
Passo 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, relatório de ensaio não destrutivo (END), inspeção testemunhada ou aprovação específica do projeto.
Passo 7: Forneça a quantidade, tipo de navio, destino, prazo de entrega necessário, desenho de instalação e fotos de referência, se disponíveis.
Estrutura
Estrutura de guia soldada | 3 rolos verticais | 4 rolos horizontais | Arranjo de rolo superior | Eixos de rolo | Área de contato da bucha ou mancal | Interface de montagem no costado do navio | Superfícies de contato da corda lisas | Tratamento de superfície pintado ou especificado
Vantagens de Orientação de Rolo, Instalação e Engenharia
- O arranjo de sete rolos ajuda a corda a entrar e sair do guia por uma faixa de ângulo mais ampla do que arranjos simples de dois ou três rolos.
- Três rolos verticais e quatro rolos horizontais ajudam a limitar o contato direto entre a corda e a estrutura do navio, o que apoia a proteção da corda durante as operações de amarração e reboque.
- Cada superfície de contato do rolo deve ser lisa, arredondada e livre de bordas afiadas que possam danificar cabos de aço ou cordas de nylon.
- A rotação do rolo deve ser verificada após a montagem para que a corda possa ser redirecionada com atrito reduzido em vez de arrastar sobre uma superfície fixa.
- Eixos, buchas ou mancais, fixadores e arranjos de batente são peças críticas de manutenção e devem permanecer acessíveis para inspeção e substituição.
- A estrutura de instalação no costado do navio deve ser revisada juntamente com o ângulo de passagem da corda, reforço local do casco, detalhes de solda e requisitos de inspeção de classe ou do proprietário.
- A tabela de diâmetro de corda fornecida é usada apenas como referência de seleção; não deve ser convertida em SWL, MBL, carga de ruptura da corda, carga de teste ou carga permissível sem dados de engenharia aprovados.
Atributos Personalizados
- Padrão: CB/T*3062-79 erarr; usar quando o desenho do projeto ou especificação do proprietário exigir este arranjo de guia de sete rolos.
- Tipo: Tipo D erarr; guia universal de sete rolos com rolo superior para orientação de corda multidirecional.
- Quantidade de Rolos: 7 rolos erarr; 3 rolos verticais e 4 rolos horizontais de acordo com a descrição fornecida.
- Corda Aplicável: cabo de aço 19,5-68,0 mm / corda de nylon 36-100 mm erarr; selecionar por tipo de corda, arranjo do navio e desenho do projeto.
- Material: Aço C-Mn / aço carbono / aço inoxidável erarr; os materiais exatos do rolo, eixo, estrutura e fixadores devem ser confirmados antes da cotação.
- Instalação: área do costado do navio / convés de bordo livre erarr; reforço do casco, detalhes de solda e espaço disponível devem ser confirmados por desenho.
- Tratamento de Superfície: jateamento Sa 2.5 + primer de fábrica epóxi como referência erarr; revestimento final, galvanização ou acabamento polido segue a especificação do projeto.
- Requisito de Certificado: Disponível de acordo com o escopo do pedido erarr; inspeção de classe e nível de certificado devem ser confirmados antes da cotação.
Como Funciona
A corda se aproxima do guia no costado do navio erarr; A corda entra entre os rolos verticais e horizontais erarr; Os rolos giram à medida que a corda muda de direção erarr; O contato com a estrutura fixa do navio é reduzido erarr; As forças de reação locais passam pelos eixos dos rolos e pela estrutura do guia para a estrutura reforçada do costado do navio
Aplicações
Navios comerciais | Embarcações de apoio naval | Rebocadores | Embarcações de trabalho | Embarcações de serviço offshore quando especificado pelo projeto | Estações de amarração no costado do navio | Posições de passagem de corda de reboque | Orientação de corda no convés de bordo livre | Projetos de nova construção e substituição
Certificações e Vantagens
Os certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.
Desenho e Fotos
FAQ
P1: O que diferencia o CB 3062 Tipo D de guias de rolo mais simples?
R1: O Tipo D usa sete rolos, incluindo três rolos verticais e quatro rolos horizontais, para guiar a corda de uma gama mais ampla de direções. Isso o torna mais adequado onde o ângulo de passagem da corda muda em torno da estação de amarração ou reboque no costado do navio.
P2: A tabela de diâmetro de corda pode ser usada como SWL ou carga de ruptura?
R2: Não. A tabela fornecida fornece diâmetros aplicáveis de cabo de aço e corda de nylon com dimensões principais e peso. Ela não fornece SWL, MBL, carga de ruptura da corda, carga de teste ou carga permissível. A aprovação da carga deve ser verificada de acordo com o projeto de amarração ou reboque do navio.
P3: O que deve ser verificado antes de encomendar este guia?
R3: Confirme o padrão, Tipo D, diâmetro da corda, direção de passagem da corda, posição de instalação, material, tratamento de superfície, reforço local, escopo do certificado, quantidade, destino de entrega e prazo de entrega necessário. Desenhos de instalação e fotos de referência são fortemente recomendados.
