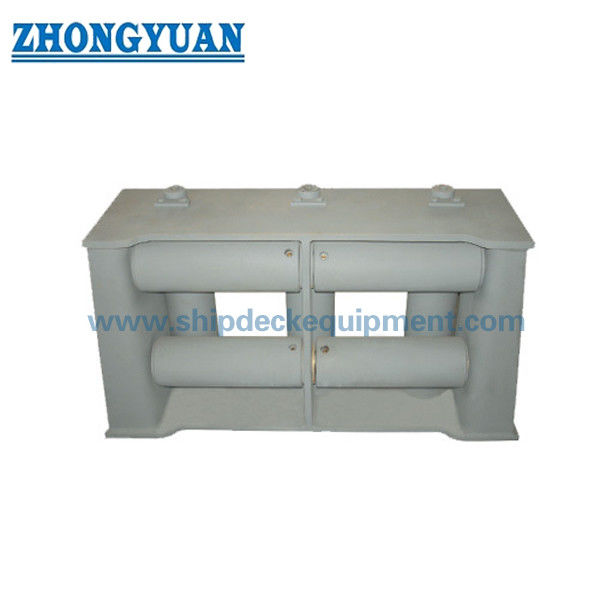

Sete rolos Universal Fairlead com rolos superiores. CB 3062 Tipo D para amarre e reboque de navios.

Guia universal de sete rolos com rolo superior | CB 3062 Tipo D para amarração e reboque de navios

Visão geral do produto

O cabo-guia universal de sete rolos CB 3062 Tipo D é um arranjo de guia de cabo no navio usado onde cabos de amarração ou cabos de reboque podem se aproximar do cabo-guia de várias direções. O arranjo Tipo D usa três rolos verticais e quatro rolos horizontais, incluindo o arranjo de rolos superiores, para guiar cabos de aço e cabos de náilon através de um ângulo de operação mais amplo, reduzindo o atrito direto contra a estrutura do navio.

Esta página foi escrita para o cabo-cabo de sete rolos CB/T*3062-79 Tipo D com base na tabela de parâmetros fornecida. Normalmente é instalado no lado do navio no convés da borda livre ou em uma posição comparável de amarração/cabo de reboque. O produto deve ser tratado como um cabo-guia guiador de cabo, e não como um guincho, dispositivo de elevação ou acessório de reboque de suporte de carga independente. O diâmetro do cabo, a estrutura de instalação, o reforço local, o material do rolo, os detalhes do eixo e o escopo do certificado devem ser confirmados de acordo com o desenho do navio e os requisitos do projeto.

Especificações rápidas

• Tipo de produto: Guia de cabo universal de sete rolos com rolo superior → guia de cabo multidirecional para amarração em navios e caminhos de cabo de reboque.

• Padrão e modelo: CB/T*3062-79 Tipo D → os dados fornecidos identificam o produto como Tipo D com 7 rolos.

• Disposição dos rolos: 3 rolos verticais + 4 rolos horizontais → ajuda a guiar os cabos em diversas direções de condução ao redor da abertura do guia-guia.

• Faixa de cabos aplicável: cabo de aço de 19,5 a 68,0 mm / cabo de náilon de 36 a 100 mm → usar como referência de seleção do tamanho do cabo, não como SWL ou carga de ruptura do cabo.

• Faixa principal de tamanhos: L 944 a 2.330 mm e H 508 a 1.130 mm → útil para verificação de layout em navio, folga de instalação e confirmação de cotação.

• Faixa de peso: 247 a 5100 kg conforme tabela fornecida → importante para manuseio, levantamento durante instalação, embalagem e planejamento de frete.

• Foco da instalação: área do convés do lado do navio/borda livre → reforço do casco, detalhes da solda e ângulo de ataque do cabo devem ser confirmados pelo estaleiro ou escritório de projeto.

• Foco na fabricação: rotação dos rolos, ajuste do eixo, suavidade da superfície de contato, alinhamento da estrutura, proteção contra corrosão e montagem de rolos de fácil manutenção.

Principais Parâmetros Técnicos

Dimensões da página principal do cabo universal de sete rolos CB 3062 Tipo D. As dimensões estão em mm, salvo indicação em contrário. A tabela é simplificada para seleção de páginas da web; a tabela de dimensões completa fornecida é mantida na seção Referência de back-end.

Guia de seleção e consulta

Etapa 1: Confirme o cabo de cabo universal de sete rolos CB/T*3062-79 Tipo D e o diâmetro necessário do cabo de aço ou do cabo de náilon.

Etapa 2: Confirme o arranjo do cabo, incluindo se o cabo pode entrar pela lateral, superior, inferior ou na direção diagonal ao redor do cabo-guia do lado do navio.

Passo 3: Confirme a posição de instalação no convés de borda livre, baluarte ou estrutura do lado do navio, juntamente com a folga disponível e o reforço circundante.

Etapa 4: Confirme os requisitos de material do rolo, eixo, estrutura, bucha / rolamento, fixador e rolha antes da produção.

Passo 5: Confirmar o tratamento de superfície: jateamento Sa 2.5 + shop primer epóxi, revestimento final, acabamento galvanizado, aço inoxidável polido ou outro tratamento especificado.

Etapa 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, relatório de END, inspeção testemunhal ou aprovação específica do projeto.

Etapa 7: Forneça quantidade, tipo de embarcação, destino, prazo de entrega necessário, desenho de instalação e fotos de referência, se disponíveis.

Estrutura

Estrutura de cabo-guia soldada | 3 rolos verticais | 4 rolos horizontais | Disposição do rolo superior | Eixos / eixos de rolos | Área de contato da bucha ou rolamento | Interface de montagem no navio | Superfícies lisas de contato com o cabo | Tratamento de superfície pintado ou especificado

Vantagens de orientação, instalação e engenharia de rolos

• O arranjo de sete rolos ajuda o cabo a entrar e sair do cabo-guia através de uma faixa de ângulo mais ampla do que arranjos simples de dois ou três rolos.

• Três rolos verticais e quatro horizontais ajudam a limitar o contato direto entre o cabo e a estrutura do navio, o que suporta a proteção do cabo durante as operações de amarração e reboque.

• Cada superfície de contato do rolete deve ser lisa, arredondada e livre de arestas vivas que possam danificar o cabo de aço ou o cabo de náilon.

• A rotação do rolo deve ser verificada após a montagem para que o cabo possa ser redirecionado com atrito reduzido em vez de arrastar sobre uma superfície fixa.

• Eixos, buchas ou rolamentos, fixadores e arranjos de batentes são peças críticas para manutenção e devem permanecer acessíveis para inspeção e substituição.

• A estrutura de instalação no navio deve ser revisada juntamente com o ângulo de ataque do cabo, o reforço local do casco, os detalhes da solda e os requisitos de inspeção da classe ou do proprietário.

• A tabela de diâmetros do cabo fornecida é usada apenas como referência de seleção; não deve ser convertido em SWL, MBL, carga de ruptura de cabo, carga de teste ou carga permitida sem dados de engenharia aprovados.

Atributos personalizados

• Padrão: CB/T*3062-79 → usado quando o desenho do projeto ou a especificação do proprietário exigir este arranjo de cabo-guia de sete rolos.

• Tipo: Tipo D → guia-guia universal de sete rolos com rolo superior para guiamento do cabo em múltiplas direções.

• Quantidade de rolos: 7 rolos → 3 rolos verticais e 4 rolos horizontais conforme descrição fornecida.

• Cabo aplicável: cabo de aço 19,5-68,0 mm / cabo de náilon 36-100 mm → selecione por tipo de cabo, disposição do navio e desenho do projeto.

• Material: aço C-Mn / aço macio / aço inoxidável → os materiais exatos do rolo, eixo, estrutura e fixadores devem ser confirmados antes da cotação.

• Instalação: área do convés do costado/borda livre → reforço do casco, detalhe de solda e espaço disponível deverão ser confirmados em desenho.

• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi como referência → revestimento final, galvanização ou acabamento polido conforme especificação do projeto.

• Exigência de certificado: Disponível de acordo com o escopo do pedido → inspeção de classe e nível de certificado devem ser confirmados antes da cotação.

Como funciona

O cabo se aproxima do cabo-guia do lado do navio → O cabo entra entre os rolos verticais e horizontais → Os rolos giram conforme o cabo muda de direção → O contato com a estrutura fixa do navio é reduzido → As forças de reação locais passam através dos eixos dos rolos e da estrutura do cabo-guia para a estrutura reforçada do lado do navio

Aplicações

Embarcações comerciais | Navios de apoio naval | Rebocadores | Barcos de trabalho | Embarcações de serviço offshore quando especificadas por projeto | Postos de amarração em navios | Posições do cabo de reboque | Orientação da corda do convés de borda livre | Projetos de novas construções e substituições

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

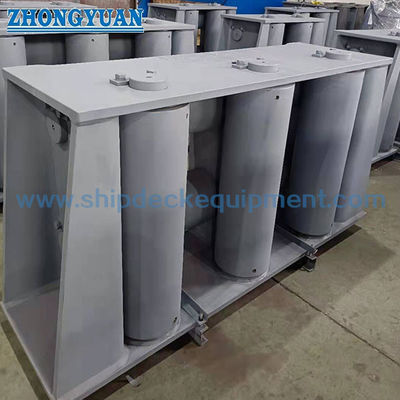

Desenho e fotos

Perguntas frequentes

Q1: O que torna o CB 3062 Tipo D diferente dos guias de rolo mais simples?

A1: O Tipo D usa sete rolos, incluindo três rolos verticais e quatro horizontais, para guiar o cabo em uma ampla variedade de direções. Isso o torna mais adequado onde o ângulo de ataque do cabo muda ao redor da estação de amarração ou reboque do navio.

Q2: A tabela de diâmetro do cabo pode ser usada como SWL ou carga de ruptura?

A2: Não. A tabela fornecida fornece diâmetros aplicáveis ​​de cabos de aço e cabos de náilon com dimensões e peso principais. Ele não fornece SWL, MBL, carga de ruptura do cabo, carga de teste ou carga permitida. A aprovação da carga deverá ser verificada de acordo com o projeto de amarração ou reboque da embarcação.

Q3: O que deve ser verificado antes de encomendar este cabo-guia?

A3: Confirme o padrão, Tipo D, diâmetro do cabo, direção do cabo do cabo, posição de instalação, material, tratamento de superfície, reforço local, escopo do certificado, quantidade, destino de entrega e prazo de entrega necessário. Desenhos de instalação e fotos de referência são fortemente recomendados.

Desenho de rolos de sete tubos CB 3062 tipo D Fairleads universais com equipamento de reboque de navio de rolo superior
