Quatro-Roller Fairlead para embarcações de engenharia ∙ CB 3015 Tipo A para reboque e amarras

Guia de Cabos para Embarcações de Engenharia com Quatro Rolos | Tipo CB 3015 A para Linhas de Reboque e Amarração

Visão Geral do Produto

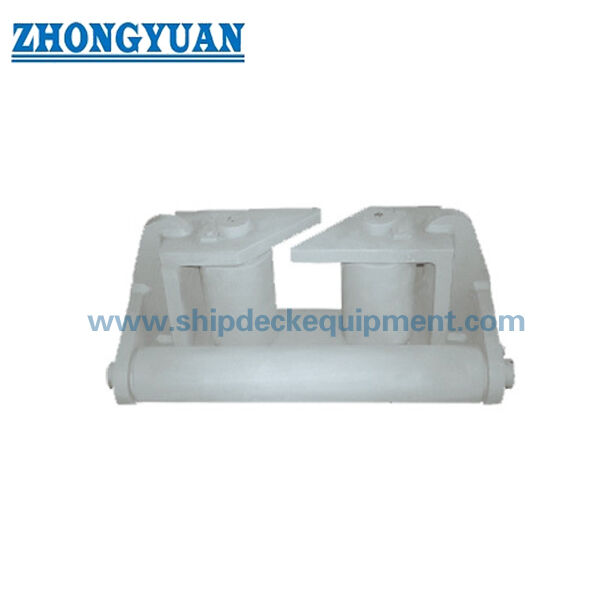

O guia de cabos para embarcações de engenharia CB 3015 Tipo A é um conjunto de guia por rolos usado para controlar o caminho de cabos de aço ou outra linha especificada pelo projeto em uma posição de condução de cabo em embarcações de engenharia. Sua configuração de quatro rolos utiliza dois rolos verticais e dois rolos horizontais para formar uma abertura guiada, ajudando a linha a mudar de direção enquanto reduz o contato deslizante contra bordas de aço fixas.

A faixa de tamanho é baseada no diâmetro do rolo vertical D de 100 a 300 mm, com diâmetros de referência de cabo de aço de 19,5 a 56 mm. A seleção deve ser coordenada com o arranjo de reboque ou amarração da embarcação, construção da linha, ângulo de entrada, carga de projeto do projeto, fundação de montagem, material do rolo, arranjo do eixo, método de lubrificação, sistema de revestimento e escopo de inspeção. O número oficial da norma é CB 3015-1983, também comumente mostrado em documentos legados como CB* 3015-83.

Especificações Rápidas

• Tipo de produto: Guia de cabos para embarcações de engenharia com quatro rolos → guia linhas de reboque ou amarração através de uma abertura controlada por rolos; não é um guincho ou aparelho de elevação.
• Norma e tipo: CB 3015-1983 Tipo A → referência para o arranjo Tipo A, designação de tamanho e dimensões principais.
• Arranjo dos rolos: Dois rolos verticais + dois rolos horizontais → suporta a orientação da linha em direções de entrada horizontal e vertical.
• Diâmetro do rolo vertical D: 100 / 150 / 200 / 250 / 300 mm → designação principal do modelo para cotação e confirmação de desenho.
• Diâmetro do rolo horizontal D1: 85 a 250 mm → coordenado com a estrutura Tipo A e geometria de contato com a corda.
• Diâmetro aplicável do cabo de aço: 19,5 a 56 mm, referência → a adequação final depende da construção da corda, ângulo de entrada e base de carga do projeto.
• Dimensões gerais: C 540–1460 mm, L 340–900 mm, A 240–620 mm → usado para layout de convés ou antepara e verificação de espaço de instalação.
• Material e acabamento: Aço C-Mn, aço carbono, aço inoxidável, jateamento e primer de fábrica epóxi, polimento, galvanização ou revestimento do projeto → o material exato do componente e o acabamento devem ser confirmados antes da produção.

Parâmetros Técnicos Principais

39

Guia de Seleção e Consulta

Passo 1: Confirme o Tipo A CB 3015-1983 e selecione o modelo D100, D150, D200, D250 ou D300 de acordo com o desenho da embarcação e a abertura do rolo necessária.

Passo 2: Confirme o diâmetro do cabo de aço, a construção da corda, o requisito mínimo de curvatura, a direção da linha de trabalho e os ângulos de entrada esperados. O diâmetro de referência da corda não deve ser tratado como SWL ou MBL do produto.

Passo 3: Confirme a posição de instalação, o espaço disponível, o arranjo dos furos de montagem, a fundação ou reforço local, e se o guia de cabos é para um projeto de nova construção ou substituição.

Passo 4: Confirme a divisão do material dos componentes para a estrutura, rolos, eixos, buchas ou rolamentos, juntamente com os requisitos de lubrificação e manutenção.

Passo 5: Confirme o tratamento de superfície, o revestimento final, a rastreabilidade do material, o envolvimento da sociedade classificadora, a testemunha de inspeção e o escopo do certificado antes da cotação.

Passo 6: Forneça a quantidade, o tipo de embarcação, a aplicação, o desenho ou fotos, o destino da entrega, o tempo de entrega necessário e qualquer requisito de intercambialidade de substituição.

Estrutura

Dois rolos verticais | Dois rolos horizontais | Eixos dos rolos | Estrutura lateral e de suporte | Interface de furos de montagem | Abertura guiada para corda | Tratamento de superfície protetor

• Vantagens de Orientação de Rolo, Instalação e Qualidade
• O arranjo de rolos em quatro lados pode guiar uma linha onde ocorrem mudanças de direção horizontal e vertical, reduzindo o deslizamento direto contra uma abertura de aço fixa.
• Os cinco tamanhos padrão D fornecem um ponto de partida claro para combinar o diâmetro da corda e o layout da embarcação; a seleção final ainda deve ser verificada em relação à construção da corda e às condições de carga do projeto.
• O alinhamento dos rolos, a concentricidade do eixo, a folga axial e a rotação livre devem ser controlados durante a montagem para que a linha entre em contato com as superfícies dos rolos pretendidas.
• As superfícies de contato com a corda devem ser lisas e livres de bordas afiadas que possam danificar cabos de aço, cordas sintéticas ou revestimentos protetores de cordas.
• A estrutura e a interface de montagem transferem a reação da linha para a estrutura de suporte do navio; o projeto da fundação, fixação e reforço local permanecem responsabilidade do projeto da embarcação ou do arranjo do estaleiro.
• As peças de desgaste, buchas ou rolamentos, pontos de lubrificação e detalhes de retenção do eixo podem ser confirmados de acordo com o desenho do projeto e a filosofia de manutenção.

Certificados de material, inspeção dimensional, verificações de rotação, inspeção de revestimento e testemunha de classe podem ser organizados de acordo com o escopo do pedido acordado.

• Atributos Personalizados
• Norma: CB 3015-1983 / legado CB* 3015-83 → usar quando a especificação da embarcação ou o desenho de substituição exigir este arranjo de guia de cabos para embarcações de engenharia.
• Tipo: Configuração de quatro rolos Tipo A → dois rolos verticais e dois rolos horizontais formam a abertura guiada da linha.
• Faixa de Modelos: D100 / D150 / D200 / D250 / D300 → a designação do modelo segue o diâmetro do rolo vertical.
• Cabo Aplicável: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, referência → verificar a construção da corda e os requisitos de curvatura do projeto antes do pedido.
• Material: Opções de aço C-Mn / aço carbono / aço inoxidável → o material exato para a estrutura, rolos, eixos e buchas deve ser confirmado.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer de fábrica epóxi, pintado, polido, galvanizado ou personalizado → a compatibilidade com peças móveis e o revestimento final da embarcação deve ser verificada.
• Instalação: Interface de furos de montagem de acordo com a tabela de dimensões padrão → a fundação, fixadores, reforço de convés ou antepara e a direção da linha requerem confirmação do projeto.

Requisito de Certificado: Disponível de acordo com o requisito do projeto → certificado do fabricante, certificado de material, certificado de classe ou escopo de inspeção testemunhada devem ser acordados antes da cotação.

Como Funciona

Linha de reboque ou amarração se aproxima do guia de cabos → Linha entra em contato com o rolo vertical e/ou horizontal necessário → Rolos giram conforme a linha muda de direção → Reação de contato passa pelos eixos e estrutura → Carga é transferida para a fundação de montagem da embarcação

Aplicações

Dragas | Embarcações guindaste | Embarcações de cravação de estacas | Barcaças de engenharia | Embarcações de construção | Posições de guia de linha de reboque | Posições de guia de linha de amarração | Projetos de nova construção e substituição

Certificações e Vantagens

Certificados e inspeção podem ser organizados de acordo com o requisito do projeto, rastreabilidade do material, escopo de teste acordado e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQQ1:

Como selecionar o tamanho correto do Tipo A CB 3015?A1:

Comece com o desenho da embarcação, o diâmetro do rolo D, o diâmetro aplicável do cabo de aço, a abertura livre necessária, a direção da linha e o espaço de instalação disponível. Em seguida, confirme a construção da corda, os ângulos de entrada, a carga de projeto do projeto e o arranjo da fundação antes da aprovação final.Q2:

O diâmetro aplicável do cabo de aço representa o SWL ou MBL do guia de cabos?A2:

Não. A tabela fornece um diâmetro de referência da corda e dimensões principais. Não fornece um SWL, MBL, carga de teste ou carga de ruptura verificados do produto. Esses valores devem ser estabelecidos a partir da base de projeto do projeto, cálculo estrutural, fundação da embarcação e requisito de aprovação.Q3:

O que deve ser confirmado antes da fabricação e certificação?A3:
