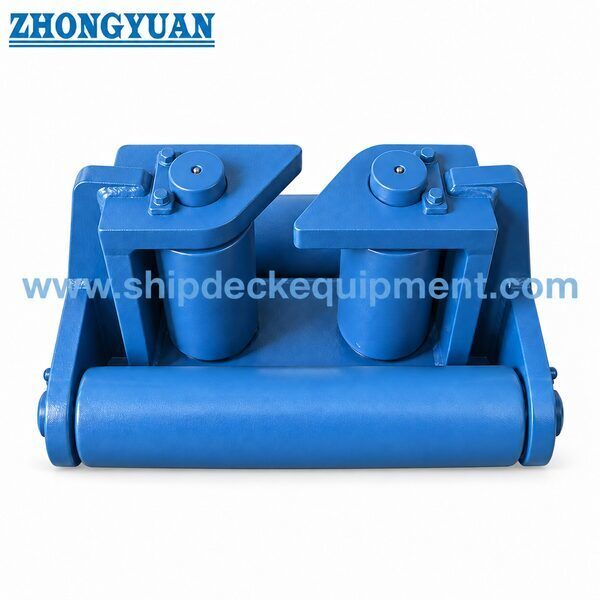

Open Type Four-Roller Marine Fairlead para embarcações de engenharia.

Guia Aberta de Quatro Rolos para Embarcações de Engenharia | CB 3015-1983 Tipo A Arranjo Horizontal Inferior

Visão Geral do Produto

O guia de cabos para embarcações de engenharia CB 3015-1983 Tipo A é um conjunto de orientação por rolos do tipo aberto usado para controlar o caminho do cabo de aço ou outra linha especificada pelo projeto em uma posição de passagem de cabo de embarcação de engenharia. Seu arranjo de quatro rolos utiliza dois rolos verticais e dois rolos horizontais para formar uma abertura guiada, ajudando a linha a mudar de direção enquanto reduz o contato deslizante contra bordas de aço fixas.

A faixa de tamanho é baseada no diâmetro do rolo vertical D de 100 a 300 mm, com diâmetros de referência de cabo de aço de 19,5 a 56 mm. A seleção deve ser coordenada com o arranjo de reboque ou amarração da embarcação, construção da linha, ângulo de entrada, carga de projeto, fundação de montagem, material do rolo, arranjo do eixo, método de lubrificação, sistema de revestimento e escopo de inspeção. Norma: CB 3015-1983 Tipo A.

Especificações Rápidas

• Tipo de produto: Guia de cabos de quatro rolos para embarcações de engenharia → guia linhas de reboque ou amarração através de uma abertura controlada por rolos; não é um guincho ou aparelho de elevação.
• Norma e tipo: CB 3015-1983 Tipo A → referência para o arranjo Tipo A, designação de tamanho e dimensões principais.
• Arranjo dos rolos: Arranjo do tipo aberto com dois rolos verticais + dois rolos horizontais inferiores → suporta orientação controlada do cabo com inserção conveniente do cabo superior.
• Diâmetro do rolo vertical D: 100 / 150 / 200 / 250 / 300 mm → designação principal do modelo para cotação e confirmação de desenho.
• Diâmetro do rolo horizontal D1: 85 a 250 mm → coordenado com a estrutura Tipo A e geometria de contato com o cabo.
• Diâmetro aplicável do cabo de aço: 19,5 a 56 mm, referência → a adequação final depende da construção do cabo, ângulo de entrada e base de carga do projeto.
• Envelope principal: L 540–1460 mm, B 340–900 mm, H 240–620 mm → usado para layout de convés ou antepara e verificação de espaço de instalação.
• Material e acabamento: Aço C-Mn, aço carbono, aço inoxidável, jateamento e primer de fábrica epóxi, polimento, galvanização ou revestimento do projeto → o material exato do componente e o acabamento devem ser confirmados antes da produção.

Parâmetros Técnicos Principais

Seleção principal e dimensões do envelope Tipo A. As dimensões estão em mm, a menos que indicado de outra forma.

Guia de Seleção e Consulta

Passo 1: Confirme o CB 3015-1983 Tipo A e selecione o modelo D100, D150, D200, D250 ou D300 de acordo com o desenho da embarcação e a abertura de rolo necessária.

Passo 2: Confirme o diâmetro do cabo de aço, a construção do cabo, o requisito mínimo de curvatura, a direção de trabalho da linha e os ângulos de entrada esperados. O diâmetro de referência do cabo não deve ser tratado como SWL ou MBL do produto.

Passo 3: Confirme a posição de instalação, o espaço disponível, o arranjo dos furos de montagem, a fundação ou reforço local, e se o guia de cabos é para um projeto de nova construção ou substituição.

Passo 4: Confirme a divisão do material dos componentes para a estrutura, rolos, eixos, buchas ou rolamentos, juntamente com os requisitos de lubrificação e manutenção.

Passo 5: Confirme o tratamento de superfície, o revestimento final, a rastreabilidade do material, o envolvimento da sociedade classificadora, a testemunha de inspeção e o escopo do certificado antes da cotação.

Passo 6: Forneça a quantidade, o tipo de embarcação, a aplicação, o desenho ou fotos, o destino da entrega, o tempo de entrega necessário e qualquer requisito de intercambialidade de substituição.

Estrutura

Arranjo de inserção de cabo aberto | Dois rolos verticais | Dois rolos horizontais inferiores | Eixos dos rolos | Estrutura lateral e de suporte | Interface de furo de montagem | Abertura guiada do cabo | Tratamento de superfície protetor

A estrutura aberta Tipo A melhora a conveniência de manuseio do cabo, pois o cabo de aço pode ser colocado a partir da abertura superior antes de ser guiado pelo arranjo de rolos.

Vantagens de Orientação, Instalação e Qualidade dos Rolos

• O arranjo de rolos em quatro lados pode guiar uma linha onde ocorrem mudanças de direção horizontal e vertical, reduzindo o deslizamento direto contra uma abertura de aço fixa.
• Os cinco tamanhos padrão D fornecem um ponto de partida claro para combinar o diâmetro do cabo e o layout da embarcação; a seleção final ainda deve ser verificada em relação à construção do cabo e às condições de carga do projeto.
• O alinhamento dos rolos, a concentricidade do eixo, a folga axial e a rotação livre devem ser controlados durante a montagem para que a linha entre em contato com as superfícies dos rolos pretendidas.
• As superfícies de contato do cabo devem ser lisas e livres de arestas afiadas que possam danificar o cabo de aço, o cabo sintético ou os revestimentos protetores do cabo.
• A estrutura e a interface de montagem transferem a reação da linha para a estrutura de suporte do navio; o projeto da fundação, a fixação e o reforço local permanecem responsabilidade do projeto da embarcação ou do arranjo do estaleiro.
• As peças de desgaste, buchas ou rolamentos, pontos de lubrificação e detalhes de retenção do eixo podem ser confirmados de acordo com o desenho do projeto e a filosofia de manutenção.
• Certificados de material, inspeção dimensional, verificações de rotação, inspeção de revestimento e testemunha de classe podem ser organizados de acordo com o escopo de pedido acordado.

Atributos Personalizados

• Norma: CB 3015-1983 → usar quando a especificação da embarcação ou o desenho de substituição exigir este arranjo de guia de cabos para embarcações de engenharia.
• Tipo: Configuração de quatro rolos Tipo A → dois rolos verticais e dois rolos horizontais formam a abertura guiada da linha.
• Faixa de Modelos: D100 / D150 / D200 / D250 / D300 → a designação do modelo segue o diâmetro do rolo vertical.
• Cabo de Aço Aplicável: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, referência → verificar a construção do cabo e os requisitos de curvatura do projeto antes do pedido.
• Material: Opções de aço C-Mn / aço carbono / aço inoxidável → o material exato para a estrutura, rolos, eixos e buchas deve ser confirmado.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer de fábrica epóxi, pintado, polido, galvanizado ou personalizado → a compatibilidade com peças móveis e o revestimento final da embarcação deve ser verificada.
• Instalação: Interface de furo de montagem de acordo com a tabela de dimensões padrão → a fundação, fixadores, reforço de convés ou antepara e a direção da linha requerem confirmação do projeto.
• Requisito de Certificado: Disponível de acordo com o requisito do projeto → certificado do fabricante, certificado de material, certificado de classe ou escopo de inspeção testemunhada devem ser acordados antes da cotação.

Como Funciona

A linha de reboque ou amarração se aproxima do guia de cabos → A linha entra em contato com o rolo vertical e/ou horizontal necessário → Os rolos giram à medida que a linha muda de direção → A reação de contato passa pelos eixos e pela estrutura → A carga é transferida para a fundação de montagem da embarcação

Aplicações

Dragas | Embarcações guindaste | Embarcações de cravação de estacas | Barcaças de engenharia | Embarcações de construção | Posições de orientação de linha de reboque | Posições de orientação de linha de amarração | Projetos de nova construção e substituição

Certificações e Vantagens

Certificados e inspeção podem ser organizados de acordo com o requisito do projeto, rastreabilidade do material, escopo de teste acordado e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

Q1: Como selecionar o tamanho correto do CB 3015 Tipo A?

A1: Comece com o desenho da embarcação, o diâmetro do rolo D, o diâmetro aplicável do cabo de aço, a abertura livre necessária, a direção da linha e o espaço de instalação disponível. Em seguida, confirme a construção do cabo, os ângulos de entrada, a carga de projeto e o arranjo da fundação antes da aprovação final.

Q2: O diâmetro aplicável do cabo de aço representa o SWL ou MBL do guia de cabos?

A2: Não. A tabela fornece um diâmetro de referência do cabo e dimensões principais. Ela não fornece um SWL, MBL, carga de teste ou carga de ruptura verificados do produto. Esses valores devem ser estabelecidos a partir da base de projeto, cálculo estrutural, fundação da embarcação e requisito de aprovação.

Q3: O que deve ser confirmado antes da fabricação e certificação?

A3: Confirme a norma e o tipo, o modelo, os dados do cabo, os materiais da estrutura e dos rolos, os detalhes do eixo e da bucha ou rolamento, a lubrificação, o tratamento de superfície, a fundação de montagem, a quantidade, o escopo do certificado, o requisito da sociedade classificadora, o destino e o cronograma de entrega.
