Visão geral do produto

O fairlead de rolos de pedestal ISO 13776 é um equipamento de guia de corda de um único rolão usado em convés de navios onde uma linha de atracamento ou reboque precisa mudar de direção em torno de um rolão vertical.O rolo de aço giratório ajuda a guiar o caminho da corda e reduz a abrasão deslizante em comparação com uma superfície de contato fixa, enquanto o suporte do pedestal transfere a força de reação da corda para a estrutura do convés através da base soldada.

Esta página foi preparada para os rolos de rolos de apoio de piso ISO 13776 com tamanhos nominais Dn 150 a 500 e valores SWL de referência a partir dos dados fornecidos.Rodas de aço de 2012 e ISO 13755; a informação ISO online mostra a ISO 13776:2020 e a ISO 13755:2020 como as edições oficiais atuais, pelo que a edição padrão exigida deve ser confirmada antes da cotação final, da aprovação do desenho,e marcação do produto.

Especificações rápidas

• Tipo de produto: pedestal de rolos de ponta → guia de rolos vertical único para fixação do barco e controlo da direcção da corda de reboque.
• Norma técnica: ISO 13776:2012 a partir dos dados fornecidos → edição do projeto deve ser confirmada porque a ISO 13776:2020 está listada online como a edição atual.
• Padrão de rolos: ISO 13755 rolos de aço → rolos Tipo A / B / C afeta a dimensão d e a interface de rolos selecionados.
• Faixa de dimensões nominais: Dn 150 a 500 mm → faixa de selecção principal para as pontas de apoio no quadro fornecido.
• Intervalo de referência SWL: 265 a 1942 kN a θ = 90° e 186 a 1373 kN a θ = 0° → valores de tensão de referência da corda a partir dos dados fornecidos, não capacidade de elevação.
• Altura e peso de referência: H = 500 / 1000 / 1500 mm → os pesos calculados são para referência e excluem o rolo de aço de acordo com a nota fornecida.
• Opções de material: aço de alta resistência à tração, aço inoxidável, aço fundido e ferro fundido nodular → o grau final do material e a alocação da peça devem ser confirmados antes da produção.
• Tratamento de superfície: Sa 2.5 de blasting + epoxy shop primer, galvanizado, polido ou acabamento personalizado → revestimento final deve seguir os requisitos de corrosão e inspeção do projeto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar a edição padrão exigida: ISO 13776:2012 conforme fornecido, edição ISO 13776 atual ou requisito de desenho específico do projeto.

Passo 2: Confirmar o tipo A / B / C de chumbo, o tamanho nominal Dn 150 a 500 e o tipo de rolos ISO 13755, uma vez que a dimensão d depende do tipo de rolos de aço seleccionado.

Passo 3: Confirmar a direção da corda, o ângulo relativo da corda θ, a marcação SWL necessária, a condição de carga real e se o produto é utilizado para amarre, orientação da linha de reboque ou substituição.

Passo 4: Confirmar a altura do suporte do convés H, a base do convés, a interface de soldagem, o comprimento da perna de soldagem, o requisito de soldagem por camadas, o reforço e a distância de instalação.

Passo 5: Confirmar a qualidade do material para o pedestal, o rolo, o eixo, o arbusto e as partes conexas; também confirmar o tratamento de superfície, o escopo do NDT, os requisitos de ensaio e os requisitos de certificado.

Passo 6: Fornecer quantidade, tipo de embarcação, desenho de instalação, esboço do caminho da corda, foto de referência, se disponível, destino de entrega e prazo de entrega exigido.

Estrutura

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanizados, polidos ou com tratamento de superfície especificado

Vantagens de amarração, reboque e engenharia

• O projeto do pedestal de um único rolo guia a linha de amarração ou reboque através de uma mudança de direção controlada, ajudando a reduzir a abrasão do deslizamento da corda nas estruturas fixas do convés.
• A compatibilidade dos rolos da norma ISO 13755 fornece uma base clara para a selecção das dimensões das interfaces dos rolos do tipo A / B / C, em especial a dimensão d indicada na tabela fornecida.
• Os valores SWL são separados pela condição de ângulo de corda, o que ajuda o comprador a evitar tratar um valor de carga como universal para todos os ângulos de condução e arranjos de deck.
• A seleção da altura do suporte do convés afeta a altura do cabo, a distância do convés, o acesso à manutenção e o layout da instalação em torno do equipamento de amarração ou reboque.
• Os valores das pernas de solda Z1 e Z2 são fornecidos como referência inicial para o projeto e a citação; os detalhes reais da soldagem, a ramificação e o reforço do convés devem seguir o desenho aprovado.
• A superfície lisa do rolo, o alinhamento correto do eixo e a interface adequada entre o arbusto e o rolamento ajudam o rolo a girar com a corda e a reduzir o desgaste local desnecessário.
• A fundição, a soldagem, o usinagem, a NDT, o tratamento de superfície e o escopo do certificado podem ser organizados de acordo com os requisitos da ordem, o plano de inspeção e o procedimento de aprovação de classe.
• A página evita descrever o fairlead como um dispositivo de elevação; é um guia de corda adequado para arranjos de amarre e linha de reboque de navios.

Atributos personalizados

• Padrão: ISO 13776:2012 a partir dos dados fornecidos → confirmar se o projeto requer a edição fornecida ou a edição ISO 13776 atual.
• Tipo de produto: Pedestal de apoio de convés → guia vertical de corda de um único rolo instalado nas estruturas do convés do navio.
• Tamanho nominal: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → selecionar de acordo com a disposição da corda, a referência SWL e os requisitos de desenho.
• Tipo de rolos: tipo A/B/C de acordo com a norma ISO 13755 rolos de aço → afeta a interface do rolos e a dimensão d.
• Referência SWL: 2651942 kN a θ = 90° e 1861373 kN a θ = 0° → A marcação final deve ser acordada entre o utilizador e o fabricante de acordo com as condições de carga reais.
• Peso calculado: H = valores de referência de 500 / 1000 / 1500 mm → a nota fornecida indica que o peso exclui o rolo de aço.
• Material: aço de alta resistência à tração / aço inoxidável / aço fundido / ferro fundido nodular → deve ser confirmado o grau exacto do material e o âmbito do certificado.
• Tratamento de superfície: Sa 2.5 de blasting + epoxy primer / galvanizado / polido / personalizado → sistema de proteção final segue o requisito do projeto.
• Requisito de certificado: disponível de acordo com o âmbito da encomenda → certificado de classe, certificado de material, certificado do fabricante e inspeção de testemunhas devem ser confirmados antes da cotação.

Como funciona

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

Aplicações

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

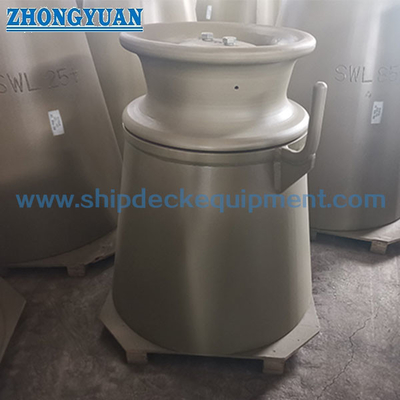

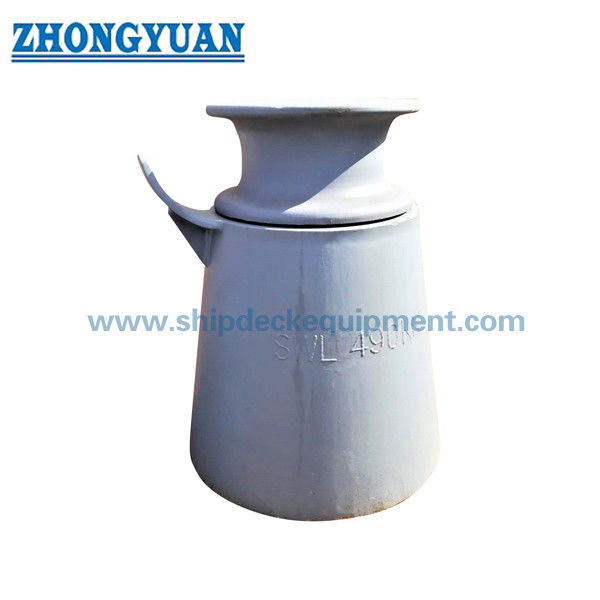

Desenho e Fotos

Perguntas frequentes

P1: A SWL na tabela ISO 13776 é uma capacidade de elevação?

A1: Não. Os valores SWL fornecidos são os valores de referência da tensão máxima da corda aplicável para as condições de deflexão da corda em pedestal.carga de prova, ou carga de ensaio.

P2: Como deve ser selecionado o tamanho Dn correto?

A2: Selecionar Dn de acordo com o desenho da embarcação, o ângulo de condução da corda, a marcação SWL necessária, a altura do suporte do convés, o tipo de rolos, o espaço de instalação, a resistência das fundações e o requisito do certificado.A tabela é para a selecção inicial e confirmação da cotação.

Q3: Se a página utilizar a ISO 13776:2012 ou a ISO 13776:2020?

A3: Os dados fornecidos constam da norma ISO 13776:2012A edição utilizada para citação, aprovação de desenhos e marcação deve ser confirmada com o estaleiro, proprietário,ou sociedade de classe.
