Guia de Roldana Pedestal de Rolo Único para Amarração de Navios | ISO 13776:2020

Visão Geral do Produto

O guia de roldana pedestal de convés ISO 13776 é um acessório de guia de corda de rolo único usado em conveses de navios onde uma linha de amarração ou reboque precisa mudar de direção em torno de uma roldana vertical. A roldana de aço rotativa ajuda a guiar o caminho da corda e reduzir a abrasão por deslizamento em comparação com uma superfície de contato fixa, enquanto o pedestal transfere a força de reação da corda para a estrutura do convés através da base soldada.

Esta página é preparada para guias de roldana pedestal de convés ISO 13776 com tamanhos nominais Dn 150 a 500 e valores de SWL de referência dos dados fornecidos. Os dados do projeto fornecidos indicam ISO 13776:2012 e roldanas de aço ISO 13755; informações online da ISO mostram ISO 13776:2020 e ISO 13755:2020 como edições oficiais atuais, portanto, a edição da norma exigida deve ser confirmada antes da cotação final, aprovação do desenho e marcação do produto.

Especificações Rápidas

• Tipo de produto: guia de roldana pedestal de convés → guia vertical de rolo único para controle de direção de corda de amarração e reboque de navios.
• Norma técnica: ISO 13776:2012 dos dados fornecidos → a edição do projeto deve ser confirmada porque a ISO 13776:2020 está listada online como a edição atual.
• Norma da roldana: roldana de aço ISO 13755 → o tipo de roldana A / B / C afeta a dimensão 'd' selecionada e a interface da roldana.
• Faixa de tamanho nominal: Dn 150 a 500 mm → faixa de seleção principal para guias de roldana de convés na tabela fornecida.
• Faixa de referência SWL: 265 a 1942 kN a θ = 90° e 186 a 1373 kN a θ = 0° → valores de tensão de corda de referência dos dados fornecidos, não capacidade de elevação.
• Referência de altura e peso: H = 500 / 1000 / 1500 mm → os pesos calculados são para referência e excluem a roldana de aço de acordo com a nota fornecida.
• Opções de material: aço de alta resistência, aço inoxidável, aço fundido e ferro fundido nodular → a classe de material final e a alocação de peças devem ser confirmadas antes da produção.
• Tratamento de superfície: jateamento Sa 2.5 + primer de oficina epóxi, galvanizado, polido ou acabamento personalizado → o revestimento final deve seguir os requisitos de corrosão e inspeção do projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme a edição da norma exigida: ISO 13776:2012 conforme fornecido, edição atual da ISO 13776 ou requisito de desenho específico do projeto.

Etapa 2: Confirme o tipo de guia de roldana A / B / C, tamanho nominal Dn 150 a 500 e tipo de roldana ISO 13755, pois a dimensão 'd' depende do tipo de roldana de aço selecionado.

Etapa 3: Confirme a direção da corda, ângulo relativo da corda θ, marcação SWL exigida, condição de carga real e se o produto é usado para amarração, guia de linha de reboque ou substituição.

Etapa 4: Confirme a altura do pedestal do convés H, fundação do convés, interface de soldagem, comprimento da perna de solda, requisito de soldagem chanfrada, reforço e folga de instalação.

Etapa 5: Confirme a classe do material para o pedestal, roldana, eixo, bucha e peças relacionadas; confirme também o tratamento de superfície, escopo de NDT, requisito de teste e requisito de certificado.

Etapa 6: Forneça a quantidade, tipo de embarcação, desenho de instalação, esboço do caminho da corda, foto de referência, se disponível, destino de entrega e tempo de entrega necessário.

Estrutura

Única roldana de aço ISO 13755 | Corpo do pedestal de convés | Interface do eixo e bucha da roldana | Superfície da roldana em contato com a corda | Base de convés soldada | Área da perna de solda Z1 / Z2 | Soldagem chanfrada opcional | Primer de oficina, galvanizado, polido ou tratamento de superfície especificado

Vantagens de Amarração, Reboque e Engenharia

• O design do pedestal de roldana única guia a linha de amarração ou reboque através de uma mudança de direção controlada, ajudando a reduzir a abrasão por deslizamento da corda em estruturas de convés fixas.
• A compatibilidade da roldana ISO 13755 fornece uma base clara para selecionar as dimensões da interface da roldana Tipo A / B / C, especialmente a dimensão 'd' listada na tabela fornecida.
• Os valores de SWL são separados por condição de ângulo da corda, o que ajuda o comprador a evitar tratar um valor de carga como universal para todos os ângulos de guia e arranjos de convés.
• A seleção da altura do pedestal do convés afeta a altura do guia da corda, a folga do convés, o acesso de manutenção e o layout de instalação em torno do equipamento de amarração ou reboque.
• Os valores das pernas de solda Z1 e Z2 são fornecidos para referência inicial de projeto e cotação; o detalhe real da soldagem, chanfro e reforço do convés devem seguir o desenho aprovado.
• A superfície lisa da roldana, o alinhamento correto do eixo e a interface adequada da bucha / rolamento ajudam a roldana a girar com a corda e reduzem o desgaste local desnecessário.
• A fundição, soldagem, usinagem, NDT, tratamento de superfície e escopo de certificado podem ser organizados de acordo com o requisito do pedido, plano de inspeção e procedimento de aprovação de classe.
• A página evita descrever o guia de roldana como um dispositivo de elevação; é um acessório de guia de corda para arranjos de linhas de amarração e reboque de navios.

Atributos Personalizados

• Norma: ISO 13776:2012 dos dados fornecidos → confirme se o projeto requer a edição fornecida ou a edição atual da ISO 13776.
• Tipo de Produto: Guia de roldana pedestal de convés → guia de corda vertical de rolo único instalado em estruturas de convés de navios.
• Tamanho Nominal: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → selecione de acordo com o arranjo da corda, referência SWL e requisito do desenho.
• Tipo de Roldana: Tipo A / B / C de acordo com roldanas de aço ISO 13755 → afeta a interface da roldana e a dimensão 'd'.
• Referência SWL: 265–1942 kN a θ = 90° e 186–1373 kN a θ = 0° → a marcação final deve ser acordada entre o usuário e o fabricante de acordo com a condição de carga real.
• Peso Calculado: valores de referência H = 500 / 1000 / 1500 mm → a nota fornecida afirma que o peso exclui a roldana de aço.
• Material: aço de alta resistência / aço inoxidável / aço fundido / ferro fundido nodular → a classe exata do material e o escopo do certificado devem ser confirmados.
• Tratamento de Superfície: jateamento Sa 2.5 + primer de oficina epóxi / galvanizado / polido / personalizado → o sistema de proteção final segue o requisito do projeto.
• Requisito de Certificado: disponível de acordo com o escopo do pedido → certificado de classe, certificado de material, certificado do fabricante e inspeção testemunhada devem ser confirmados antes da cotação.

Como Funciona

A linha de amarração ou reboque se aproxima do guia de roldana pedestal → A corda se apoia na roldana de aço única → A roldana gira e muda a direção da corda → A força de reação é transferida através do pedestal e da base soldada para a estrutura do convés → A marcação SWL final e a inspeção seguem a condição de carga acordada e o requisito do projeto.

Aplicações

Estações de amarração de convés de navios | Posições de guia de linha de reboque | Rebocadores | Embarcações de trabalho | Navios de carga | Petroleiros | Graneleiros | Embarcações de apoio offshore quando especificado por desenho | Projetos de novas construções e substituições

Certificações e Vantagens

Certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

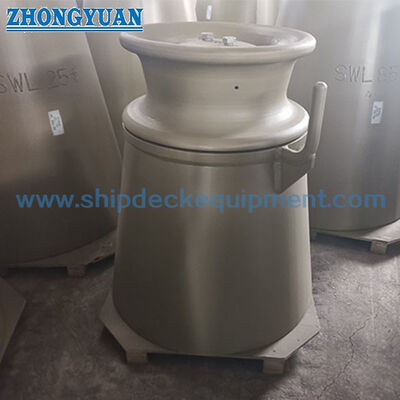

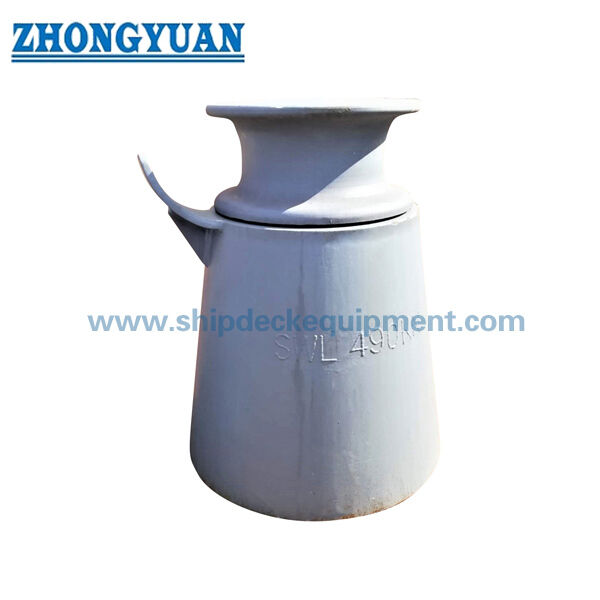

Desenho e Fotos

FAQ

P1: O SWL na tabela ISO 13776 é uma capacidade de elevação?

R1: Não. Os valores SWL fornecidos são valores de referência de tensão máxima aplicável da corda para condições de deflexão da corda do guia de roldana pedestal. Eles não devem ser reescritos como capacidade de elevação, MBL, carga de prova ou carga de teste.

P2: Como o tamanho Dn correto deve ser selecionado?

R2: Selecione Dn de acordo com o desenho da embarcação, ângulo de guia da corda, marcação SWL exigida, altura do pedestal do convés, tipo de roldana, espaço de instalação, resistência da fundação e requisito de certificado. A tabela é para seleção inicial e confirmação de cotação.

P3: A página deve usar ISO 13776:2012 ou ISO 13776:2020?

R3: Os dados fornecidos indicam ISO 13776:2012, enquanto informações online da ISO listam ISO 13776:2020 como a edição oficial atual. A edição usada para cotação, aprovação de desenho e marcação deve ser confirmada com o estaleiro, proprietário ou sociedade classificadora.
