Bollard de Bitt Duplo com Base de Inserção para Amarração e Reboque de Navios Tipo B GB/T 554

Visão Geral do Produto

O bollard de bitt duplo Tipo B GB/T 554 é um acessório de amarração e reboque de aço soldado com uma base de inserção disposta abaixo do convés. Os dois bitts verticais fornecem voltas de corda separadas e posições de condução controladas, enquanto a base inferior alargada transfere as cargas do bollard para a fundação da embarcação. Destina-se a locais de convés de navios onde o desenho de projeto especifica uma fundação rebaixada ou inserida em vez de uma base totalmente montada no convés.

A gama Tipo B GB/T 554-2008 fornecida abrange diâmetros nominais de 160 a 500 mm e valores de SWL de 49 a 451 kN. A seleção deve ser coordenada com o arranjo de amarração ou reboque da embarcação, direção da condução da corda, recorte do convés, reforço local, detalhes de soldagem e a altura necessária para conveses com ou sem cobertura de madeira. A classe do material, a tenacidade a baixas temperaturas, o escopo da inspeção e a edição final do padrão devem ser confirmados antes da produção.

Especificações Rápidas

• Tipo de produto: Bollard de aço soldado de bitt duplo com base de inserção → dois postes de trabalho de corda com a fundação inferior disposta abaixo do nível do convés.
• Padrão e tipo: Dados do Tipo B GB/T 554-2008 fornecidos → a compatibilidade da edição atual deve ser confirmada quando o projeto especificar GB/T 554-2023.
• Faixa de diâmetro nominal: 160 a 500 mm → oito tamanhos padrão para diferentes layouts de convés e cargas de linha especificadas.
• Faixa de SWL: 49 a 451 kN → use o SWL padrão para o tamanho selecionado; não substitua a MBL da corda ou a carga de teste.
• Forma de instalação: Base de inserção / fundação integrada ao convés → abertura do convés, reforço, sequência de soldagem e caminho de carga requerem confirmação do desenho do estaleiro.
• Opções de altura do convés: As dimensões são fornecidas para conveses sem ou com cobertura de madeira → o valor H selecionado deve corresponder ao arranjo real do convés.
• Foco da construção: Fabricação de tubos e chapas de aço, bordas de contato com a corda lisas, geometria de solda controlada e alinhamento dimensional de ambos os bitts.
• Tratamento de superfície: Jateamento Sa 2.5 e primer de oficina epóxi como referência → revestimento final, galvanização ou acabamento em aço inoxidável segue a especificação do projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Passo 1: Confirme o bollard de bitt duplo com base de inserção Tipo B GB/T 554, o diâmetro nominal e o SWL necessário de acordo com o arranjo de amarração ou reboque da embarcação.

Passo 2: Confirme o tipo de corda, o diâmetro da corda, a direção esperada da linha, o número de voltas e se o bollard é usado principalmente para amarração, suporte de reboque ou uma operação de convés específica do projeto.

Passo 3: Forneça o plano do convés, a abertura da base de inserção, o arranjo da fundação, o reforço local, o detalhe da soldagem e se o convés tem cobertura de madeira.

Passo 4: Confirme a classe do material, a temperatura mínima de projeto, o requisito de classe de gelo ou tenacidade a baixas temperaturas e se o aço inoxidável é necessário.

Passo 5: Confirme o tratamento de superfície, o sistema de revestimento final, o escopo da inspeção, o requisito de NDT, a rastreabilidade do material e o requisito da sociedade classificadora antes da cotação.

Passo 6: Forneça a quantidade, o tipo de embarcação, a posição de instalação, o destino de entrega, o tempo de entrega necessário e as informações mais recentes do desenho aprovado ou da amostra de substituição.

Estrutura

Bitts verticais duplos | Corpo fabricado de tubo e chapa de aço | Base de inserção abaixo do convés | Fundação inferior larga | Bordas de contato com a corda lisas | Interface de solda no convés | Conexão de reforço local | Revestimento especificado pelo projeto

Vantagens de Fabricação, Soldagem e Instalação

• O arranjo da base de inserção coloca a fundação inferior alargada abaixo do nível do convés, permitindo que as forças do bollard sejam transferidas para a estrutura de suporte do convés, em vez de serem suportadas apenas pela chapa do convés.
• A configuração de bitt duplo fornece dois postes de trabalho para voltas de corda e organização de linhas; a direção real da condução e o setor de operação permitido devem seguir o plano de amarração ou reboque da embarcação.
• As soldas e as bordas livres em áreas de contato com a corda podem ser alisadas, com as bordas expostas preparadas com o raio especificado, para reduzir o corte ou abrasão local das linhas de amarração.
• Gabaritos de fabricação e verificações dimensionais ajudam a manter o espaçamento, inclinação, altura e alinhamento dos dois bitts antes da soldagem final à estrutura da base.
• O ajuste da fundação, a precisão do recorte do convés, a sequência de soldagem e o controle de distorção são importantes porque a base inserida se interliga diretamente com a estrutura da embarcação.
• Para serviço em classe de gelo ou a baixas temperaturas, a classe do aço e os requisitos de tenacidade ao impacto devem ser selecionados da especificação da embarcação e aprovados pela sociedade classificadora relevante.
• NDT, rastreabilidade de material, verificação de carga e testemunho de classe podem ser organizados de acordo com o plano de inspeção e teste aprovado, em vez de serem assumidos como fornecimento padrão.

Atributos Personalizados

• Padrão: Tipo B GB/T 554 → as dimensões e valores de SWL fornecidos são baseados no conjunto de dados de 2008; confirme os requisitos da edição atual antes da liberação do pedido.
• Configuração: Bitt duplo com base de inserção → adequado onde a fundação da embarcação é rebaixada abaixo do convés.
• Diâmetro Nominal: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → selecione juntamente com SWL, arranjo do convés e condução da corda.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → carga de trabalho padrão associada a cada tamanho nominal.
• Material: Fabricação de tubo e chapa de aço → aço carbono, aço inoxidável ou aço especial especificado pelo projeto, sujeito à confirmação da classe.
• Arranjo do Convés: Sem ou com convés de madeira → use a dimensão H correspondente no desenho de instalação.
• Preparação da Borda: Soldas lisas e bordas livres arredondadas → destinadas a reduzir o contato pontual afiado com as linhas de amarração.
• Requisito de Certificado: Disponível de acordo com o escopo do pedido → certificado do fabricante, certificado de material, certificado de classe e inspeção testemunhada devem ser acordados antes da cotação.

Como Funciona

A linha de amarração ou reboque se aproxima do bitt selecionado → A linha é girada em um ou ambos os postes de acordo com o arranjo de operação aprovado → A força de contato é suportada pelo corpo do bollard fabricado → A base de inserção transfere a carga para a fundação reforçada do convés → Soldas, estrutura e revestimento são inspecionados após a instalação

Aplicações

Navios de carga | Petroleiros | Graneleiros | Navios porta-contêineres | Acessórios de convés de rebocadores e barcos de trabalho | Estações de amarração de navios | Posições de suporte de reboque específicas do projeto | Projetos de novas construções e substituições

Certificações e Vantagens

Certificados e inspeção podem ser organizados de acordo com os requisitos do projeto, rastreabilidade do material, desenho aprovado, escopo de teste e procedimento da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

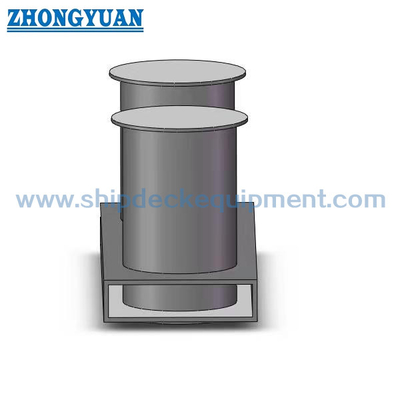

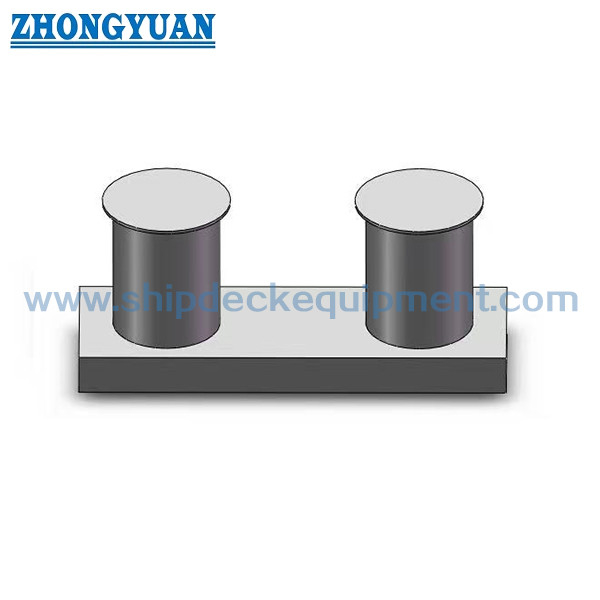

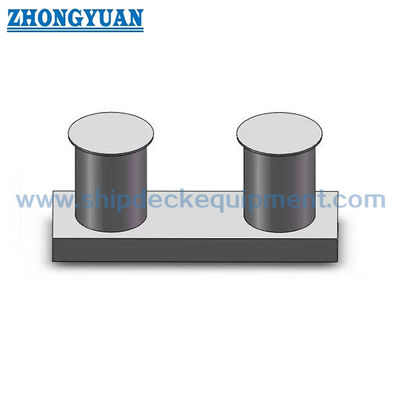

Desenho e Fotos

FAQ

Q1: Qual é a principal diferença entre o bollard de base de inserção Tipo B e um bollard montado no convés?

A1: A fundação inferior Tipo B é inserida abaixo do convés. A seleção, portanto, depende não apenas do SWL e do diâmetro nominal, mas também da abertura do convés, profundidade da fundação, reforço, acesso de soldagem e arranjo de cobertura do convés.

Q2: A tabela GB/T 554-2008 fornecida pode ser usada para um projeto que especifica GB/T 554-2023?

A2: A tabela fornecida deve ser tratada como referência do Tipo B de 2008. A edição atual do padrão, designação do tipo, dimensões, materiais, marcação e requisitos de teste devem ser verificados em relação ao padrão oficial do projeto antes da produção.

Q3: Quais informações são necessárias antes da cotação?

A3: Confirme a edição do padrão, Tipo B, diâmetro nominal, SWL, arranjo da corda, classe do material, temperatura mínima de projeto, desenho do convés e da fundação, condição do convés de madeira, tratamento de superfície, escopo do certificado, quantidade, destino e cronograma de entrega.
