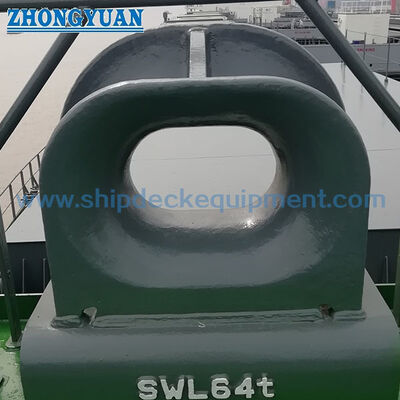

Calço Panamá montado em baluarte | DIN 81915 forma um guia de cabo de aço fundido para reboque de navios

Bulwark Monted Panama Chock DIN 81915 Forma Um Guia de Corda de Aço Fundido para Amarração de Navio

Visão geral do produto

O DIN 81915 Formulário A montado em um baluarte é um guia de corda de aço fundido usado em baluartes de navios onde as linhas de atracção ou reboque precisam de uma passagem fechada definida e um raio de contato de corda suave.Ajuda a limitar a posição da corda e reduzir o atrito direto entre a corda e a estrutura do navio durante a atracação, deslocamento, atracamento no porto e arranjo da linha de reboque, se aplicável.

Esta página foi escrita para a configuração montada no baluarte do Formulário A com base nos dados fornecidos DIN 81915.Reforço de baluarte local, tratamento de superfície e âmbito do certificado devem ser confirmados de acordo com o desenho do recipiente e as especificações do projeto.

Especificações rápidas

• Tipo de produto: Cano de Panamá montado em um baluarte / cano de atracção fechado → guia as linhas de atracção ou reboque através de uma passagem de corda controlada.
• Padrão e formulário: DIN 81915 Formulário A → Referência padrão alemã para a geometria do chock montado em baluarte e a seleção do tamanho nominal.
• Faixa de tamanho nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecionado de acordo com SWL, arranjo de corda, espaço de instalação e desenho do recipiente.
• Intervalo de SWL a partir dos dados fornecidos: 10 a 320 kN → utilizado como carga de selecção do produto, não deve ser confundido com MBL de corda, carga de ruptura, carga de prova ou carga de ensaio.
• Opções de material: aço fundido C-Mn, aço inoxidável fundido e aço especial para requisitos específicos de gelo ou de projeto → o grau final do material deve ser confirmado antes da cotação.
• Faixa de peso a partir dos dados fornecidos: 16,5 a 840 kg, dependendo da referência do material e do tamanho nominal → útil para manuseio, embalagem, planeamento de instalação e estimativa de carga.
• Tratamento de superfície: Sa 2.5 blasting + uma camada de epoxy shop primer como referência → aço inoxidável polido ou tratamento de superfície personalizado pode ser discutido quando especificado.
• Foco de fabricação: raio de contato de corda suave, solidez do corpo fundido, revestimento de bordas, interface de montagem de baluarte, controle dimensional e confirmação do escopo do certificado.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o DIN 81915 Formulário A de moagem montada em baluarte e tamanho nominal 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 de acordo com o desenho do recipiente.

Passo 2: Confirmar a SWL necessária, a direcção da linha de atracamento ou reboque, o tipo de corda, o diâmetro da corda e se o chock é para construção nova ou para substituição.

Passo 3: confirmar a posição de montagem do baluarte, o alinhamento da abertura, a interface de soldagem, o reforço do casco circundante e o espaço de instalação disponível.

Passo 4: Confirmar os requisitos de material: aço fundido, aço inoxidável fundido, aço especial para utilização na classe de gelo ou outro material especificado.

Passo 5: Confirmar o tratamento da superfície: Sa 2.5 de jato de poluição com primer de fábrica de epóxi, sistema de pintura final, superfície polida de aço inoxidável ou revestimento personalizado.

Passo 6: Confirmar o âmbito do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção de testemunhas ou aprovação específica do projeto.

Passo 7: Fornecer quantidade, destino de entrega, prazo de entrega exigido, desenho de instalação e fotos de referência, se disponíveis.

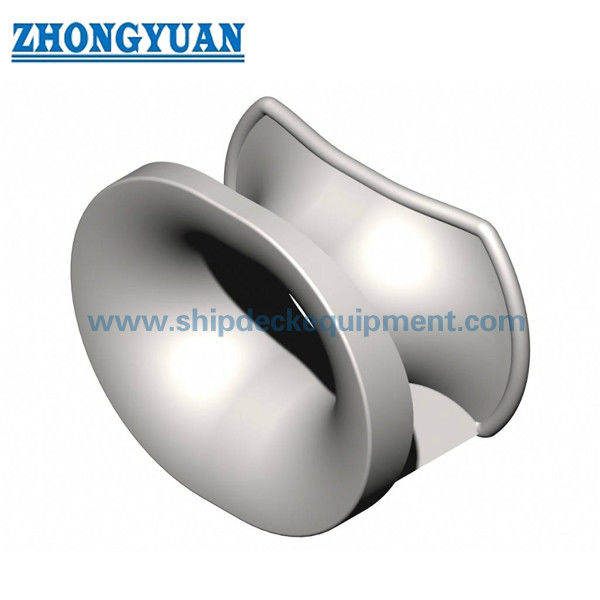

Estrutura

Corpo de choque de fundição. Passagem de corda fechada. Raio suave de contato de corda. Interface de montagem de baluarte.

Vantagens da fundição, instalação e engenharia

• A geometria fechada do chock ajuda a manter a linha de amarração ou reboque dentro de um caminho de corda definido e reduz o contato direto entre a corda e a borda do baluarte.
• Os raios suaves de contato da corda devem ser revestidos e verificados após a fundição para reduzir o contato local acentuado e ajudar a proteger a corda de fibra ou o fio.
• O fornecimento de aço fundido é adequado quando o projeto requer um guia de corda robusto com forma definida, geometria repetível e escopo de inspeção específico do projeto.
• O arranjo montado no baluarte deve ser revisto juntamente com o reforço local do casco, o ângulo de condução da corda, os detalhes da solda e o procedimento de instalação do estaleiro.
• A gama SWL fornecida fornece uma base de seleção clara, mas não deve ser confundida com MBL de corda, carga de quebra de corda, carga de prova ou carga de ensaio.
• As referências de peso GGG e GS na tabela fornecida devem ser mantidas separadas.
• A revisão baseada na FEA, a inspeção de fundição, o escopo da TDN ou a inspeção de testemunhas de classe podem ser organizadas quando exigido pela especificação do recipiente ou pelo procedimento de aprovação de classe.

Atributos personalizados

• Padrão: DIN 81915:1998-08 → para utilização quando o estaleiro ou a especificação do proprietário exigir dimensões DIN de baluarte ou de estalagem montada em convés.
• Formulário: Formulário A → Configuração de colchão fechado montado em baluarte para orientação da linha de atracção e reboque.
• Tamanho nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecionar de acordo com SWL, caminho da corda e desenho do navio.
• SWL: 10?? 320 kN a partir dos dados fornecidos → carga de seleção do produto, não MBL de corda ou carga de ruptura.
• Material: aço fundido C-Mn / aço inoxidável fundido / opção de aço especial → o grau final e o âmbito do certificado devem ser confirmados antes da produção.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica epóxi como referência → revestimento final segue as especificações de pintura do recipiente ou os requisitos do cliente.
• Instalação: montado em baluarte → reforço local, detalhes da solda e procedimento de instalação devem ser confirmados por desenho.
• Requisito de certificado: Disponível de acordo com o âmbito do pedido → inspecção de classe e nível do certificado devem ser confirmados antes da cotação.

Como funciona

Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement

Aplicações

Navios de carga. Navios de carregamento. Navios-tanque. Navios de contentores. Remolcadores. Barcas de trabalho.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

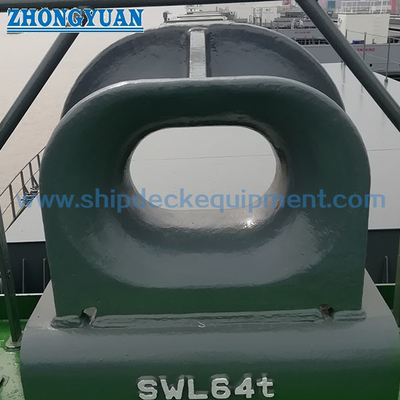

Desenho e Fotos

Perguntas frequentes

P1: É o DIN 81915 Formulário A um produto de elevação?

R1: Não. Este produto é um gancho de linha de atracção/reboque montado em um baluarte usado para guiar e limitar o percurso da corda.ou acessório de elevação.

P2: A SWL na tabela pode ser tratada como carga de quebra de corda?

A2: Não. Os valores SWL na tabela fornecida são cargas de selecção do produto.e carga de ensaio são conceitos diferentes e devem ser confirmados separadamente de acordo com o arranjo de amarração ou reboque do navio.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar o formulário DIN 81915 A, tamanho nominal, SWL, grau do material, tratamento de superfície, quantidade, desenho de instalação, requisito de certificado, destino de entrega e prazo de entrega exigido.
