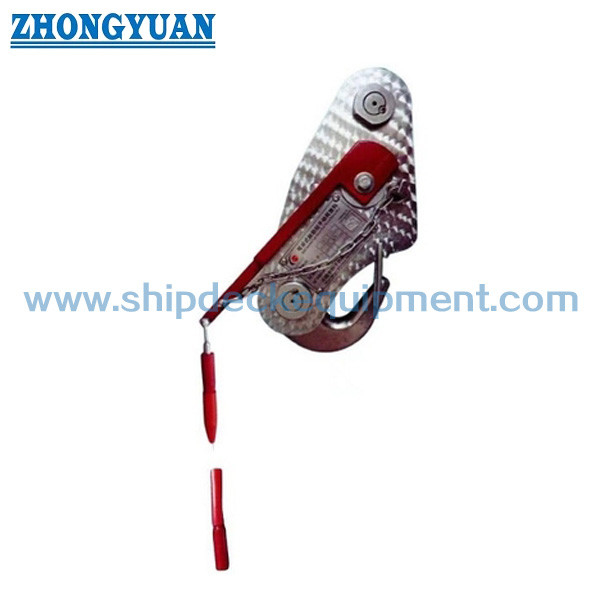

15KN Gancho de libertação manual para barco de resgate balsa salva-vidas Mecanismo de liberação de carga

15KN Gancho de libertação manual para barco de salvamento e balsa salva-vidas, mecanismo de libertação em carga

Descrição:

O gancho de libertação manual de 15KN é um mecanismo de desengajamento "On-Load" concebido para libertar balsas salva-vidas e barcos de resgate.independentemente da existência de uma carga aplicada pelo movimento do navio ou do mar. O mecanismo de libertação da jangada de salvamento tem uma carga de trabalho segura (SWL) de 15 kN,

Todos os componentes do gancho de lançamento manual do barco de resgate de 15KN são projetados para durabilidade a longo prazo em condições marítimas difíceis e fabricados em conformidade com os mais recentes regulamentos SOLAS.São submetidos a testes de acordo com o código LSA (Life-Saving Appliance) e possuem a certificação WHEELMARK.

Características do produto:

1. Construção de aço inoxidável e de aço ligado
2. Mecanismo de libertação segura concebido para evitar a libertação acidental
3. Ensaio de prova de carga para cada gancho antes da entrega e ensaio de carga de ruptura para cada lote
4. Conformidade com os regulamentos da OMI SOLAS e do Código LSA.

Especificação técnica principal:

1. Aplicação: balsa salva-vidas marinha, mecanismo de libertação manual de embarcações de salvamento
2. Liberação manual durante a carga
3. Carga de trabalho segura: 15KN
4. Limite de carga de trabalho: 90KN
5. Tipo: manual de 15KN
6. Materiais: aço alojado, aço inoxidável
7. Tratamento de superfície: fundição e polir de ganchos de aço inoxidável, outras partes de chapas de aço inoxidável 1Cr18Ni19Ti
8. Certificados: Certificado de homologação CE MED (módulo B+D+DOC), homologação de classe

Procedimento de instalação do gancho (ver diagrama)

1. Desvirar o prego de posicionamento na porca Meta (n.o 10).
2. Retirar a noz Meta (n.o 10).
3. Deslocar o eixo superior (número de série 9).
4. Remover a orelha pendente (número de série 8).
5. Coloque a orelha pendente (número de série 8) no anel do gancho e, em seguida, reinstale o eixo (número de série 9).
6. Apertar a porca (número de série 10) e o parafuso de posicionamento.

Instruções de utilização e funcionamento (ver figura).

1. Mover a alça do garfo (n.o 13) para posicionar o gancho (n.o 1).
2. Colocar a alça do garfo (n.o 13) para baixo através da barra de empurrão solta (número de série 18) até que atinja a posição de seguramento ligada.
3. Puxar a mola de torção (n.o 6) do gancho (n.o 1) para levantar cargas pesadas.
4. Para desacoplar, retirar primeiro o dispositivo de segurança (n.o 17) do buraco de segurança e, em seguida, mover a haste flexível (n.o 18) para cima para desligar a alça do garfo (n.o 13).permitindo que a carga seja liberada livremente do gancho (não.1).

Instruções de manutenção e reparação

1. Verifique regularmente o gancho após utilização (a cada três meses) e lubrifique as partes activas com graxa de base de lítio sintético (SY141380).
2. Limpe a aparência do gancho com óleo de máquina de costura.
3. Durante as inspecções, se a acção de liberação não for suave ou se as peças apresentarem sinais de desgaste ou de dobragem, substituir as peças afetadas.
4. O pessoal técnico qualificado deve operar o gancho de soltura e realizar testes de carga a 1,1 vezes a capacidade de carga antes da utilização.

Desenho de15KN Gancho de libertação manual para barco de salvamento e balsa salva-vidas, mecanismo de libertação em carga
