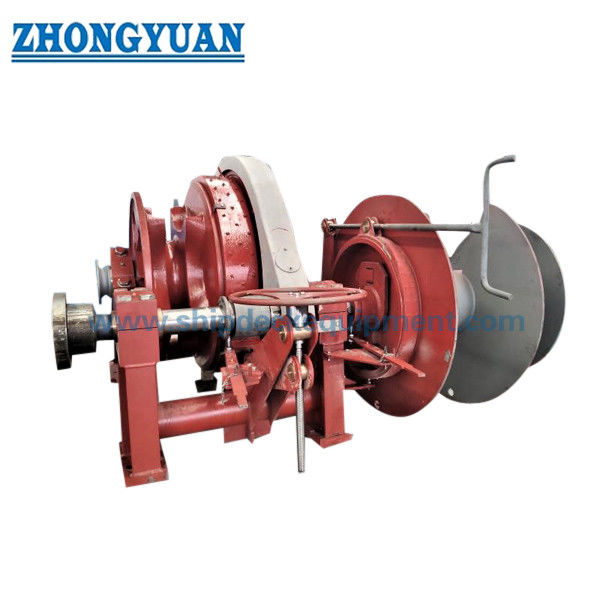

19 ′′70mm Vidros elétricos e guincho Single Gypsy Single Drum
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Diâmetro da cadeia de âncora: | Φ90MM | Tensão nominal: | 384.8kN |
|---|---|---|---|
| Velocidade de trabalho: | 9m/min | Carga do tambor: | 385kN |
| Carga de suporte: | 2629kN | Potência do motor: | 75/75/30KW |
| Velocidade de amarração: | 9/min | Número de engrenagens de ancoragem: | Cigano duplo |
| Tempo de espera: | 120 dias | Período de garantia: | Um ano após o parto |
| Cor: | Cliente especificado | Fonte de energia: | AC monofase 110V, 220V, 240V AC trifase 220V, 380V, 440V, 660V |
| Composição: | Composto principalmente de base, quadro de parede, engrenagem de âncora dupla, tambor de cabo de par | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes |
| Destacar: | Guincho de vento a motor elétrico,Guincho de vento de tambor único,Guincho de vento de cigano único |
||
Descrição de produto
19–70mm Guincho Elétrico e Cabrestante com Carretel Simples e Tambor Simples | Equipamento de Âncora e Amarração de Navios
Visão Geral do Produto
O guincho e cabrestante elétrico é projetado para operações de manuseio de âncora e amarração em conveses de navios.
O sistema integra carretel de âncora, tambor, ponta de amarração, caixa de engrenagens e acionamento elétrico para garantir içamento seguro e eficiente da âncora e controle de amarração.
É amplamente utilizado em embarcações comerciais, navios offshore e embarcações de aplicação da lei com desempenho confiável e operação estável.
Especificações Rápidas
• Diâmetro da Corrente: 19–70 mm
• Carga de Trabalho: 15,3–196,5 kN
• Velocidade de Trabalho: ≥9–12 m/min
• Tração de Amarração: 20–150 kN
• Velocidade de Amarração: ≥12–15 m/min
• Capacidade do Tambor: 120–200 m
• Potência do Motor: 8,5–60 kW
• Tipo de Acionamento: Elétrico
• Configuração: Carretel simples + tambor simples + ponta de amarração simples
• Controle: Local e Remoto
Parâmetros Técnicos Principais
| Diâmetro da Corrente (mm) | Carga de Trabalho (kN) | Velocidade (m/min) | Tração de Amarração (kN) | Velocidade de Amarração (m/min) | Capacidade do Tambor | Potência do Motor (kW) |
| 19/20,5/22 | 15,3/17,9/20,5 | ≥12 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 24/26/28 | 24,5/28,7/33,3 | ≥9 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 30 | 38,3 | ≥9 | 30 | ≥12 | 18x150 | 11/11/7,5 |
| 32/34/36 | 43,5/49,1/55,1 | ≥9 | 50 | ≥12 | 20,5x150 | 16/16/11 |
| 38/40/42 | 61,4/68,0/75 | ≥9 | 50 | ≥12 | 20,5x150 | 22/22/16 |
| 44/46/48 | 82,3/89,9/97,9 | ≥9 | 75 | ≥12 | 26x200 | 30/30/22 |
| 50/52/54 | 106,3/114,9/123,9 | ≥9 | 75 | ≥15 | 26x200 | 30/30/22 |
| 56/58/60 | 133,3/143,0/153 | ≥9 | 75 | ≥15 | 26x200 | 45/45/30 |
| 62/64 | 163,4/174,1 | ≥9 | 100 | ≥15 | 30x200 | 45/45/30 |
| 66/68/70 | 185,1/196,5 | ≥9 | 150 | ≥15 | 32,5x200 | 60/60/45 |
Guia de Seleção
Passo 1 - Tamanho da Corrente: 19–70 mm | Passo 2 - Carga de Trabalho: 15–196 kN | Passo 3 - Tração de Amarração: 20–150 kN | Passo 4 - Velocidade: ≥9–12 m/min | Passo 5 - Acionamento: Elétrico | Passo 6 - Configuração: Carretel simples + tambor | Passo 7 - Instalação: Montado no convés
Estrutura e Componentes
Estrutura e Componentes: Motor elétrico | Caixa de engrenagens | Carretel simples | Tambor simples | Ponta de amarração | Sistema de freio | Sistema de embreagem | Painel de controle | Estrutura base
Atributos Personalizados
Tamanho da Corrente: 19–70 mm | Carga de Trabalho: 15–196 kN | Tração de Amarração: 20–150 kN | Tipo de Acionamento: Elétrico | Configuração: Carretel + Tambor | Controle: Local / Remoto
Guia de Consulta e Configuração Personalizada
Tamanho da Corrente | Carga de Trabalho | Tração de Amarração | Capacidade do Tambor | Potência do Motor | Tipo de Controle | Requisito de Instalação
Como Funciona
O motor elétrico aciona a caixa de engrenagens para girar o carretel e o tambor para operações de içamento de âncora e amarração.
A corrente é manuseada pelo carretel enquanto a corda é gerenciada pelo tambor e pela ponta de amarração para operação flexível.
Aplicações
Aplicações: Navios comerciais | Embarcações offshore | Barcos de patrulha | Barges | Operações de âncora e amarração marítima
Certificações e Vantagens
Certificações: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Vantagens: Design combinado de guincho e cabrestante | Economia de espaço | Acionamento elétrico estável | Operação flexível | Desempenho confiável
Desenho e Fotos
• Desenho de arranjo geral
• Desenho da estrutura do guincho
• Layout de instalação

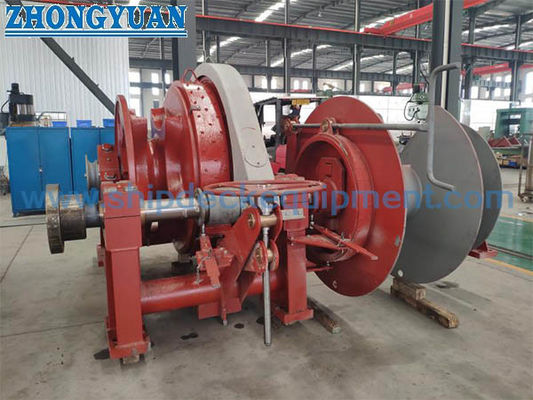

• Fotos do produto
Informações de Pedido
• MOQ: 1 Unidade
• Prazo de Entrega: Baseado no projeto
• Pagamento: T/T, L/C
FAQ
P1: Pode lidar com âncora e amarração?
R: Sim, o design combinado suporta ambas as funções.
P2: A configuração é personalizável?
R: Sim, o carretel, o tambor e a ponta de amarração podem ser personalizados.
P3: O controle remoto está disponível?
R: Sim, ambos os controles local e remoto são suportados.
