JIS F 2030 Tipo A Chocalho de Amarração de Ponto Único | Guia de Corda de Anteparo de Proa Oval

JIS F 2030Escreva A Chock de Amarração de Ponto Único.Guia de cordas de arco-íris

Visão geral do produto

O "JIS F 2030 Type A single point mooring chock", também descrito na terminologia padrão como um tubo de amarre de ponto único, é um grande equipamento de guia de corda fundido instalado no baluarte da proa do navio.Sua abertura oval fornece uma passagem suave para uma corda de amarração ou corda como a linha é conduzida entre o arranjo de amarração de ponto único fora de bordo e o equipamento de fixação a bordo do navio.

O tipo A é a configuração oval não inclinada na descrição do produto fornecida, enquanto o tipo B é a configuração oval inclinada.A série Tipo A abrange dimensões nominais de 400 a 800 mm e massas calculadas de referência de 210 a 880 kg.A selecção deve basear-se no arranjo de amarração do navio aprovado, na construção e no diâmetro das cordas, na direcção da linha de condução, no reforço local do baluarte e nos requisitos de classificação do projecto.Este é um guia de corda de bordo.Não se trata do próprio sistema de bóias de atracamento de ponto único offshore.

Especificações rápidas

• Padrão e tipo: JIS F 2030-1978 Tipo A → tubo/choque de amarre de ponto único, não inclinado, oval, para instalação no baluarte da proa.
• Faixa de tamanhos nominais: 400 / 500 / 600 / 700 / 800 mm → cinco tamanhos para combinar a passagem de corda, o layout do navio e o arranjo de amarração aprovado.
• Massa calculada de referência: 210-880 kg → importante para a manipulação da fundição, planeamento da instalação, arranjos de elevação, embalagem e transporte.
• Opções de material: aço fundido C-Mn, aço inoxidável fundido ou aço especial especificado no projeto → devem ser confirmados o grau exato, as propriedades de impacto e a rastreabilidade.
• Geometria do contacto com a corda: grande abertura oval com raios arredondados → destinada a orientar a linha de atracção, reduzindo simultaneamente o risco de contacto local acentuado e de atrito.
• Tratamento de superfície: limpeza por explosão abrasiva a Sa 21⁄2 + uma camada de primer de fábrica epóxi para aço carbono → revestimento final segue a especificação de pintura do recipiente.
• Opção de aço inoxidável: superfícies polidas de contacto com cordas e expostas → grau de polimento e rugosidade final são confirmados pelas especificações de compra.
• Área de aplicação do certificado: documentação do fabricante ou inspecção da classe → disponível de acordo com as exigências do projecto e sujeita a aprovação do desenho e à realização de inspecções.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o tipo A do JIS F 2030 e o tamanho nominal 400, 500, 600, 700 ou 800, de acordo com a disposição do recipiente aprovada e a passagem de corda necessária.

Passo 2: Indicar o tipo de corda, a construção, o diâmetro nominal, a MBL, a disposição da cadeia de chafe ou da ponta da lança, se aplicável, e as direcções horizontais e verticais esperadas do cabo.

Passo 3: Confirmar a abertura do baluarte da proa, a elevação da instalação, os espaços livres disponíveis, a interface de soldagem, o reforço local e a relação com os bites, o tampão da cadeia ou o equipamento de amarração.

Passo 4: Confirmar material: aço fundido C-Mn, aço inoxidável fundido ou aço especial de baixa temperatura/serviço de gelo.e exigência de rastreabilidade.

Passo 5: Confirmar o tratamento da superfície, o acabamento do contacto de corda, o sistema de revestimento, o escopo da EPN, a inspecção dimensional, os requisitos de certificado e quaisquer pontos de testemunha de inspeção de classe.

Etapa 6: Fornecer quantidade, tipo de embarcação, desenho de instalação, sociedade de classificação, destino, prazo de entrega exigido e fotos de referência ou dimensões de substituição existentes.

Estrutura

Oval cast body | Non-inclined Type A rope passage | Smooth rope-contact radii R and R1 | Bulwark-mounted welded interface | Reinforced casting sections | Carbon-steel coating or polished stainless-steel finish

Vantagens da fixação, fundição e instalação

• A abertura oval fornece uma grande passagem de corda para arranjos de fixação de ponto único de proa e acomode as faixas de corda de referência indicadas sem introduzir uma borda afiada na abertura do baluarte.
• Os raios redondos de contato da corda ajudam a guiar o arremessador ou a corda e reduzem a flexão e a abrasão locais em comparação com uma abertura de placa inacabada; o desgaste real da linha também depende do ângulo do chumbo,construção de cordas, tensão, movimento e condição da superfície.
• Os cinco tamanhos nominais permitem ao designer do navio coordenar a abertura do botão com o diâmetro da corda, o cabo da linha, a geometria do baluarte,e do equipamento de amarração circundante, em vez de selecionar apenas pelo tamanho do navio.
• Para o aço fundido C-Mn, o controlo de fabrico deve centrar-se nas propriedades químicas e mecânicas, tratamento térmico, solidez da fundição, precisão dimensional, controlo da reparação e soldadura,e revestimento suave da superfície de contato da corda.
• Para o aço inoxidável fundido, a qualidade exata, o processo de fundição, o ambiente de corrosão, a compatibilidade da soldagem, o tratamento térmico, o decapagem/pasivação,e o requisito de polir deve ser confirmado antes da produção.
• O choke transfere forças de contato de corda para o baluarte e estrutura de suporte soldados.espessura da placa circundante, e direcções de condução admissíveis.
• Os grandes tamanhos e massas exigem um plano de manuseio e instalação controlado, incluindo pontos de elevação temporários ou arranjos aprovados de arremessos, tolerância de montagem, sequência de soldagem,e inspecção pós-soldagem.
• A inspecção de classificação, a certificação de materiais, a EQN e a aceitação final podem ser organizadas de acordo com o âmbito do projecto acordado; não são automaticamente incluídas a menos que especificadas na ordem de compra.

Atributos personalizados

• Padrão: JIS F 2030-1978 → referência dimensional e de tipo indicada pelo cliente; deve ser confirmada a aceitação atual do projeto e o valor original.
• Tipo: Configuração oval não inclinada do tipo A → diferenciar da configuração oval inclinada do tipo B.
• Tamanho nominal: 400 / 500 / 600 / 700 / 800 mm → selecionado por passagem de corda, direção de condução, espaço de instalação e desenho do recipiente.
• Material: aço fundido C-Mn / aço inoxidável fundido / aço especial → a qualidade exata e as propriedades específicas dos componentes são específicas do pedido.
• Massa de referência: 210-880 kg → suporta o manuseio, a instalação e o planeamento logístico; o peso final segue o desenho aprovado e o material real.
• Tratamento de superfície: Sa 21⁄2 + primer de fábrica epóxi ou aço inoxidável polido → sistema de revestimento/poluição final deve ser especificado.
• Instalação: arranjo de soldadura do baluarte da proa → estrutura local, detalhes da soldadura, reforço e acesso permanecem da responsabilidade do estaleiro ou do designer.
• Requisito de certificado: certificado do fabricante ou certificado de classe de acordo com a ordem → sujeito à aprovação da classe, escopo de inspeção e arranjo de pesquisa.

Como funciona

Mooring hawser approaches the bow → Line passes through the oval Type A chock → Smooth radii guide the line and limit sharp local contact → Rope force is transferred through the cast body and welded bulwark structure → Line is secured by the approved shipboard mooring arrangement

Aplicações

Large commercial vessels | Tankers fitted for single point mooring | Bulk carriers | Bow mooring stations | Temporary offshore mooring operations | Newbuilding projects | Replacement of JIS F 2030 Type A mooring pipes

Certificações e vantagens

Os certificados de materiais, os registos de inspeção dimensional, os relatórios de EQM e a inspeção de classificação podem ser organizados de acordo com as exigências do projeto.A aprovação da classificação e o âmbito da pesquisa devem ser confirmados antes da cotação e estão sujeitos ao desenho aprovado e às regras de classe aplicáveis..

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

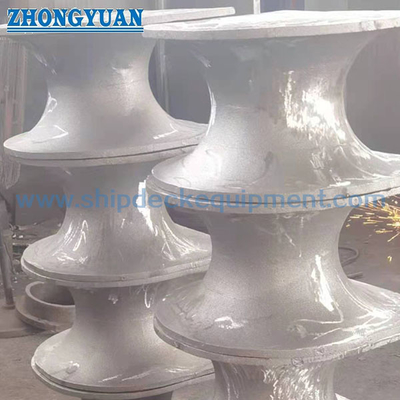

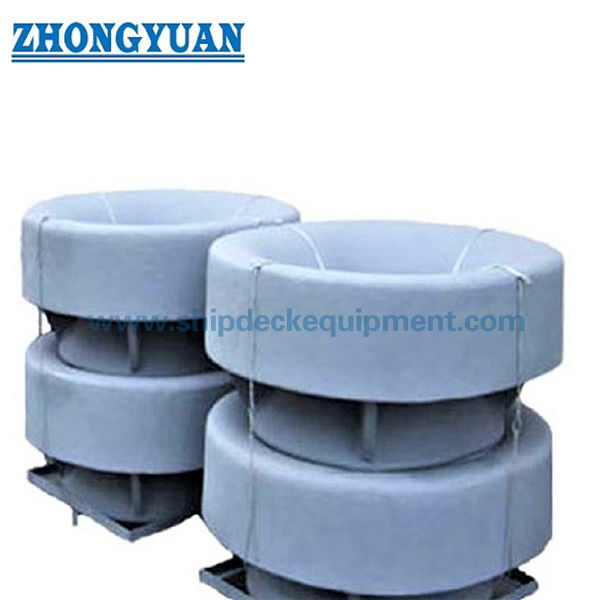

Desenho e Fotos

Perguntas frequentes

P1: Qual a diferença entre o JIS F 2030 Tipo A e Tipo B?

A1: De acordo com a descrição do produto fornecida, o Tipo A é a configuração oval não inclinada e o Tipo B é a configuração oval inclinada.chumbo de corda, posição de instalação e o desenho original da norma ou do projecto aprovado.

P2: Pode ser utilizada a tabela de referência das cordas como única base de selecção?

A: Não. Os diâmetros de referência são um guia dimensional inicial. A seleção final deve também considerar a construção da corda e MBL, arranjo chafe-chain ou hawser-end, ângulos de condução da linha,carga dinâmica, pressão de contacto, resistência local do baluarte e requisitos de classe/proprietário.

Q3: Que informações são necessárias para uma cotação aprovada pela classe?

A3: Fornecer o desenho JIS ou do recipiente original, tamanho nominal, qualidade do material, dados da corda, desenho de instalação e reforço, especificação de revestimento ou polimento, NDE e âmbito de ensaio,Requisito de certificado, quantidade, destino e calendário de entrega exigido.
