Bloco de Polia Vertical para Cabo de Aço | Conjunto de Polia para Cabo de 20–76 mm

Bloco vertical de cordas de arame.

Visão geral do produto

O bloco de enxame vertical de fio de arame é um componente fixo de mudança de direção usado para guiar uma corda de arame de aço em movimento através de um plano vertical controlado.Sistemas de elevação por guincho, guinchos de operação de portas de rampa, arranjos de guinchos de reboque, embarcações de engenharia, balsas, barcos de trabalho, navios de propósito especial e equipamento de doca.A faixa rotativa ranulada suporta o caminho da corda e muda de direção enquanto transfere a reação da corda resultante através do eixo, estrutura e fundação de montagem.

O produto é selecionado como parte do sistema completo de corda de arame e guincho.,Devem igualmente ser confirmadas a velocidade de funcionamento, o ciclo de funcionamento, o ângulo de mudança de direcção, o ângulo da frota, o diâmetro de passo da vaga exigido, o perfil da ranhura, a disposição do eixo e do rolamento e a fundação da instalação.Vertical, stand/pedestal, verões horizontais, parafusados e soldados podem ser configurados para se adequarem ao layout do equipamento.A faixa de guia e a sua estrutura de apoio devem ser verificadas segundo o projecto de elevação aplicável., inspecção, ensaio e requisitos de classe ou regulamentares.

Especificações rápidas

• Faixa de cabos de arame de aço: 20 a 76 mm → abrange os arranjos de guia de guia para guindastes de elevação, guindastes de portas de rampa, guindastes de reboque e outros sistemas de cabos de arame de navegação marítima ou de docas.
• Diâmetro da faixa fornecido Φ: 340 a 1120 mm → o desenho deve confirmar se Φ é o diâmetro exterior ou o diâmetro do passo antes de verificar a relação D/d final.
• Intervalo de envelope principal: A 280 a 1350 mm, B 390 a 1250 mm, H 220 a 720 mm → útil para planeamento preliminar de equipamento, acesso e fundação.
• Aplicações típicas: equipamento de elevação, guinchos de elevação, guinchos de operação de portas de rampa, guinchos de reboque e sistemas de cabos de arame na doca → o modelo final deve corresponder à trajetória real da corda e à caixa de carga.
• Opções de configuração: vertical, vertical/pedestal, horizontal, virada ou soldada → selecionar de acordo com a direção da corda, o ângulo de mudança de direção, o acesso de manutenção e a estrutura de suporte.
• Opções de material e acabamento: aço fundido, aço C-Mn, aço ligado ou aço suave com Sa 21⁄2 de pulverização e primer de fábrica epóxi, polimento, galvanização,ou revestimento de projeto → qualidade exata e acabamento seguem o dever e ambiente.
• Foco de operação: guia controlada de corda de arame, perfil de sulco adequado, rotação livre da enxada,e inspeção acessível → suporta roteamento de corda previsível e contato deslizante reduzido no ponto de mudança de direção.
• Certificados: a documentação do fabricante ou a certificação relacionada com a classe podem ser organizadas de acordo com os requisitos do projeto, o serviço pretendido e o escopo de inspeção acordado.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar a aplicação e a rota da corda: equipamento de elevação, guincho de elevação, guincho operador da porta da rampa, guincho de reboque, guincho de doca, tipo de embarcação, posição de instalação, direção da corda de entrada,direção da corda de saída, e o ângulo de mudança de direcção exigido.

Passo 2: Fornecer os dados da corda de arame de aço: diâmetro nominal, construção, tipo de núcleo, direção de colocação, carga mínima de ruptura, fabricante da corda e diâmetro mínimo recomendado do trecho da faixa.

Passo 3: Confirmar a carga de serviço e de projecto do sistema: puxa máxima da linha ou tensão de corda de projecto, carga de retenção do travão, velocidade de funcionamento, fator dinâmico, ciclo de serviço,Força de funcionamento da caixa de carga de elevação ou da porta da rampa, se aplicável, e choque esperado ou carga transitória.

Passo 4: Selecionar a disposição: vertical, de apoio/pedestal, horizontal, com parafusos ou soldado; fornecer o desenho do equipamento e da fundação, espaço disponível, espaço livre de manutenção, ângulo da frota de cordas,e direção de carga pretendida.

Passo 5: Confirmar o material e as peças rotativas: grau de enxame e estrutura, exigência de endurecimento da ranhura, material do eixo, tipo de rolamento ou bucha, vedação, método de lubrificação e peças de desgaste substituíveis.

Etapa 6: Confirmar o tratamento de superfície, a quantidade, a norma de elevação ou marinha aplicável, o certificado e o âmbito de inspecção, o destino, o prazo de entrega exigido,e a foto GA ou de referência aprovada antes da produção.

Estrutura

Grooved steel sheave | Shaft and retaining arrangement | Bearing or bushing system | Vertical support frame | Bolted or welded mounting base | Lubrication and sealing points as specified | Marine coating or project finish

Orientação, instalação e vantagens de qualidade do fio

• A faixa de ranhuras giratórias guia a corda de arame elétrico e muda sua direção através do contato de rolagem, ajudando a evitar deslizamento direto sobre uma borda de aço fixa quando a corda está corretamente alinhada.
• O tamanho da vaga e a geometria do sulco devem corresponder à construção real da corda.
• A posição do guia deve ser coordenada com o tambor do guincho, feixes adjacentes, mecanismo da porta da rampa, reeving elevador,ou tração de chumbo para que o ângulo da frota e o chumbo lateral permaneçam dentro do arranjo permitido pelo fornecedor do equipamento e da corda.
• A tensão da corda agindo através de uma mudança de direção cria uma reação combinada no eixo, quadro, parafusos de montagem ou soldas e estrutura de suporte.A reação depende tanto da tensão da corda quanto do ângulo da corda incluída.
• Para o serviço dos equipamentos de elevação, o bloco de enxame, a fundação, os fatores de segurança, a rastreabilidade do material, a inspecção, os ensaios de prova e a marcação devem ser verificados como parte do sistema de elevação aplicável;O diâmetro da corda por si só não estabelece uma capacidade de elevação.
• O endurecimento das ranhuras, as buchas auto lubrificantes ou os elementos de amortecimento das vibrações podem ser especificados quando necessário, mas o método, o material, a dureza, a disposição da lubrificação,e os critérios de inspecção devem ser confirmados antes da cotação.
• Áreas acessíveis de eixo, rolamento ou bucha, sulco e contato de corda suportam inspeção de rotina, lubrificação, medição de desgaste e planejamento de substituição.

Atributos personalizados

• Função do produto: Guia de fio-cordão e feixe de mudança de direção → utilizado com um guincho ou sistema de revestimento para controlar a trajetória da corda e redirecionar a corda em curso.
• Diâmetro da corda: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → a selecção preliminar do modelo segue a série de dimensões fornecida.
• Serviço típico: Guincho de elevação / guincho de porta de rampa / guincho de reboque / guincho de doca → cada aplicação requer sua própria caixa de carga, rota de corda, função e revisão de aprovação.
• Configuração: Vertical / stand / horizontal, com montagem com parafusos ou soldada → escolha de acordo com o comando da corda, o layout do equipamento, o acesso à manutenção e o design da fundação.
• Material: aço fundido / aço C-Mn / aço ligado / aço leve → devem ser confirmados o grau exacto, a rastreabilidade, o tratamento térmico e a soldabilidade.
• Superfície da ranhura: Machinada e opcionalmente endurecida → o perfil da ranhura, o raio de contato, o acabamento da superfície e os requisitos de dureza devem corresponder à corda selecionada.
• Rolamento e lubrificação: a confirmar → especificar o rolamento, a bucha plana, a bucha auto-lubrificante, as vedações, os pontos de lubrificação e o intervalo de manutenção, conforme necessário.
• Base de carga: Para ser confirmado → a seleção do modelo requer tensão de corda de projeto, ângulo de mudança de direção, fator dinâmico, função e reação da fundação; o diâmetro da corda não é uma classificação de carga.
• Requisito de certificado: De acordo com o âmbito do projeto → certificado do fabricante, certificado de material, relatório de inspeção, documentação relacionada com o levantamento ou envolvimento da classe devem ser acordados antes da encomenda.

Como funciona

Wire rope leaves the winch drum or preceding sheave → Rope enters the machined groove → The rotating sheave guides the rope and changes its direction → Shaft and frame transfer the resulting reaction to the mounting foundation → Rope continues toward the lifting reeving, mecanismo da porta da rampa, chumbo de reboque ou outro ponto de trabalho

Aplicações

Marine and industrial lifting equipment | Lifting winches | Ramp door operating winches | Ro-Ro ferries and landing craft | Towing winches and towing-wire routing | Engineering vessels | Workboats and special-purpose ships | Dock and shipyard winch systems

Certificações e vantagens

Os certificados e a inspecção podem ser organizados de acordo com os requisitos do projecto, a rastreabilidade dos materiais, o âmbito de ensaio acordado e o procedimento de aprovação da sociedade de classificação.A disponibilidade e os requisitos de testemunhas devem ser confirmados antes da cotação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

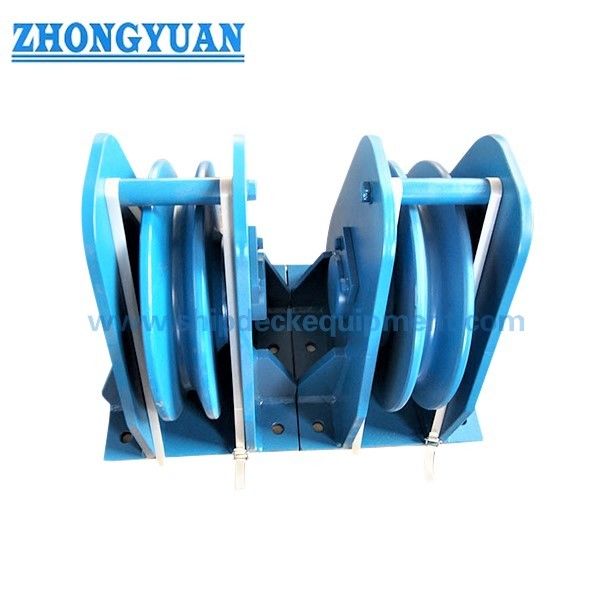

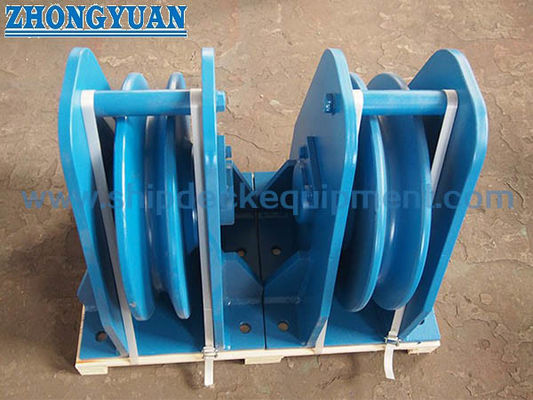

Desenho e Fotos

Perguntas frequentes

Q1: Como é selecionado o modelo de feixe de guia correto?

A1: Comece com o diâmetro da corda, mas também confirme a construção da corda, a carga mínima de quebra, a tensão da corda de projeto, a tração da linha do guincho, a carga de retenção do travão, a velocidade de funcionamento, o ângulo de deflexão, o ciclo de trabalho,Perfil do sulcoA tabela dimensional por si só não é uma tabela de capacidade de carga.

P2: Pode ser utilizado um modelo de bainha de guia para sistemas de elevação, porta de rampa e reboque?

A2: Somente quando o projecto real tiver sido verificado para esse serviço.e reacções de fundaçãoUm modelo não deve ser transferido entre aplicações com base apenas no diâmetro da corda.

Q3: Qual a diferença entre a instalação com parafusos e a instalação com solda?

A3: Uma base com parafusos pode suportar a remoção e a manutenção quando a fundação, os elementos de fixação e a pré-carga forem projetados corretamente.Uma base soldada fornece uma ligação permanente, mas requer compatibilidade de material confirmada, detalhes da solda, acesso, inspecção e reforço da estrutura de suporte.
