Rolante de guia marítimo para o reboque de cordas, fios de arame e guias de cadeias

Rolante de guia marítimo para o reboque de cordas, fios de arame e guias de cadeias

Visão geral do produto

O rolo de guia marinho é um componente giratório de orientação de linha utilizado para rotear uma corda de reboque, uma corda de aço, uma cadeia ou outra linha aprovada pelo projeto através de um caminho controlado em navios de engenharia,FerriesDependendo do desenho de instalação, o rolo pode ser organizado verticalmente, horizontalmente ou em um suporte inclinado.

A tabela de dimensões fornecida abrange diâmetros de rolos de 65 a 203 mm, larguras de rolos de 76 a 152 mm, furo de eixo de 25,4 a 38,1 mm,e o diâmetro máximo recomendado do fio de arame de 8 a 20 mm, se indicadoPara reboque, manuseio de cadeias ou orientação de linhas de elevação, o conjunto completo de rolamentos, eixo, tubos ou rolamentos, suportes, partes de retenção, soldas ou parafusos,e a fundação local devem ser verificadas em relação à tensão real da linha, direcção da carga, efeitos dinâmicos, ciclo de trabalho e fator de segurança exigido antes da utilização.

Especificações rápidas

• Tipo de produto: Rolante de guia marinho → componente de contacto giratório para corda de reboque controlada, corda de aço ou roteamento de cadeia.
• Serviço primário: Orientação de linha de reboque / linha de guincho / cadeia → orienta a linha entre a maquinaria de bordo, os pontos de roteamento do convés e a direção de trabalho.
• Serviço opcional de linha de elevação: sujeito à carga de projeto verificada e à aprovação do projeto → o rolo não é um aparelho de elevação independente ou um acessório de elevação.
• Disposições de instalação: vertical/inclinado/horizontal → orientação deve seguir as direcções reais da linha de entrada e saída.
• A gama de rolamentos fornecida: 65203 mm de diâmetro e 76152 mm de largura → dimensões de referência para a selecção inicial do rolamento e do local de instalação.
• Distância recomendada entre cabos de arame no quadro fornecido: 8 ∼20 mm, quando indicada → a distância declarada separadamente de 20 ∼76 mm requer confirmação antes da publicação.
• Disposição do furo e desgaste: furo de 25,4 ∼ 38,1 mm com arbustos de bronze na maioria dos tamanhos listados → liga de arbustos, lubrificação, ajuste do eixo e método de substituição devem ser confirmados.
• Base de carga e certificação: não é fornecida nenhuma SWL, carga de reboque ou capacidade de elevação → a carga admissível e o âmbito do certificado devem ser estabelecidos a partir do projeto completo.

Técnica principal

Guia de selecção e consulta

Passo 1: Confirmar o serviço efetivo: orientação da corda de reboque, orientação da corda de fio de reboque, orientação da cadeia, orientação da linha do guincho ao convés ou orientação da linha dentro de um sistema de elevação ou manuseio.

Passo 2: Confirmar o tipo e a construção da linha: corda de aço, corda de fibra ou cadeia.e critérios de desgaste a verificar em relação ao perfil do rolo.

Passo 3: Confirmar a instalação vertical, horizontal ou inclinada, juntamente com as direcções da linha de entrada e saída, o ângulo máximo de condução, o ângulo da frota e o espaço de montagem disponível.

Passo 4: Selecione o diâmetro do rolo, largura, furo, armazém de arbusto ou rolamento e perfil de contato do desenho do projeto.Confirmar o requisito de curvatura mínima com o fabricante da corda.

Passo 5: Fornecer a tensão máxima da linha de reboque, a tração do guincho, a carga da cadeia ou a carga da linha de elevação, conforme aplicável, incluindo a tolerância dinâmica ou de impacto, o ciclo de trabalho, a direção da carga e o fator de segurança necessário.

Passo 6: Confirmar os materiais do rolo, do eixo, do suporte e do arbusto; endurecimento da superfície ou superfície de desgaste substituível; método de lubrificação; sistema de revestimento e ambiente de corrosão.

Etapa 7: Confirmar a quantidade, o certificado e o âmbito de inspecção, o tipo de embarcação ou equipamento, o desenho ou a fotografia da instalação, o destino da entrega e o prazo de entrega exigido.

Estrutura

Corpo de rolos. Superfície de contato de corda ou cadeia para perfil aprovado. Eixo/eixo.Ou arranjo de montagem horizontal. Interface soltada ou parafusada.

Vantagens do reboque, da orientação da cadeia e da instalação

• O rolo giratório muda o caminho da corda de reboque, fio ou cadeia com menos contato deslizante do que uma borda afiada fixa, ajudando a reduzir a abrasão local quando o rolo permanece livre para girar.
• Disposições verticais, horizontais e inclinadas permitem que o eixo do rolo seja combinado com a rota real da linha, em vez de forçar a linha a uma mudança de direção inadequada.
• O diâmetro e o perfil de contacto dos rolos devem corresponder à construção da linha e às exigências de curvatura.e orientação da cadeia podem exigir um perfil de contacto e uma avaliação do desgaste específicos.
• Uma caixa de bronze substituível pode simplificar a manutenção de peças de desgaste, mas o bronze sozinho não prova operação auto-lubrificante.e o acabamento do eixo deve ser confirmado.
• As superfícies de contato com a corda devem ser lisas e livres de aberrações, bordas afiadas, salpicaduras de solda e defeitos de revestimento.e provisões de desgaste substituíveis, se necessário.
• Para o serviço de reboque ou de linha de elevação, o percurso completo da carga através do rolo, do eixo, dos suportes, das soldas ou parafusos,e fundação local devem ser verificados para a direção real da linha e condição de funcionamento dinâmico.
• O acesso de inspecção deve permitir verificar a rotação do rolo, a distância entre o arbusto ou o rolamento, a retenção do eixo, a corrosão, a segurança dos elementos de fixação e o desgaste do contacto da corda ou da cadeia durante o serviço.

Atributos personalizados

• Tipo de produto: Rolante de guia marinho → um componente rotativo para o encaminhamento de linhas, não um guincho a motor, uma máquina de reboque ou um dispositivo de elevação independente.
• Utilização primária: Guia de corda de reboque / corda de arame de aço / cadeia → selecionada de acordo com a trajetória real da linha, o perfil de contato e a carga de funcionamento.
• Configuração: vertical / inclinado / horizontal → escolha de acordo com a disposição do convés e a direção da linha de entrada ou saída.
• Diâmetro do rolo de referência: 65 ̊203 mm → faixa mostrada no quadro de dimensões fornecido.
• Diâmetro da corda de fio de referência: 8 ̇ 20 mm, quando indicado → os tamanhos de corda declarados maiores exigem uma tabela de projeto confirmada separada.
• Compatibilidade com a cadeia: sujeito a confirmação → o tamanho da cadeia, a inclinação, a orientação do elo, a pressão de contacto e a tolerância de desgaste devem corresponder ao desenho do rolo.
• Busca: Busca de bronze para a maioria dos tamanhos listados → liga exata, lubrificação, folga do eixo e método de substituição a confirmar.
• Material: aço fundido / aço C-Mn / aço ligado / aço leve → grau final, tratamento térmico e dureza da superfície dependem da carga e dos requisitos de desgaste.
• Aplicação na linha de elevação: apenas específico do projeto → a carga admissível, o fator dinâmico, o fator de segurança, os requisitos de ensaio e o âmbito de aprovação devem ser confirmados antes da utilização.
• Requisito de certificado: Disponível de acordo com o escopo da encomenda → a rastreabilidade do material, a inspeção do fabricante, a verificação da carga e a testemunha da classe devem ser acordadas antes da cotação.

Como funciona

Corda de reboque, corda de arame, or chain approaches the guide roller → The line contacts the approved roller surface → Roller turns as the line moves → The line is redirected through the required route → Reaction load passes through the shaft and supports to the verified foundation

Aplicações

Engineering vessels | Tug and towing systems | Towing winch line routing | Salvage and special-purpose vessels | Ferry deck machinery | Steel wire-rope handling systems | Chain guidance positions | Shipboard lifting or handling systems subject to approved load design | Dockside handling equipment

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, a rastreabilidade do material, o escopo da inspeção, a verificação da carga e o procedimento de aprovação da sociedade de classificação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

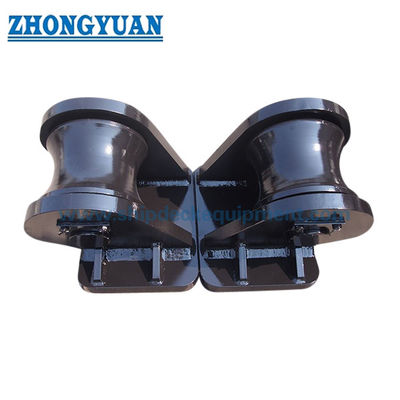

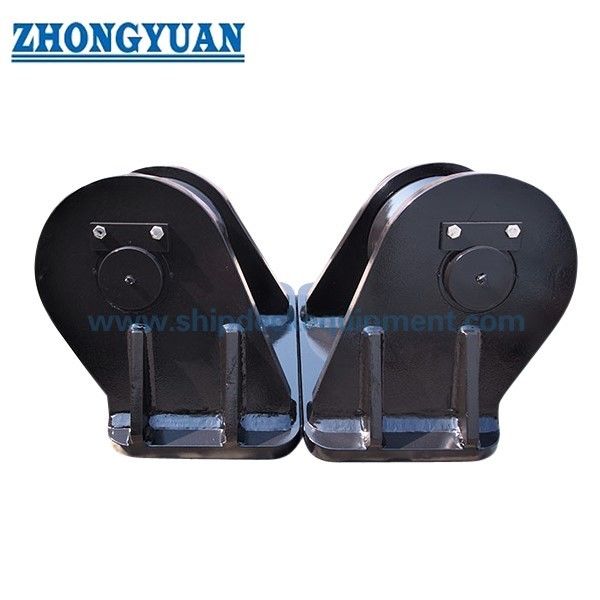

Desenho e Fotos

Perguntas frequentes

P1: Como deve ser selecionado o rolamento de guia marinho correto?

A1: Confirmar o tipo de linha, o diâmetro ou o tamanho da cadeia, a construção, as direções de entrada e saída, o ângulo de condução, a tensão máxima, a tolerância dinâmica, a orientação do rolo, o perfil de contacto,estrutura de montagemA tabela fornecida só é adequada para selecção de dimensões preliminares.

P2: Pode o mesmo rolo ser usado para corda de aço, corda de fibra e cadeia?

R2: Não automaticamente. A corda de arame requer uma relação de curvatura aceitável e uma superfície de contato lisa. A corda de fibra pode exigir diferentes condições de superfície e ranhuras,enquanto a orientação da cadeia precisa de geometria de ligação compatível, orientação de contacto e resistência ao desgaste.

P3: Este rolo de guia marinho pode ser utilizado num sistema de elevação?

A3: Só pode ser utilizado como componente de condução de linha de engenharia num sistema de elevação ou manuseio verificado.fundação, carga de projecto, fator dinâmico, fator de segurança, requisitos de ensaio e âmbito de homologação devem ser todos confirmados.
