30 ¢ 100T Gancho de Reboque Marinho de Lançamento Rápido ∙ Lançamento manual para reboques e embarcações de trabalho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Carga de trabalho segura: | 30 a 100 toneladas | Material: | Aço leve, aço C-Mn |
|---|---|---|---|
| Uso: | Amarração e reboque | Aplicativo: | Porto, Doca Seca, Doca Flutuante, Navio de Engenharia, Rebocador |
| teste: | Ensaio de protótipo, ensaio de carga de ruptura, ensaio de carga de trabalho segura, ensaio de funci | Sistema Operacional: | Liberação manual |
| Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. |
| Destacar: | Marine Quick Release Towing Hook,liberação 100t rápida que reboca o gancho,barco 100t que reboca o gancho do equipamento |
||
Descrição de produto

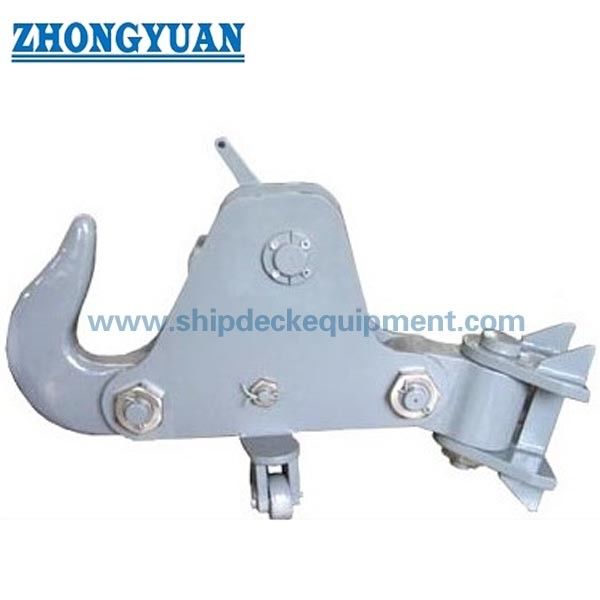

Gancho de Reboque de Liberação Rápida Marinho 30-100T | Liberação Manual para Rebocadores e Embarcações de Trabalho
Visão Geral do Produto
O gancho de reboque de liberação rápida marinho é um dispositivo de conexão de cabo de reboque montado na embarcação para rebocadores, embarcações de trabalho, embarcações de engenharia, docas flutuantes e outras unidades marítimas que requerem um ponto de liberação controlado do cabo de reboque. O gancho retém o olhal do cabo de reboque durante o reboque e é liberado localmente através do arranjo de liberação manual especificado para esta página de produto.
O conjunto do gancho transfere a força de reboque através do corpo do gancho, conexão de pivô, mecanismo de travamento, base de montagem e estrutura de suporte da embarcação. A seleção, portanto, requer a confirmação da SWL, arranjo do cabo de reboque, ângulo de reboque esperado, projeto da fundação, método de liberação, escopo de inspeção e requisito de classe. Este produto é um gancho de reboque, não um gancho de içamento, não um guincho de reboque e não um gancho de amarração de liberação rápida múltipla montado em doca.
Especificações Rápidas
- Carga de Trabalho Segura: 30 / 40 / 50 / 60 / 80 / 100 t → seis pontos de capacidade padrão para corresponder ao arranjo de reboque da embarcação.
- Modo de Liberação: liberação manual local → os dados fornecidos atualmente não confirmam liberação remota pneumática ou hidráulica para este modelo.
- Material: aço doce ou aço C-Mn → as classes exatas de chapa, forjamento, pino e material do gancho requerem confirmação do projeto.
- Comprimento Total L: 1050 a 2100 mm → o espaço de instalação e o envelope da fundação do convés aumentam com a SWL selecionada.
- Estrutura de Aço: corpo do gancho, conexão de pivô, mecanismo de travamento e liberação e base de montagem → a configuração final do componente segue o desenho aprovado.
- Tratamento de Superfície: jateamento para Sa 2.5 + uma demão de primer epóxi de fábrica → o sistema de revestimento marinho final e a espessura do filme seco seguem a especificação da embarcação.
- Escopo de Teste: protótipo, carga de ruptura, SWL e testes de operação → os fatores de teste, testemunho e critérios de aceitação estão sujeitos ao procedimento aprovado e requisito de classe.
- Foco de Aplicação: reboque de rebocadores e embarcações de trabalho → a seleção da SWL deve ser verificada com o puxão de bitola, dados do cabo de reboque, ângulos de operação e condições de serviço dinâmicas.
Principais Parâmetros Técnicos
| SWL(t) | A(mm) | B(mm) | L(mm) | R1(mm) | R2 |
| 30 | 210 | 340 | 1050 | 65 | 430 |
| 40 | 220 | 345 | 1100 | 65 | 450 |
| 50 | 276 | 448 | 1332 | 80 | 577 |
| 60 | 295 | 475 | 1415 | 85 | 613 |
| 80 | 350 | 560 | 1680 | 100 | 721 |
| 100 | 450 | 630 | 2100 | 125 | 921 |
Guia de Seleção e Consulta
Etapa 1: Confirme a SWL necessária de acordo com o plano de reboque da embarcação, puxão de bitola do rebocador, MBL do cabo de reboque, carregamento dinâmico esperado e cálculo do arquiteto naval ou classe. Não selecione o gancho apenas pelo peso morto da embarcação.
Etapa 2: Confirme o tamanho do olhal ou manilha do cabo de reboque, requisito da garganta do gancho, direção do reboque, ângulos horizontais e verticais esperados e se pode ocorrer carregamento lateral.
Etapa 3: Confirme a posição de instalação, espaço disponível no convés, arranjo da fundação, reforço estrutural, método de conexão e transferência de carga para a estrutura da embarcação.
Etapa 4: Confirme o arranjo de liberação. Esta página cobre a liberação manual local; a liberação remota pneumática ou hidráulica requer uma configuração aprovada separada e escopo do sistema de controle.
Etapa 5: Confirme as classes de material, sistema de proteção contra corrosão, acesso para lubrificação e manutenção, requisito de NDT, procedimento de teste, testemunho e escopo do certificado antes da cotação.
Etapa 6: Forneça a SWL selecionada, quantidade, tipo de embarcação, desenho de instalação, informações do cabo de reboque, sociedade classificadora, destino e tempo de entrega necessário.
Estrutura
Corpo do gancho de reboque | Conexão de pivô do gancho | Mecanismo de travamento e liberação | Alavanca de liberação manual local / interface de cabo | Base de montagem | Interface da fundação da embarcação | Revestimento protetor
Vantagens de Reboque, Liberação e Instalação
- A função de liberação rápida fornece um método controlado para desconectar o cabo de reboque quando o procedimento operacional aprovado exige a liberação do reboque.
- Os dados atuais do produto identificam a liberação manual, que mantém o arranjo básico de atuação mecanicamente direto e separa esta página dos modelos de liberação remota pneumática ou hidráulica.
- O gancho, pivô, peças de travamento e base de montagem formam um caminho de carga. A fundação do convés de suporte e a estrutura circundante devem ser verificadas para as cargas de reboque declaradas e direções de carga.
- A geometria do gancho deve ser combinada com o olhal do cabo de reboque, olhal macio ou manilha de conexão, de modo que a conexão possa ser instalada, retida e liberada sem interferência local prejudicial.
- Os ângulos de reboque permitidos e os limites de carga lateral devem ser definidos pelo projeto aprovado. Uma SWL declarada não deve ser interpretada como permitindo carregamento multidirecional irrestrito.
- O teste de liberação funcional deve verificar o engate, travamento, atuação manual, reconfiguração e comportamento de liberação de acordo com o plano de inspeção e teste aprovado.
Atributos Personalizados
- Categoria do Produto: Gancho de reboque de liberação rápida marinho → equipamento de conexão e liberação de cabo de reboque montado na embarcação.
- Faixa de SWL: 30 a 100 t → selecione entre as seis capacidades listadas apenas após revisão do sistema de reboque.
- Modo de Liberação: Liberação manual → arranjo de liberação local para a página atual; atuação remota não incluída, a menos que especificado separadamente.
- Material: Aço doce / aço C-Mn → classes exatas, tratamento térmico e rastreabilidade do material a serem confirmados.
- Instalação: Conjunto montado em fundação → detalhes de conexão, reforço e direção de carga permitida seguem o desenho aprovado da embarcação.
- Testes: Protótipo / carga de ruptura / SWL / teste de operação → fatores de carga e escopo de testemunho a serem confirmados antes da fabricação.
- Tratamento de Superfície: Jateamento Sa 2.5 + primer epóxi de fábrica → revestimento final, cor e DFT seguem os requisitos do projeto.
- Personalização: Dimensões, arranjo de liberação, revestimento e escopo de inspeção → sujeito a revisão técnica e desenho aprovado.
Como Funciona
Olhal do cabo de reboque é colocado no gancho → Mecanismo de travamento retém o gancho na posição de reboque → Carga de reboque passa pelo gancho e estrutura de montagem → Operador aciona a liberação manual aprovada → Gancho abre e libera o cabo de reboque → Mecanismo é inspecionado e reconfigurado
Aplicações
Rebocadores de porto | Rebocadores costeiro e fluviais | Embarcações de trabalho | Embarcações de engenharia | Docas flutuantes | Embarcações de serviço de dique seco | Embarcações de apoio à construção marítima | Projetos de substituição de ganchos de reboque
Certificações e Vantagens
Certificados e comparecimento de vistoria podem ser providenciados de acordo com os requisitos do projeto, escopo de teste aprovado, rastreabilidade de material e procedimento da sociedade classificadora. A disponibilidade está sujeita a revisão técnica e aprovação da classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.
Desenho e Fotos
FAQ
Q1: Como selecionar a SWL correta do gancho de reboque?
A1: A seleção deve considerar o plano de reboque da embarcação, puxão de bitola do rebocador, MBL do cabo de reboque, carregamento dinâmico, ângulo de reboque, geometria da conexão e requisitos da classe ou do arquiteto naval. A SWL do gancho não deve ser selecionada apenas pelo peso morto da embarcação.
Q2: Este gancho pode ser liberado enquanto o cabo de reboque estiver sob carga?
A2: A descrição fornecida afirma liberação sob condições de folga ou carga de trabalho segura, mas a carga de liberação permitida deve ser confirmada para o modelo exato através do projeto aprovado, instruções de operação e procedimento de teste testemunhado. Não deve ser tratado como uma alegação de liberação irrestrita sob carga.
Q3: Quais informações de instalação são necessárias antes da produção?
A3: Forneça o desenho da fundação da embarcação, posição de instalação, direção de carga e ângulos permitidos, detalhes do cabo de reboque ou manilha, SWL selecionada, arranjo do cabo de liberação, requisitos de material e revestimento, sociedade classificadora e escopo de inspeção necessário.
