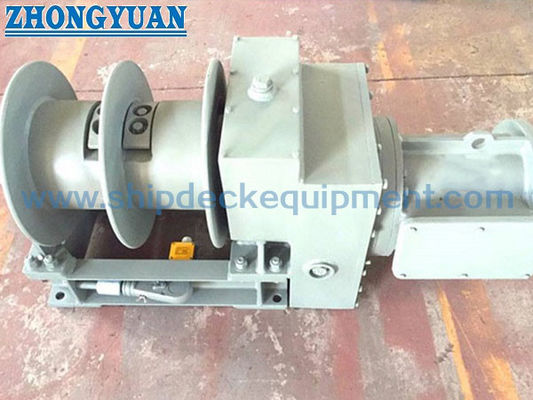

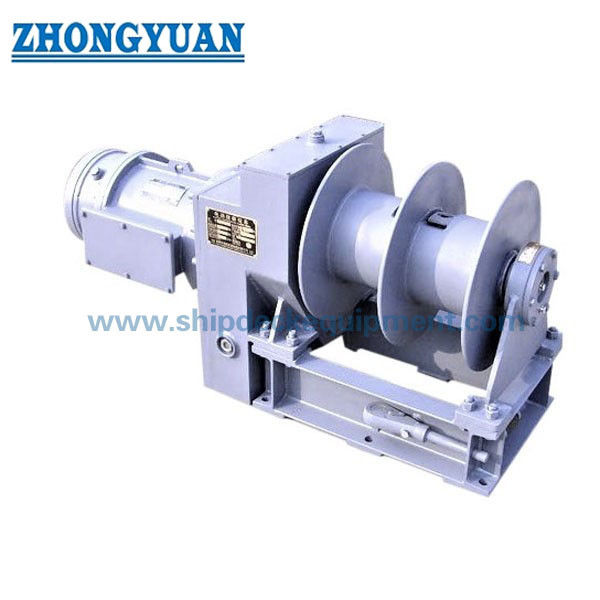

Guincho para Escada de Prático Marítimo 10–20kN com Acionamento Elétrico ISO 7364 | Equipamento para Manuseio de Escada de Prático em Convés de Navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão:: | ISO 7364:2016 | Tipo:: | Tambor elétrico simples/duplo, backup manual |
|---|---|---|---|
| Testes de fábrica:: | Ensaio de circulação sem carga, ensaio de carga de tambor, ensaio estático com carga de retenção inf | Carga de trabalho:: | 10KN, 16KN,20KN |
| Velocidade ((m/min):: | 8-12m/min | Cabo de aço: | Dia. 13 (mm); |
| Material:: | Aço suave, | Controlar:: | Controle local |
| Certificados de classificação:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes | ||
| Destacar: | guincho iso7364 da escada piloto,guincho movido a motor elétrico da escada piloto,guincho da escada 20kn piloto |
||
Descrição de produto
Guincho Marítimo para Escada de Prático 10-20kN com Acionamento Elétrico ISO 7364 | Equipamento de Manuseio de Escada de Prático em Convés de Navio
Visão Geral do Produto
O guincho marítimo para escada de prático com acionamento elétrico ISO 7364 é projetado para operações de manuseio e armazenamento de escadas de prático em conveses de navios.
Ele está em conformidade com a ISO 7364:2016, garantindo desempenho seguro e confiável em ambientes marítimos.
O guincho apresenta acionamento elétrico com backup manual, estrutura compacta e operação estável para implantação e recuperação seguras da escada.
Especificações Rápidas
• Norma: ISO 7364:2016
• Carga de Trabalho: 10 kN | 16 kN | 20 kN
• Tipo de Tambor: Tambor único | Tambor duplo
• Velocidade de içamento: 8-20 m/min
• Cabo de Aço: 6×37-13.0-170-1
• Capacidade de Cabo: até 95 m
• Tipo de Acionamento: Elétrico (backup manual)
• Controle: Controle local
• Material: Aço carbono
• Tratamento de Superfície: Sa2.5 + Revestimento epóxi
• Temperatura de Trabalho: -40°C a +50°C
Principais Parâmetros Técnicos
| Modelo | 10KN | 16KN | 20KN |
| Carga do Tambor (KN) | 10 | 16 | 20 |
| Carga de Suporte (KN) | 30 | 48 | 60 |
| Velocidade de Içamento (m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Camada de Enrolamento do Cabo no Tambor | 3 | 3 | 4 |
| Capacidade de Cabo (m) | 37 | 50 | 95 |
| Tamanho do Cabo de Aço | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Relação de Transmissão Elétrica | 75.43 | 69.48 | 51.19 |
| Relação de Transmissão Manual | 30.73 | 30.73 | 31.5 |
| Eficiência Total | 0.83 | 0.858 | 0.85 |
Guia de Seleção de Guincho
Passo 1 – Carga de Trabalho: 10 kN | 16 kN | 20 kN
Passo 2 – Tipo de Tambor: Tambor único | Tambor duplo
Passo 3 – Velocidade de Içamento: 8-12 m/min | 12-20 m/min
Passo 4 – Cabo de Aço: Cabo de aço 6×37
Passo 5 – Tipo de Acionamento: Elétrico com backup manual
Passo 6 – Controle: Controle local
Estrutura e Componentes
Estrutura e Componentes: Motor elétrico | Sistema de transmissão por engrenagens | Tambor único / duplo | Sistema de cabo de aço | Sistema de freio | Sistema de acionamento manual | Painel de controle | Estrutura de base
Atributos Personalizados
Carga de Trabalho: 10 / 16 / 20 kN
Tipo de Tambor: Único / Duplo
Velocidade: 8-20 m/min
Tipo de Acionamento: Elétrico
Controle: Local
Cabo de Aço: 6×37
Instalação: Montado em convés
Guia de Configuração Personalizada e Consulta
Carga de Trabalho | Tipo de Tambor | Velocidade de Içamento | Especificação do Cabo de Aço | Capacidade de Cabo | Requisito de Instalação
Envie os dados acima para seleção de modelo e cotação
Como Funciona
O motor elétrico aciona o tambor através da caixa de engrenagens, enrolando ou liberando o cabo de aço para manusear as escadas de prático.
O acionamento manual garante a operação durante falha de energia.
Aplicações
Aplicações: Manuseio de escada de prático | Operações em convés de navio | Navios de carga | Embarcações offshore | Operações em portos e docas
Certificações e Vantagens
Certificações: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Vantagens: Em conformidade com ISO 7364 | Acionamento elétrico estável | Design compacto | Backup manual | Manutenção fácil
Desenhos e Fotos
• Desenho de arranjo geral
• Desenho da estrutura
• Layout de instalação
• Fotos do produto
Informações de Pedido
MOQ: 1 Unidade
Prazo de Entrega: Baseado no projeto
Pagamento: T/T, L/C
FAQ
Q1: É compatível com ISO? R: Sim, ISO 7364:2016.
Q2: Operação de backup? R: Acionamento manual disponível.
Q3: Opções de tambor? R: Tambor único e duplo.
