Visão geral do produto

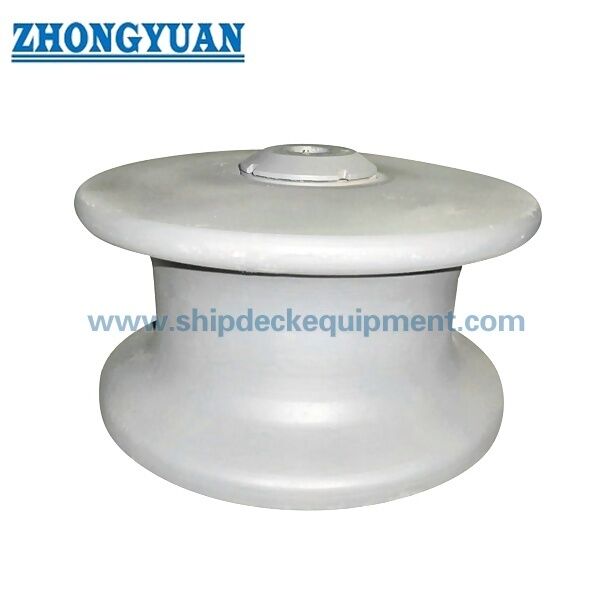

O botão de rolos de aço fundido CB/T 3861 Tipo B é um rolos único de tipo aberto utilizado em equipamentos de atracamento de navios.É instalado em posições de orientação da linha de amarração onde a disposição do navio requer uma superfície de contato de corda giratória em vez de uma borda fixaO rolo ajuda a guiar a corda de PP ou a corda de aço, reduzir o atrito local e apoiar um movimento mais suave da corda durante as operações de atracamento, deslocamento e amarração no porto.

Esta página abrange rolos de diâmetro do tipo B de 150 mm a 450 mm com SWL de 127 kN a 617 kN, de acordo com o quadro de parâmetros fornecido.O requisito técnico fornecido estabelece que o rolo montado deve suportar uma carga horizontal igual a duas vezes a SWL sem deformação permanente., rachaduras ou outros defeitos que afetem a resistência, e o conjunto de rolos deve girar flexivelmente sem entupimento.A intercâmbio dimensional deve ser confirmada por desenho quando for necessária a substituição..

Especificações rápidas

• Padrão e tipo: CB/T 3861 Tipo B tipo aberto → adequado para arranjos normais de rolos-botões de amarração de navios utilizando um rolos rotativo.

• Intervalo de diâmetro dos rolos: 150 a 450 mm → selecionar de acordo com o tamanho da corda, SWL e disposição disponível da estação de amarração.

• Intervalo SWL: 127 a 617 kN → utilizado como base de carga do produto para a verificação da resistência horizontal; não se trata de uma carga de ruptura de corda.

• Diâmetro máximo do cabo: corda de PP 32 a 80 mm / corda de aço 16 a 44 mm → referência inicial de compatibilidade para a selecção da corda.

• Referência de corda de arame de aço: 1770 MPa, 6×37 → utilizar as especificações do projecto para confirmar a selecção final.

• Desempenho da montagem: capacidade de carga horizontal de 2 × SWL sem deformações permanentes, rachaduras ou defeitos que afetem a resistência, de acordo com as exigências fornecidas.

• Requisitos de rotação: o rolo montado deve girar livremente sem entupimento → importante para a protecção da corda e inspecção de manutenção.

• Opções de rolamentos/bocas: aço inoxidável, cobre ou bronze → selecionados de acordo com a exposição à corrosão, o plano de manutenção e os requisitos do projeto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar CB/T 3861 Tipo B tipo aberto e diâmetro do rolo D exigido entre 150 e 450 mm.

Passo 2: Verifique o SWL necessário, o tipo de corda e o diâmetro máximo da corda.

Passo 3: Confirmar a exigência de material, como aço fundido, aço inoxidável ou outro material especificado pelo projeto.

Passo 4: Confirme o material do rolamento ou do arbusto, como aço inoxidável, cobre ou bronze, e confirme se o plano de manutenção exige o acesso de graxa.

Passo 5: Confirmar o tratamento da superfície: Sa 2.5 pulverização com primer de fábrica de epóxi, galvanização, polimento de peças inoxidáveis ou sistema de revestimento personalizado.

Etapa 6: Indicar a quantidade, o tipo de recipiente, a localização da instalação, os requisitos da sociedade de classificação, o desenho ou a fotografia de referência, o destino da entrega e o prazo de entrega exigido.

Estrutura

Rolante único de tipo aberto. Corpo de rolante de aço fundido. Arranjo de eixo de rolante / alfinete.Opção de rolamento / arbustos de cobre ou bronze. Ponto de manutenção de graxa. Base / estrutura de suporte de acordo com o desenho. Superfície finalizada revestida ou inoxidável

Vantagens de concepção, carga e manutenção

• O único rolo giratório proporciona uma superfície de contacto com a corda controlada e ajuda a reduzir o atrito de deslizamento em comparação com uma borda fixa de guia de corda.

• A gama Tipo B abrange SWL 127 a 617 kN, dando vários tamanhos normalizados para diferentes traçamentos de estações de atracamento e diâmetros de cordas.

• O requisito de desempenho fornecido utiliza uma condição de carga horizontal de 2 × SWL, ajudando os estaleiros a verificar o conjunto de rolos contra deformações permanentes, rachaduras e defeitos que afetam a resistência.

• A rotação livre após a montagem é um ponto chave de inspecção. A rotação suave reduz o desgaste da corda e facilita a identificação de problemas de manutenção antes da operação.

• As opções de rolamentos/bosques de aço inoxidável, cobre ou bronze podem ser selecionadas de acordo com a exposição à corrosão, a prática de lubrificação e a preferência de manutenção.

• O acesso à manutenção de graxa permite a lubrificação regular para que o rolo possa continuar a mover-se sem problemas no serviço marítimo.

• A superfície de fundição, o raio de contato da corda, a adequação do eixo e a preparação do revestimento devem ser verificados cuidadosamente, porque afetam diretamente a proteção da corda, a rotação e a aceitação da inspeção.

Atributos personalizados

• Padrão: CB/T 3861 → utilizar quando a especificação do navio ou o desenho do estaleiro exigirem esta norma chinesa de rolos marítimos.

• Tipo: Tipo B tipo aberto → arranjo de rolos únicos expostos para orientação da linha de amarre.

• Diâmetro do rolo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecione por SWL, diâmetro da corda e espaço de instalação.

• SWL: 127 a 617 kN → referência de carga nominal do produto da tabela fornecida; não SWL de elevação e não carga de quebra de corda.

• Corda aplicável: corda de PP e corda de aço → referência de corda de aço na tabela é 1770 MPa, 6×37.

• Material: aço fundido como base do produto → aço fundido inoxidável e outras opções de materiais enumeradas devem ser confirmadas por desenho e especificação do projeto.

• Rolamentos/Bush: aço inoxidável, cobre ou bronze → selecionados de acordo com a resistência à corrosão e os requisitos de lubrificação.

• Tratamento de superfície: Sa 2.5 de pulverização + epoxi primer, galvanizado, polido ou personalizado → revestimento final deve seguir as especificações de revestimento do recipiente.

• Requisitos de certificado: Certificado do fabricante ou certificado de classe de acordo com a ordem → âmbito de inspecção da classe deve ser confirmado antes da cotação.

Como funciona

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

Aplicações

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspeção, a rastreabilidade do material, os requisitos de verificação da carga e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

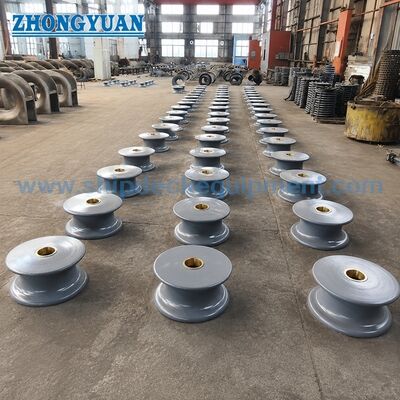

Desenho e Fotos

Perguntas frequentes

Q1: Como deve ser selecionado o tamanho correto do rolinho CB/T 3861 Tipo B?

A1: Seleccionar o diâmetro do rolo de acordo com o diâmetro do cabo SWL, da corda PP ou da corda de aço exigido, o espaço de instalação e o desenho do arranjo de amarre do navio.O SWL e o diâmetro máximo do cabo devem ser ambos verificados antes da cotação.

P2: A SWL na tabela é a mesma que a carga de quebra de corda ou a SWL de elevação?

R2: Não. O SWL listado é a referência da classificação de carga do produto para o botão de rolamento de atracamento. Não deve ser tratado como carga de quebra de corda, MBL de corda ou SWL de equipamento de elevação.

P3: O que deve ser verificado antes da produção ou da inspecção de classe?

A3: Confirmar o tipo padrão, tamanho, grau de material, material de rolamentos ou arbustos, tratamento de superfície, desenho, âmbito de inspecção e requisitos de certificado.Se for exigido um certificado de classe ou uma inspecção testemunhada, deve ser confirmada antes da cotação.
