O tipo CO do ISO 5894 Recessed a multi tampa de câmara de visita Marine Outfitting dos parafusos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
| Documento: | Marine manhole cover CBT 43...14.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Standard: | ISO 5894:2018 | Material: | Mild Steel, Stainless Steel |
|---|---|---|---|
| Test: | Hydraulic Pressure Test | Dimension: | As Standard or Customized, As client’s drawing |
| Application Type: | Water-tight, Gas Tight, Oil Tight | Type: | Type CO, Bolted, Flush with deck |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished Stainless Steel, customized surface treatment available. | Classification Certificates: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Destacar: | Tampa de câmara de visita do fuzileiro naval do ISO GB 11628,Tampa de câmara de visita marinha do GB 11628,O ISO levantou a tampa de câmara de visita |
||
Descrição de produto

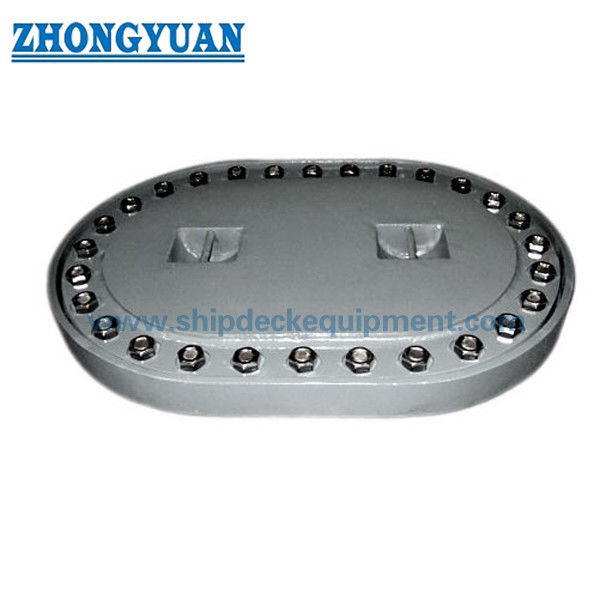

ISO 5894 Tipo CO Cobertura de escotilha de parafusos múltiplos
Descrição:
O tipo CO ISO 5894 é um buraco de escoamento oval de cobertura embutida com cobertura de parafusos múltiplos para navios.É feito de aço e pode ser usado para vários navios. O parafuso é feito de aço inoxidável, e a porca pode ser de aço inoxidável ou bronze ou cobre. Se você estiver interessado em nossos produtos, por favor entre em contato conosco para mais informações.
Especificação técnica principal:
- Padrão: ISO 5894:2018;
- Material: aço leve, aço inoxidável;
- Ensaio: ensaio de pressão hidráulica;
- Dimensão: Padrão ou personalizada, conforme o desenho do cliente;
- Tipo de aplicação: impermeável, impermeável a gases, impermeável a óleo;
- Tipo: Tipo CO, com parafusos, com convés;
- Tratamento de superfície: arejamento até S2.5 + uma camada de primer de fábrica epóxi, polido, galvanizado, disponível tratamento de superfície personalizado;
- Certificados de classificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parâmetros técnicos principais:
| Tamanho nominal L1 × b1 |
L2 | b2 | 1 3 | b3 | L4 | b4 | t | Ferramentas de fixação Diâmetro |
Ferramentas de fixação Número |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| NOTA 1 t é para espessura mínima, as espessuras não indicadas no quadro podem ser concebidas de acordo com a prática dos construtores | |||||||||
Chave: 1 placa de coaming, 3 tampa, 2 anel de placa, 4 junta, 5 alça, 6 marcação 7 parafuso de levantamento, 2 × M20
O tamanho e os detalhes da solda devem satisfazer a norma industrial reconhecida.
As dimensões indicadas entre parênteses () podem ser ajustadas.
NOTA 1 Os parafusos de abertura 2 × M20 podem ser escolhidos pelo utilizador, se adequado.
NOTA 2 l 1 х b 1 é uma abertura livre.
NOTA 3 O tipo de alça pode ser concebido e alterado de acordo com a prática do construtor.
Desenho da ISO 5894 Tipo CO Furo de escoamento oval com tampa de parafusos
