Roller Bar Anchor Chain Cable Stopper com Gancho JIS F 2031 para 70 ′′ 132mm Large Anchor Chain

Roller Bar Anchor Chain Cable Stopper com Gancho JIS F 2031 para 70 ′′ 132mm Large Anchor Chain

Visão geral do produto

O tampão do cabo da cadeia de âncora do tipo barra de rolos de 70132 mm com gancho é instalado na rota da cadeia de âncora, normalmente na frente do travão e alinhado com a disposição da cadeia de âncora do navio. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

O projeto do gancho permite que a rolha se ligue à cadeia de âncora e funcione como um gancho de retenção da cadeia de âncora dentro do arranjo da rolha.Esta página foi escrita para grandes cadeias de ancoragem de 70 mm a 132 mm, em que a adequação da cadeia, a resistência da fundação, a direção da corrente, a qualidade do material, o tratamento de superfície e o âmbito do certificado devem ser confirmados antes da produção.O produto é um dispositivo de fixação da cadeia de ancoragem, não um gancho de elevação ou aparelho de elevação.

Especificações rápidas

• Tipo de produto: tampão de cabo de cadeia de ancoragem tipo barra de rolos com gancho → arranjo de retenção de cadeia para sistemas de ancoragem de navios.
• Faixa de tamanho da cadeia: 70~132 mm → adequada para cadeias de ancoragem de grande diâmetro, em que a base do convés e a direção da linha de condução da cadeia devem ser verificadas.
• Referência padrão: JIS F 2031 → referência padrão atual do tampão de cabo; o JIS F 2032 pode aparecer em desenhos antigos e deve ser verificado apenas a compatibilidade da substituição.
• Função do gancho: gancho de retenção da cadeia de ancoragem → liga o elo da cadeia e ajuda a segurar a cadeia dentro do arranjo do tampão; não é um gancho de elevação.
• Principais dimensões fornecidas: h, h1, h2, L, L1, L4, B, b e D → úteis para o layout do convés, verificação de fundação e confirmação de cotação.
• Intervalo de peso aproximado: 1.096 ∼ 5.750 kg → importante para o manuseio, embalagem, transporte e planeamento de instalação do estaleiro.
• Opções de materiais: aço leve, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular e forja de aço → a qualidade final do material e a via de fabrico devem seguir as exigências do projeto.
• Tratamento de superfície: Sa 2.5 blasting + uma camada de epoxy shop primer, galvanizado, polido ou tratamento personalizado → revestimento final para corresponder às especificações do recipiente.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o tampão do cabo da cadeia de ancoragem do tipo barra de rolos JIS F 2031 com gancho.

Passo 2: Confirmar o diâmetro nominal da cadeia de ancoragem de 70 mm a 132 mm, o grau da cadeia, a geometria do elo da cadeia e se o gancho de obturação corresponde ao elo da cadeia real.

Passo 3: Confirmar a posição de instalação, a direção da linha da cadeia, o espaço disponível no convés, a interface das fundações, o reforço do convés e os requisitos de instalação no estaleiro.

Passo 4: Confirmar os requisitos de material: aço leve, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular, forja de aço ou grau de material especificado no projeto.

Passo 5: Confirmar o tratamento da superfície: Sa 2.5 de jato de borracha com empilhadeira epoxídica, superfície galvanizada, superfície polida inoxidável, sistema de revestimento final ou requisitos especiais de anticorrosão.

Passo 6: Confirmar o âmbito do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção de testemunhas ou outro requisito de aprovação específico do projeto.

Passo 7: Indicar quantidade, tipo de recipiente, desenho de instalação ou foto de referência, destino de entrega e prazo de entrega exigido.

Estrutura

Corpo de rolha de rolha. Garfo de fixação de cadeia de ancoragem. Grande passagem da cadeia. Área de contato da cadeia. Base da fundação. Área de ligação do rolha. Tratamento da superfície de acordo com a ordem.

Vantagens da cadeia, instalação e engenharia

• A rolha é destinada a grandes cadeias de ancoragem de 70 mm a 132 mm, onde a fixação da cadeia, a disposição das fundações e a transferência de carga da estrutura do navio exigem uma verificação cuidadosa.
• O arranjo do gancho pode ligar o elo da cadeia de âncora e funcionar como um gancho de retenção da cadeia de âncora dentro do conjunto de rolha.A adequação da cadeia deve ser confirmada em relação ao tamanho e à qualidade reais do elo da cadeia.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• A barra de rolamento e o arranjo de contato da cadeia suportam o alinhamento da cadeia e reduzem o contato concentrado em comparação com uma obstrução plana, enquanto o caminho final da cadeia deve corresponder ao arranjo do recipiente.
• O alto peso unitário e as grandes dimensões exigem manuseio planejado, elevação durante a instalação, embalagem de transporte e preparação das fundações do estaleiro.
• A selecção do material deve ser confirmada em função da base de carga do projecto, do tamanho da cadeia, do ambiente de corrosão, do âmbito de inspecção e dos requisitos de aprovação de classe.
• A preparação de superfícies por blasting Sa 2.5 e primer fornece uma base controlada para o revestimento subsequente; o sistema de pintura final deve seguir as especificações de revestimento do recipiente.
• Os dados fornecidos não fornecem qualquer LSO, carga de ensaio, carga admissível ou grau de cadeia. Estes valores não devem ser publicados até serem confirmados por desenho padrão, cálculo,ou documento de projeto aprovado pela classe.

Atributos personalizados

• Referência padrão: JIS F 2031 → utilizar como padrão de página principal para rolhas de cabos; o texto antigo do JIS F 2032 deve ser tratado como referência legada quando encontrado em desenhos mais antigos.
• Tipo: tipo de barra de rolos com arranjo de gancho → tampão concebido para segurar uma grande cadeia de fixação no sistema de fixação.
• Tamanho da cadeia: 70132 mm → selecionar de acordo com o diâmetro real da cadeia de ancoragem e a geometria do elo da cadeia.
• Função do gancho: gancho de fixação da cadeia de ancoragem → mantém / fixa o elo da cadeia dentro do arranjo do tampão; não é um gancho de elevação.
• Material: aço leve, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular ou forja de aço → a qualidade final do material deve ser confirmada antes da produção.
• Tratamento de superfície: Sa 2.5 de jato + primer/galvanizado/polido/customizado da loja de epóxi → acabamento final da superfície segue a especificação da encomenda e do recipiente.
• Posição de instalação: na frente do travão na rota da cadeia de âncora → fundação, a direção da cadeia e o reforço do convés devem ser confirmados por desenho.
• Requisito de certificado: Disponível de acordo com os requisitos do projeto → a inspeção de classe, a rastreabilidade dos materiais e o âmbito de aprovação devem ser confirmados antes da encomenda.
• Personalização: Disponível → material, revestimento, interface de fundação ou escopo de inspeção personalizados devem basear-se no desenho confirmado e no requisito do projeto.

Como funciona

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Aplicações

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

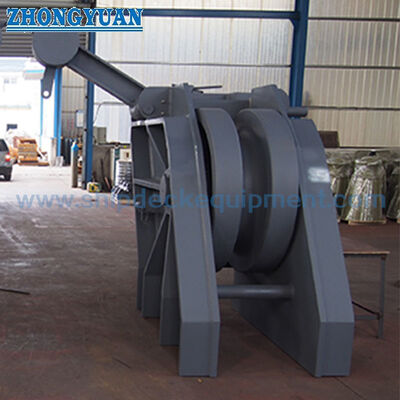

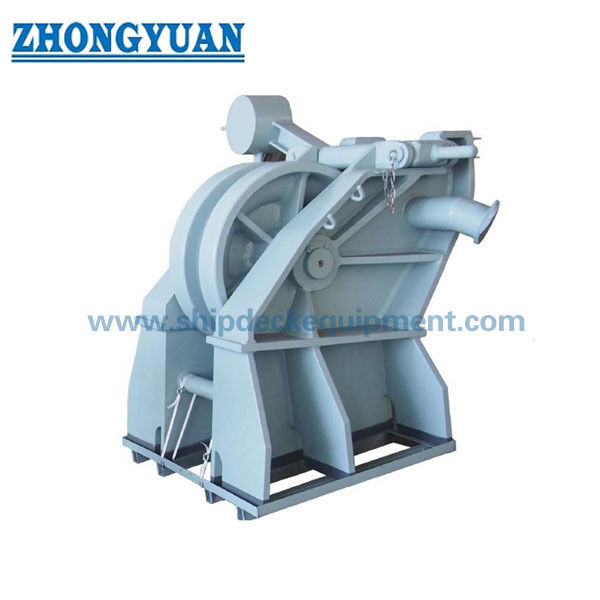

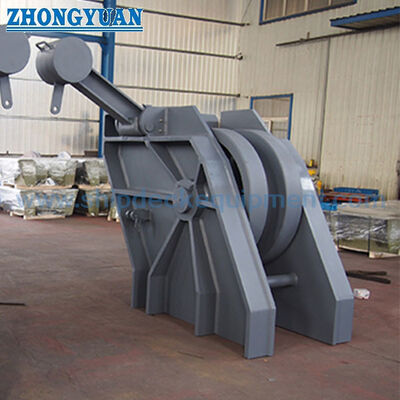

Desenho e Fotos

Perguntas frequentes

P1: O gancho nesta rolha do cabo de cadeia é um gancho de elevação?

A: Não. O gancho é utilizado como gancho de fixação de cadeia de ancoragem dentro do arranjo do tampão da cadeia.ou substituir um aparelho de elevação certificado.

P2: Como deve ser escolhido o tamanho correto da rolha da corrente?

A2: Selecionar o tamanho de acordo com o diâmetro da cadeia de âncora, geometria do elo da cadeia, grau da cadeia, desenho do navio, direção do cabo da cadeia, espaço de instalação, fundação do convés e requisitos de classe.A tabela fornecida indica apenas as dimensões e o peso principais; não fornece SWL ou carga de ensaio.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar a designação da norma final, o tipo, o diâmetro da cadeia, a qualidade do material, o tratamento de superfície, a quantidade, a exigência de certificado, o desenho de instalação, o tipo de recipiente, o destino de entrega,e tempo de entrega exigidoSe for necessária uma inspecção de testemunhas de classe ou uma revisão dos cálculos, deve ser indicada antes da citação.
