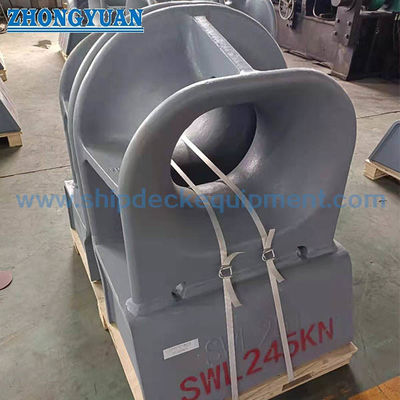

Calço de amarração montado em baluarte JIS F 2007 Tipo A | Guia de corda de aço fundido com abertura oval
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| tipo: | Tipo A. | Materiais: | Fundição de aço C-Mn, fundição de aço inoxidável, também pode fornecer aço especial para quebra-gelo |
|---|---|---|---|
| Padrão técnico: | JIS F 2007-1976 | Peso: | 15,1 a 115kg |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes. |
| Destacar: | Tesoura de amarre tipo A,Fornecedor de moagem de tipo B,Equipamento de amarração de navios |
||
Descrição de produto
Calço de amarração montado em baluarte JIS F 2007 Tipo A | Guia de corda de aço fundido com abertura oval
Visão geral do produto

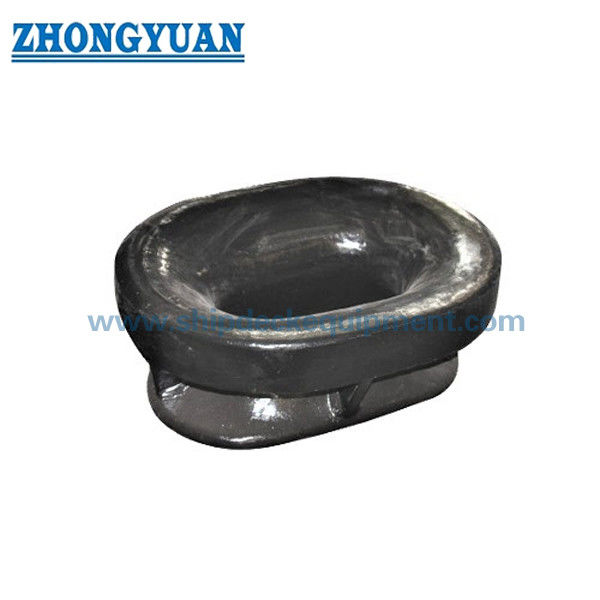

O calço de amarração montado em baluarte JIS F 2007 Tipo A é um guia de cabo de aço fundido com uma abertura oval. Ele é soldado ao baluarte do navio para guiar os cabos de amarração através da estrutura do baluarte e reduzir o contato local acentuado durante as operações de atracação, deslocamento e amarração no porto.
O Tipo A cobre tamanhos nominais de 150 a 500. É adequado quando o arranjo da embarcação requer uma abertura de cabo oval mais longa, maior tolerância de entrada e alinhamento claro do cabo na estação de amarração da baluarte. O nome padrão pode ser tubo de amarração, enquanto os compradores internacionais geralmente procuram calço de amarração montado em baluarte ou calço de amarração oval.
Especificações rápidas
• Tipo: JIS F 2007 Abertura oval Tipo A → passagem de cabo mais longa para arranjos de amarração montados em baluartes.
• Faixa de tamanho nominal: 150 a 500 → cobertura de tamanho mais ampla que o Tipo B.
• Norma: JIS F 2007-1976 → referência para dimensões, designação de tipo e base de material padrão.
• Material padrão: aço fundido SC42 de acordo com JIS G 5101 → Aço fundido C-Mn, aço inoxidável ou aço especial podem ser discutidos.
• Massa calculada: 15,1 a 115 kg → útil para manuseio, embalagem, instalação e estimativa de frete.
• Tratamento de superfície: jateamento Sa2.5 + shop primer epóxi para aço fundido → superfícies de contato em aço inoxidável podem ser polidas quando necessário.
• Foco na fabricação: superfície lisa de contato com o cabo, qualidade de fundição controlada, preparação da zona de solda e controle dimensional.
Principais Parâmetros Técnicos
Dimensões da página principal do calço de amarração JIS F 2007 Tipo A. As dimensões estão em mm, salvo indicação em contrário.
|
Tamanho nominal |
eu |
L1 |
L2 |
H |
H1 |
H2 |
B |
T |
Nº de costelas |
Perna de solda |
Massa Calculada (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20,5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26,9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42,7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50,8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76,3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
O diâmetro de referência do cabo deve ser verificado em relação ao arranjo de amarração da embarcação e às especificações do projeto.
|
Tamanho nominal |
Diâmetro da corda Manila aplicável (mm, referência) |
Diâmetro do cabo de aço aplicável (mm, referência) |
|---|---|---|
| 150 | 40 | 16 (6x12) |
| 200 | 45 | 18 (6x12) |
| 250 | 50 | 20 (6x12) |
| 300 | 60 | 22,4 (6x12) |
| 350 | 70 | 24 (6x24) |
| 400 | 80 | 26 (6x24) |
| 450 | 85 | 30 (6x24) |
| 500 | 90 | 35,5 (6x24) |
Guia de seleção e consulta
Etapa 1: Confirme a abertura oval JIS F 2007 Tipo A e tamanho nominal de 150 a 500 de acordo com o diâmetro do cabo e o desenho do vaso.
Etapa 2: Confirme a abertura do baluarte, o reforço, o comprimento da solda e o espaço de instalação disponível antes da produção.
Etapa 3: Confirme os requisitos de material: aço fundido SC42, aço fundido C-Mn, aço inoxidável ou aço especial.
Etapa 4: Confirmar o tratamento de superfície: shop primer, requisito de revestimento final ou superfície de contato em aço inoxidável polido.
Etapa 5: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe ou inspeção testemunhal.
Etapa 6: Forneça quantidade, destino, prazo de entrega necessário, desenho de instalação e fotos de referência, se disponíveis.
Estrutura
Abertura de corda oval | Corpo em aço fundido | Estrutura soldada montada em baluarte | Raio de contato suave do cabo | Área de conexão soldada | Costelas de acordo com o tamanho nominal | Shop primer ou acabamento em aço inoxidável
Vantagens de design e qualidade
• A abertura oval proporciona uma passagem de cabo mais longa do que a configuração redonda Tipo B, o que ajuda a entrada do cabo onde o ângulo do cabo de amarração muda ao longo do baluarte.
• As superfícies de contato do cabo são revestidas e alisadas após a fundição para reduzir o contato local agudo e ajudar a proteger o cabo manila ou cabo de aço.
• As indicações de fundição são controladas dentro dos critérios de fundição marítima aceitos. O foco é a qualidade aceitável da fundição que não afeta o desempenho, a qualidade da soldagem ou a aceitação da inspeção.
• A área do corpo fundido dentro de 50 mm da zona de soldagem da estrutura do navio é especialmente controlada para reduzir indicações prejudiciais que afetam a qualidade da soldagem.
• Para tamanhos nominais de 150 a 300, atenção extra é dada às paredes mais finas e às áreas adjacentes à solda para reduzir o risco de trincas durante a soldagem em estaleiro.
• A revisão baseada em FEA pode ser usada para verificar a distribuição de tensão ao redor da borda da abertura, nervuras e transições soldadas quando exigido pelo projeto.
Atributos personalizados
- Padrão: JIS F 2007-1976 → use quando a especificação do projeto exigir dimensões do tubo de amarração/calço de amarração JIS.
- Tipo: Abertura oval Tipo A → adequada para passagem de corda mais longa através de aberturas em baluartes.
- Tamanho nominal: 150/200/250/300/350/400/450/500 → selecione por diâmetro do cabo, disposição do casco e requisitos de desenho.
- Material: aço fundido SC42 como referência padrão → aço fundido alternativo ou aço inoxidável podem ser discutidos.
- Tratamento de Superfície: Jateamento Sa2.5 + shop primer epóxi → o revestimento final segue as especificações de pintura do vaso após a instalação.
- Controle da zona de solda: 50 mm ao redor da interface de soldagem → controlado para reduzir indicações prejudiciais próximas à área de solda do estaleiro.
Requisito de certificado:Certificado do fabricante ou certificado de classe de acordo com o pedido → o escopo da inspeção de classe deve ser confirmado antes da cotação.
Como funciona
Alinhamento da abertura do baluarte → O cabo passa através do calço oval → A superfície de contato lisa orienta a direção do cabo → O corpo fundido transfere a força de contato local para a estrutura soldada do baluarte → Inspeção e revestimento após a instalação
Aplicações
Pequenas embarcações de serviço | Rebocadores | Barcaças | Barcos de trabalho | Navios de carga | Petroleiros | Postos de amarração em baluartes | Arranjos de amarração no porto | Projetos de novas construções e substituições
Certificações e Vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da sociedade de classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.
Desenho e fotos
Perguntas frequentes
Q1: Como deve ser selecionado o tamanho correto do calço de amarração Tipo A?
A1: Selecione o tamanho nominal de acordo com o diâmetro do cabo, dimensões da abertura oval, disposição do baluarte e desenho do projeto da embarcação. A tabela de cordas de referência serve apenas para seleção inicial.
Q2: Por que escolher o Tipo A em vez do Tipo B?
A2: O Tipo A usa uma abertura oval mais longa e cobre tamanhos de até 500, por isso é mais adequado quando o caminho do cabo precisa de mais comprimento de entrada e a embarcação tem um arranjo de amarração de baluarte maior.
Q3: Quais pontos de qualidade devem ser verificados para calços de aço fundido Tipo A?
A3: Os pontos principais incluem controle dimensional, acabamento suave com contato com cabo, controle de indicação de fundição, preparação da zona de solda de 50 mm e escopo do certificado de acordo com os requisitos do projeto.
