Visão geral do produto

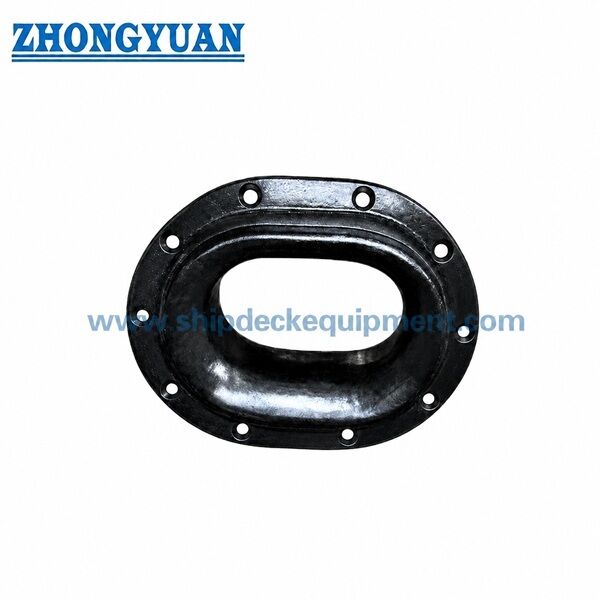

O calço de amarração em aço fundido aparafusado para baluarte CB 34-76 Tipo B é um acessório de amarração de navio usado para guiar os cabos de amarração através da área do baluarte e controlar a direção do cabo durante a operação de amarração. O projeto Tipo B é projetado para montagem aparafusada no baluarte e é adequado para projetos de construção nova, substituição e reparo onde a estrutura do navio e a disposição dos parafusos precisam corresponder às dimensões padrão ou ao desenho do pátio.

O corpo de fundição, o raio de contato do cabo liso, o acabamento da superfície, os furos dos parafusos, a abertura do baluarte e a estrutura circundante do navio devem ser verificados em conjunto durante a seleção. A superfície de contato do cabo deve ser lisa para reduzir a abrasão do cabo. A área de contato de 50 mm ao redor do corpo do calço e da estrutura do navio deve estar livre de defeitos de fundição ou de superfície que possam afetar o ajuste, a qualidade do assentamento ou o aperto dos fixadores.

Especificações rápidas

• Padrão: CB 34-76 → padrão de calço de amarração marítima cobrindo Tipo A, Tipo B, Tipo C e Tipo D.
• Tipo: Tipo B tipo aparafusado → destinado à instalação em baluarte com rebites ou parafusos conforme tabela padrão e desenho de projeto.
• Faixa de corda aplicável: diâmetro do cabo 18,6–43,5 mm, circunferência de linho 160–325 mm, diâmetro do cabo de náilon 35–90 mm → ajuda a combinar o tamanho do cabo com a abertura do calço e o raio de contato do cabo.
• Dimensões principais: L 200–480 mm, L1 300–685 mm, L2 400–870 mm → dimensões do comprimento do núcleo para combinar com a abertura do baluarte e o espaço de instalação.
• Dimensões da abertura do baluarte: L3 310–705 mm, B3 240–545 mm → importantes para preparação de aberturas em estaleiros e trabalhos de substituição.
• Parafusos ou rebites: diâmetro 12–24 mm, quantidade 12 ou 16 → a especificação final do fixador deve ser confirmada com o desenho do navio e a classe ou exigência do pátio.
• Faixa de peso: 22,6–205 kg → útil para cotação, manuseio, embalagem e planejamento de entrega.
• Opções de materiais: fundição de aço C-Mn, ferro fundido, aço inoxidável fundido ou aço especial para projetos de quebra-gelo → qualidade final do material a ser confirmada pela especificação do pedido.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Passo 1: Confirme o padrão e o tipo → CB 34-76 Tipo B, calço de amarração aparafusado em baluarte.

Passo 2: Confirme o tamanho do cabo → diâmetro máximo do cabo, circunferência de linho ou diâmetro do cabo de náilon de acordo com o arranjo de amarração da embarcação.

Etapa 3: Confirme as dimensões principais → L, L1, L2, B, B1, B2 e as dimensões da abertura do baluarte L3 × B3 para correspondência de instalação.

Passo 4: Confirme a disposição de fixação → diâmetro do parafuso ou rebite, quantidade, correspondência do furo e se a abertura do baluarte existente é para construção nova ou substituição.

Etapa 5: Confirmar o material e o processo de fundição → fundir aço C-Mn, ferro fundido, aço inoxidável fundido ou aço especial; padrão de madeira ou processo de espuma perdida podem ser discutidos de acordo com a quantidade do pedido e os requisitos do projeto.

Etapa 6: Confirmar o tratamento de superfície e documentação → jato de areia Sa2.5, shop primer epóxi, acabamento superficial de aço inoxidável retificado ou revestimento personalizado; certificado e escopo de inspeção de acordo com a exigência do projeto.

Estrutura

• Corpo de fundição | Raio de contato do cabo com solo liso | Abertura do baluarte | Orifícios para parafusos ou rebites | Superfície de assento | Tratamento de superfície
• Vantagens de fundição, instalação e engenharia
• A estrutura Tipo B destina-se à instalação em baluarte aparafusada, portanto o tamanho da abertura, a disposição dos furos e a superfície de assentamento devem ser verificados em relação ao desenho do estaleiro antes da confirmação do pedido.
• O raio de contato do cabo deve ser liso para reduzir a abrasão do cabo durante a orientação do cabo de amarração.
• O padrão de madeira ou o processo de fundição de espuma perdida podem ser selecionados de acordo com a quantidade do pedido, requisitos de superfície e cronograma do projeto.
• O corpo fundido e a área de contato de 50 mm ao redor da estrutura do navio devem ser verificados para evitar defeitos superficiais que possam afetar o encaixe, a qualidade do assentamento ou o aperto dos fixadores.
• O cálculo da resistência dos elementos finitos e a otimização estrutural podem ser organizados quando necessário para revisão do projeto, aprovação do estaleiro ou aplicação em embarcações especiais.
• O material, o tratamento de superfície e o escopo da documentação devem ser confirmados de acordo com o tipo de embarcação, posição de instalação e requisito de classificação.

Atributos personalizados

• Tipo de produto: Calço de amarração aparafusado tipo B → corpo fundido com arranjo de instalação aparafusado ou rebitado.
• Norma: CB 34-76 → adequada quando o projeto especifica calços de amarração marítima CB.
• Instalação: Montagem aparafusada em baluarte → utilizada onde o calço é fixado na abertura do baluarte conforme norma e desenho do pátio.
• Superfície de contato do cabo: Raio liso do solo → ajuda a reduzir o atrito do cabo e a abrasão local.
• Processo de fundição: Padrão de madeira ou processo de espuma perdida → selecionado de acordo com quantidade, tamanho e necessidade de superfície.
• Verificação de Engenharia: Revisão FEA disponível quando necessária → usada para verificação de resistência ou otimização sob condições específicas do projeto.

Como funciona

O cabo de amarração se aproxima da abertura do baluarte → a superfície lisa do calço guia o cabo → a direção do cabo é controlada através da abertura do calço → a carga é transferida através do corpo de fundição, fixadores e estrutura reforçada do baluarte.

Aplicativos

Navios de carga | Graneleiros | Petroleiros | Barcos de trabalho | Barcaças | Rebocadores | Projetos de construção naval | Reparação e substituição de navios | Estações de amarração em baluartes

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

Certificado de classificação, certificado de material, registro de inspeção e documentos de revestimento estão disponíveis de acordo com a exigência do projeto e sujeitos ao escopo de aprovação da classe.

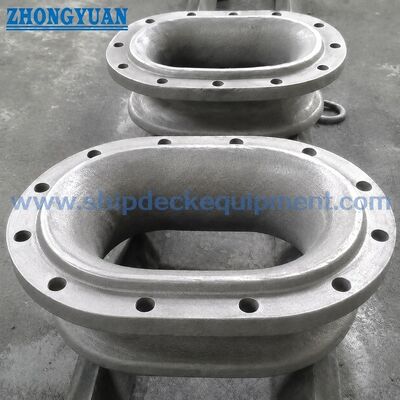

Desenho e fotos

Perguntas frequentes

Q1: O CB 34-76 Tipo B é um calço de amarração soldado ou aparafusado?

O tipo B é um tipo aparafusado para instalação em baluarte. O diâmetro do parafuso ou rebite, a quantidade e a disposição dos furos devem ser verificados com o desenho do recipiente antes da produção.

Q2: Por que a superfície de contato do cabo deve ser lisa?

O cabo de amarração passa pelo calço durante a atracação e operação de amarração. Um raio suave do solo ajuda a reduzir o atrito e a abrasão local do cabo.

Q3: Quais informações são necessárias para cotação?

Forneça o padrão e o tipo, o tamanho do cabo, as dimensões ou desenho necessários, o material, o tratamento de superfície, os requisitos de fixação, a quantidade, os requisitos de certificado, o destino de entrega e o prazo de entrega necessário.
