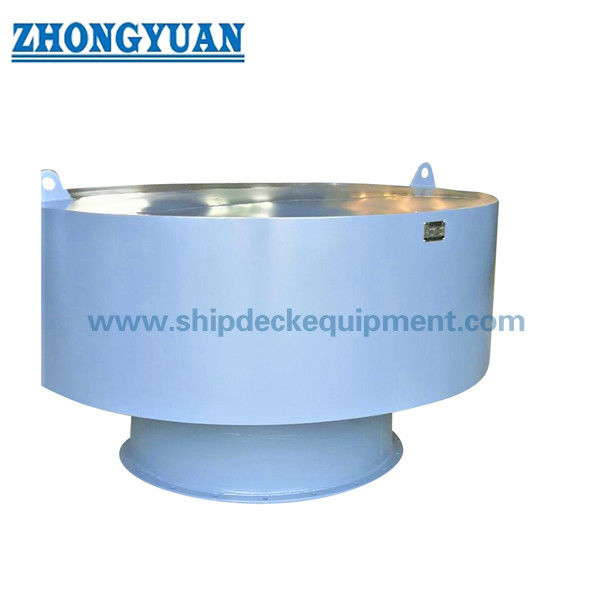

GB 3887 Ventilador de cogumelos marinhos tipo D. Equipamento de ventilação marinha de grande diâmetro.

GB 3887 Ventilador de cogumelos marinhos tipo D. Equipamento de ventilação marinha de grande diâmetro.

Visão geral do produto

O ventilador de cogumelo marinho GB 3887 Tipo D é um equipamento de ventilação de convés de grande diâmetro concebido para a ventilação de espaços maiores dos navios.É normalmente instalado acima da posição 2 do convés de freeboard e pode ser organizado para ventilação natural ou ligado a um ventilador através de ligação de flange quando a ventilação mecânica é necessária.

A tampa em forma de cogumelo protege a abertura de ventilação, enquanto a malha inoxidável ajuda a impedir que ratos, insetos e objetos estranhos entrem no espaço ventilado.Esta página foi preparada de acordo com os dados GB 3887-83 Tipo D fornecidosPosição final de instalação, requisitos de resistência a intempéries, detalhes da flange do ventilador, selecção de material, sistema de revestimento,e o âmbito da aprovação de classe devem ser confirmados de acordo com os desenhos do recipiente e os requisitos do projeto.

As referências públicas de equipamento marítimo também descrevem os ventiladores de cogumelo GB 3887 Tipo D como grandes acessórios de ventilação marítima com aplicações de ventilação natural, personalização opcional,Proteção de malha de aço inoxidável, e opções de tratamento da superfície marinha.

Especificações rápidas

• Tipo de produto: ventilador de cogumelos marinhos de tipo D → dispositivo de ventilação de grande diâmetro para espaços meteorológicos do convés dos navios.
• Padrão: GB 3887-83 de acordo com os dados fornecidos → a edição padrão aplicável deve ser confirmada para novos projetos.
• Dimensões nominais: DN400 a DN1200 → concebidas para aberturas de ventilação maiores e espaços internos maiores.
• Modo de ventilação: ventilação natural; ligação do ventilador possível através da ligação da flange → detalhes da interface do ventilador requerem confirmação do desenho.
• Materiais: aço leve, aço inoxidável, bronze, cobre → selecionados de acordo com o ambiente de corrosão e as especificações do projeto.
• Proteção por malha: A malha de aço → ajuda a impedir que ratos, insetos e objetos estranhos entrem em espaços ventilados.
• Tratamento de superfície: Sa 2.5 de jato + referência de primer de epóxi, opções galvanizadas ou polidas disponíveis → acabamento final segue os requisitos do recipiente.
• Classificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS e outros domínios de inspecção disponíveis em função das necessidades do projecto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o ventilador de cogumelos GB 3887 Tipo D com diâmetro nominal DN400 a DN1200, de acordo com o cálculo da ventilação e a disposição do recipiente.

Passo 2: Confirmar o requisito de ventilação natural ou mecânica, incluindo a ligação da flange do ventilador, o tamanho do ventilador e os pormenores da ligação, se aplicável.

Passo 3: Confirmar o local de instalação: posição do convés a bordo livre, exposição às condições climáticas, disposição da abertura, exigência de drenagem e espaço livre do convés circundante.

Passo 4: Confirmar os requisitos de material: aço leve, aço inoxidável, bronze, cobre ou material especial resistente à corrosão, consoante o ambiente de serviço.

Passo 5: Confirmar a malha, a disposição da cobertura, o tratamento de superfície, o sistema de revestimento, os requisitos de acabamento galvanizado ou polido.

Passo 6: Confirmar o âmbito da inspecção de classe, o certificado de material, o certificado do fabricante, a quantidade, o destino e o prazo de entrega.

Estrutura

Cobertura de cogumelo. Corpo de ventilação. Flange de montagem do convés. Abertura de passagem de ar. Ecrã de malha inoxidável.

Ventilação, proteção e vantagens de engenharia

• O design da tampa de cogumelo ajuda a proteger a abertura de ventilação da exposição direta ao clima, mantendo o fluxo de ar.
• A grande faixa de diâmetro do tipo D é adequada para a ventilação de espaços maiores dos navios onde é necessária uma maior área de passagem de ar.
• A proteção de malha de aço inoxidável reduz o risco de ratos, insetos e objetos estranhos entrarem no compartimento ventilado.
• A ventilação natural ou a ligação de ventilação mecânica devem ser selecionadas de acordo com o projeto de ventilação do recipiente e a disposição aprovada.
• A seleção do material é importante porque o ventilador está exposto à atmosfera marinha, spray de sal e condições climáticas.
• A instalação deve considerar a penetração do convés, detalhes de soldagem ou montagem, drenagem, reparação de revestimento e requisitos de inspeção de classe.

Atributos personalizados

• Padrão: GB 3887-83 de acordo com os dados fornecidos → confirmar o último padrão do projeto antes da liberação.
• Tipo: ventilador de cogumelos de grande diâmetro de tipo D.
• Diâmetro nominal: DN400-1200 → selecionar de acordo com as necessidades de ventilação e a disposição do recipiente.
• Material: aço leve / aço inoxidável / bronze / cobre → material final depende do ambiente de corrosão e das exigências do cliente.
• Modo de ventilação: ventilação natural ou ligação do ventilador → detalhes da flange do ventilador a confirmar.
• Proteção de malha: malha de aço → proteção contra insetos e objetos estranhos.
• Tratamento da superfície: Explosão, primário epóxi, galvanizado, polido ou acabamento personalizado.
• Requisito de certificado: Disponível de acordo com o âmbito do projecto → aprovação de classe e requisitos de inspecção devem ser confirmados.

Como funciona

Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance

Aplicações

Navios de carga. Navios-tanque. Navios de passageiros. Transportadores de gás.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspecção, a rastreabilidade dos materiais e o procedimento de aprovação da sociedade de classificação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: A GB 3887 Tipo D é apenas para ventilação natural?

R1: Não. Os dados fornecidos indicam a utilização de ventilação natural e também permitem a ligação do ventilador por flange quando for necessária ventilação mecânica.

P2: Por que é instalada a malha de aço inoxidável?

A2: A malha de aço inoxidável ajuda a impedir que ratos, insetos e objetos estranhos entrem no espaço ventilado, permitindo o fluxo de ar através do ventilador.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar o tamanho do DN, a posição de instalação, os requisitos de ventilação, os requisitos de flange de ventilador, se houver, o material, o tratamento de superfície, o âmbito do certificado, a quantidade, o tipo de recipiente e os requisitos de entrega.
