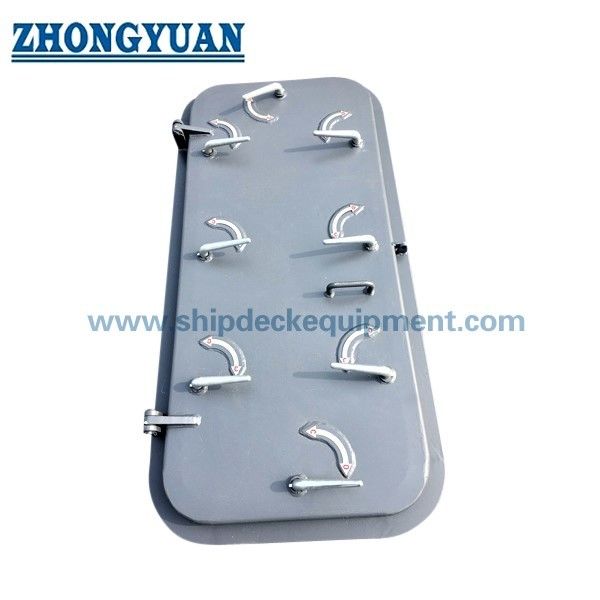

Porta de aço marinho à prova de intempéries de folha única com cães operáveis de ambos os lados GB/T 3477 Tipo A

Porta de aço marinho à prova de intempéries de folha única com cães operáveis de ambos os lados GB/T 3477 Tipo A

Visão geral do produto

A porta de folha única impermeável de aço marítimo GB/T 3477 Tipo A destina-se a aberturas de acesso em superestruturas fechadas, cabines de convés, vias de acompanhamento, espaços da proa,e limites semelhantes acima do convés de borda livreA folha da porta articulada fecha-se contra uma junta contínua, enquanto vários cães ou dispositivos de fixação comprimem a junta ao redor do quadro para limitar a entrada de água sob exposição ao clima.

O "dogs operable from both sides" significa que os dispositivos de fechamento podem ser soltos e fixados de ambos os lados da parede, mas não significa que a folha da porta oscile em ambas as direcções.Direção de abertura, altura do limiar, posição de instalação, resistência da parede circundante e disposição de abertura para fora devem seguir o desenho do recipiente, os requisitos da linha de carga e a aprovação de classe.Esta página mantém a base de tamanho GB/T 3477-2008 Tipo A fornecida pelo clienteOs novos projectos deverão confirmar se é necessária a actual edição do GB/T 3477-2023.

Especificações rápidas

• Tipo de produto: porta com dobradiça de uma única folha de aço impermeável → fornece proteção contra intempéries para as aberturas de acesso externo acima do convés de freeboard; não é uma porta de subdivisão impermeável.
• Disposição de fechamento: múltiplos cães operáveis de ambos os lados → permite comprimir a junta e abrir ou fixar a porta de ambos os lados da parede.
• Base padrão: os dados do cliente seguem a norma GB/T 3477-2008 Tipo A → esta edição foi retirada; a norma GB/T 3477-2023 é a atual norma nacional para a confirmação de novos projetos.
• Série de abertura clara: 1200 × 600 mm a 1700 × 800 mm na tabela fornecida → selecionada de acordo com o acesso, a passagem do equipamento, o espaço de instalação e a disposição aprovada do navio.
• Opções de materiais: aço leve ou aço inoxidável → graus finais, consumíveis de solda, material de junta, fixações e detalhes de isolamento da corrosão são específicos do projeto.
• contorno da porta: as variantes AF / AY são referenciadas na tabela fornecida → configuração do canto, detalhe R80 e corte da parede devem corresponder ao desenho selecionado.
• Inspecção: a inspecção dimensional, a verificação do contacto das juntas, a verificação operacional, o ensaio de giz e o ensaio da mangueira podem ser organizados de acordo com o plano de inspecção acordado e os requisitos da classe.
• Segurança opcional: dispositivo antipirataria ou de bloqueio interno pode ser discutido → não deve entrar em conflito com os requisitos de fuga, segurança contra incêndio, operacional ou de classe.

Parâmetros técnicos principais

Guia de selecção e consulta

Primeiro passo:Confirmar a norma contratual e a designação: GB/T 3477-2008 Tipo A, atual GB/T 3477-2023, contorno AF ou AY, abertura clara H × W, lado da dobradiça e direção de abertura.

Passo 2:Indicar o tipo de embarcação, o comprimento do navio, o limite de instalação, o nível do convés, a posição da linha de carga, a altura do limiar ou da barreira, a espessura da parede circundante e o reforço disponível.

Passo 3:Confirme a espessura da chapa de folha da porta, o esquema de endurecimento, o perfil do quadro, o número e a posição dos cães, a disposição da dobradiça, a secção da junta e se a porta deve normalmente abrir para fora.

Passo 4:Confirmar o material e a protecção contra a corrosão: aço da construção naval ou aço inoxidável, sistema de revestimento, galvanização a quente, se necessário, elementos de fixação inoxidáveis, material de junta e detalhes de isolamento galvânico.

Passo 5:Confirmar funções opcionais: bloqueio antipirataria, segurança interna, provisão de cadeado, dispositivo de retenção aberto, placa de ponta, painel de visão, classificação de fogo, isolamento ou interface de controle de acesso.Cada opção está sujeita à aprovação do projecto.

Passo 6:Confirmar o âmbito da inspeção e documentação: teste de giz, teste de mangueira, teste operacional, certificados de material, certificado do fabricante, testemunho de classe, quantidade, destino e tempo de entrega exigido.

Estrutura

Welded steel door frame | Single hinged steel leaf | Continuous weathertight gasket | Multiple dogs / clamping devices | Both-side operating handles | Hinges and pins | Door stiffeners | Hold-open arrangement | Optional anti-piracy lock | Coating or stainless-steel finish

Vantagens em termos de resistência a intempéries, instalação e qualidade

• Vários cães distribuem a compressão ao redor do perímetro da porta, ajudando a junta a manter contato contínuo com a moldura quando a porta é corretamente ajustada e segura.
• A operação de ambos os lados permite ao pessoal soltar ou segurar os dispositivos de fechamento de ambos os lados da borda sem descrever a porta como de dupla ação ou de dupla oscilação.
• A estrutura da porta, a placa de folha e os endurecedores são selecionados como um conjunto estrutural.e o desenho da norma ou classe aprovada.
• A abertura da instalação e a parede circundante exigem controle dimensional antes da soldagem.
• As juntas substituíveis, os dispositivos de fechamento ajustáveis, as dobradiças utilizáveis e os pontos de lubrificação acessíveis suportam a inspecção e a manutenção durante toda a vida útil do navio.sujeito ao desenho selecionado.
• Para as portas de aço macio, o revestimento final do recipiente deve ser coordenado com as especificações de pintura do estaleiro.Tratamento de soldadura, e confirmação de isolamento de metais diferentes.
• O controlo da qualidade pode incluir a rastreabilidade do material, o controlo do processo de solda, a inspecção dimensional, as verificações de planura e diagonal, o contacto com cães, a operação de dobradiças, a verificação do contacto das juntas,Ensaios de mangueiras, inspecção de revestimento e testemunho em classe de acordo com o plano de inspecção acordado.

Atributos personalizados

• Categoria de produto: Portas impermeáveis → para os limites de acesso externo acima do convés de livre-bordos; não para serviços de subdivisão impermeável, a menos que sejam concebidos e homologados separadamente.
• Tipo de folha: folha única, articulada → a folha abre numa direção homologada e está normalmente disposta a abrir para fora, salvo se for aceite o contrário.
• Método de fechamento: múltiplos cães operáveis de ambos os lados → fornece compressão distribuída das juntas e acesso aos comandos de fechamento de ambos os lados.
• Norma legada: GB/T 3477-2008 Tipo A → utilizar quando necessário para um navio existente, projeto de substituição ou desenho contratual baseado na edição anterior.
• Padrão atual: GB/T 3477-2023 → confirmação para novos projetos porque a edição de 2008 foi oficialmente retirada.
• Distância de abertura: 1200 × 600 a 1700 × 800 mm nos dados fornecidos → selecionados de acordo com a passagem livre, o acesso ao equipamento, a disposição do navio e o desenho aprovado.
• Material: aço leve ou aço inoxidável → devem ser confirmadas as qualidades finais e os requisitos de soldagem; a substituição do aço inoxidável não é uma simples troca de material.
• Ensaio: ensaio de giz / ensaio de mangueira / ensaio operacional → método de ensaio, pressão, distância, bocal, critérios de aceitação e observação seguem o plano de inspecção aprovado.
• Opção de segurança: Dispositivo de bloqueio antipirataria → disponível apenas quando compatível com os procedimentos de fuga de emergência, protecção contra incêndio e operação do navio.
• Classificação de incêndio: A confirmar → a construção à prova de intempéries não garante automaticamente a integridade contra incêndio de classe A ou B.

Como funciona

Close the hinged leaf against the frame → Engage dogs from either side → Dogs compress the continuous gasket around the perimeter → Gasket and frame limit weather-water ingress → Release dogs and open the leaf in the approved direction

Aplicações

Enclosed superstructures | Deckhouses | Companionways | Forecastle access | External accommodation access | Machinery-casing access above freeboard deck | Weather-exposed bulkhead openings | Newbuilding and replacement projects

Certificações e vantagens

Os certificados e as testemunhas de inspeção podem ser organizados de acordo com o padrão contratual, a sociedade de classe, os requisitos de bandeira, o desenho aprovado, a rastreabilidade do material e o plano de inspeção acordado.Os certificados não são automaticamente incluídos em cada fornecimento.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Quando for exigida a integridade contra incêndio, a integridade à prova d'água, a homologação de tipo ou a certificação legal, a configuração exata do produto e o âmbito de homologação devem ser confirmados separadamente antes da cotação.

Desenho e Fotos

Perguntas frequentes

Q1:Qual é a diferença entre uma porta impermeável e uma porta impermeável?

A1:Uma porta à prova de intempéries destina-se a impedir que a água penetre no navio sob exposição a intempéries quando devidamente fechada.Não é projetado automaticamente para suportar uma cabeça hidrostática contínua ou para servir como uma porta de subdivisão herméticaA função de limite exigida deve ser confirmada a partir do plano do navio e das regras da classe.

P2:"Cães operáveis de ambos os lados" significa que a porta se abre de ambos os lados?

A2:Não, significa que os cães ou dispositivos de fixação podem ser operados de ambos os lados da parede.Normalmente para fora para portas expostas da linha de carga, a menos que seja aceite outro arranjo.

P3:Deve um novo projeto especificar a GB/T 3477-2008 ou a GB/T 3477-2023?

A3:O GB/T 3477-2008 pode continuar relevante para portas de substituição ou desenhos existentes, mas é oficialmente retirado.e exigência de bandeira deve confirmar a edição contratual antes da produção.
