Barco de Marinha com Proteção contra Tempestades.

Barco de Marinha com Proteção contra Tempestades.

Visão geral do produto

O balsa lateral marítima com tampa de tempestade é um balsa lateral de tipo B de tipo médio para instalação em uma placa de concha ou parede do navio.Pertence à série regular N e destina-se a construções não resistentes ao fogo.O quadro principal é fixado à estrutura do navio por parafusos de montagem, enquanto o porta-vidros de abertura e a luz de vedação metálica, também chamados de cobertura de tempestade, usam uma disposição de dobradiça comum.Bolinhos de balanço e porcas fornecem a força de fechamento para o vidro e luz.

Em funcionamento normal, a abertura de vidro proporciona luz diurna e visibilidade externa.fornece um fecho de proteção adicional para a exposição ao climaA selecção correta depende não só do diâmetro nominal, mas também da posição de instalação, da pressão de projecto,espessura da casca ou da parede, abertura da parede, padrão do parafuso, especificação do vidro e da junta, direção de abertura, compatibilidade do material, âmbito de ensaio e aprovação da classificação.

Especificações rápidas

• Configuração: série regular N, tipo B tipo médio, modelo de abertura, montagem com parafusos,com cobertura de luz solar / tempestade → adequado quando o projeto do navio requer um quadro removível com parafusos em vez de um assento soldado.
• Diâmetro nominal: 200 / 250 / 300 / 350 / 400 / 450 mm → a selecção do tamanho deve corresponder à abertura clara, ao desenho de arranjo aprovado, à posição de instalação e à pressão de projecto.
• Referência de abertura da parede: 253 a 513 mm → o estaleiro deve verificar o diâmetro do corte, o círculo do parafuso de montagem, a distância entre as bordas, o reforço local e o acesso para aperto antes da fabricação.
• Acordo de encerramento:• as dobradiças comuns com fixações de parafusos e porcas → os bancos do porta-vidros e do porta-luzes devem ser verificados para compressão uniforme da junta e livre abertura sem soltura excessiva ou ligação.
• Vidros de segurança: o vidro de segurança marítimo termicamente endurecido é a base da norma ISO 1751 → tipo de painel, espessura, marcação, ensaio de resistência,e de substituição permanecem sujeitos à norma selecionada e ao desenho aprovado.
• Inspecção e ensaio: podem ser necessárias inspecção dos materiais, inspecção dimensional e visual, ensaio de abertura/fechamento e ensaio hidrostático ou de mangueira → pressão exata, tempo de retenção, nível de testemunha,e os critérios de aceitação devem ser confirmados.
• Opções de materiais indicadas para fornecimento: aço leve, aço fundido, aço inoxidável, alumínio, liga de cobre ou bronze → qualidades exactas, combinações de componentes, compatibilidade com a corrosão,e requisitos de baixa temperatura devem ser confirmados.
• Classificação de incêndio: esta página abrange as construções da série N não classificadas para incêndio → Os escudos laterais resistentes ao fogo da classe A ou B requerem uma base de projeto e ensaio aprovada separada, como a norma ISO 5797,e não devem ser tratadas como uma simples opção material.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar a norma aplicável e a designação: ISO 1751:2012 série regular N, tipo B de tipo médio, modelo com parafusos de abertura com luz solar;indicar a abertura à esquerda ou à direita e marcar a direção de visualização no desenho.

Passo 2: Selecionar o diâmetro nominal e fornecer a abertura clara, a abertura da parede, a espessura da casca ou da parede, o círculo do parafuso de montagem, o diâmetro do buraco do parafuso, a profundidade do quadro, a distância entre as dobradiças disponíveis,e acesso à manutenção.

Passo 3: Indicar a posição exata de instalação: tipo de embarcação, convés ou compartimento, distância acima da linha de carga atribuída, exposição ao mar ou ao clima, direção de abertura interna ou externa,e pressão de projeto ou regra de classe aplicável.

Passo 4: Confirme o sistema de material completo: estrutura principal, suportador de vidro, iluminação, dobradiças, parafusos de balanço, parafusos de montagem, peças de retenção de vidro, junta e acabamento.Os materiais mistos requerem uma revisão da corrosão e da compatibilidade galvânica.

Etapa 5: Confirmar a norma do vidro de segurança, espessura do painel, especificação da junta, pressão de ensaio hidrostática/tubo e tempo de retenção, requisitos de resistência mecânica, marcação, rastreabilidade do material,testemunhar na turma, e âmbito do certificado.

Etapa 6: Fornecer quantidade, desenho aprovado ou de referência, fotos de substituição, se aplicável, prazo de entrega exigido, requisitos de embalagem, destino de entrega,e da sociedade de classificação envolvida no projecto de embarcação.

Estrutura

Bolted main frame | Opening glassholder | Thermally toughened safety glass | Glass retaining frame | Common hinge arrangement | Metal deadlight / storm cover | Swing-bolt and nut fasteners | Sealing gaskets | Mounting bolts

Vantagens da estanqueidade, instalação e qualidade

• O quadro com parafusos permite a sua remoção e substituição sem cortar um assento soldado, que é útil para trabalhos de reparação e adaptação.e selados de acordo com o detalhe da instalação aprovado.
• A disposição comum da dobradiça mantém o porta-vidros e a luz fixa no quadro principal e suporta uma sequência de abertura compacta.O alinhamento das dobradiças e os espaços livres devem ser controlados de modo a que ambas as partes se abram livremente e retornem ao banco..
• Os parafusos de balanço fornecem fechamento distribuído em torno da estrutura circular.enquanto a pré-carga insuficiente pode reduzir a aderência.
• Interfaces de juntas separadas entre o quadro principal, o vidro e a luz morta são críticas para o desempenho de vedação.e a disponibilidade de substituição deve ser confirmada..
• A abertura da casca ou parede, a flange de parafusos, os parafusos de montagem, o arranjo de suporte e o reforço circundante formam um caminho de carga de pressão.A aprovação do produto não substitui a verificação do estaleiro da estrutura local do casco.
• O material e o acabamento devem ser selecionados como um sistema completo de controlo da corrosão.Partes de aço inoxidável ou de liga de cobre exigem fixações compatíveis e isolamento de metais diferentes.
• A inspecção deve abranger os certificados de material, as dimensões, a identificação do vidro e das juntas, a qualidade da fundição ou da fabricação, a operação do dispositivo de fixação, a direcção de abertura, o contacto de fechamento, o acabamento da superfície,e do ensaio de pressão/vazamento homologado.

Atributos personalizados

• Padrão: ISO 1751:2012 → referência internacional atual para a classificação, dimensões intercambiáveis, construção, materiais, ensaios, marcação e designação de balsas laterais emolduradas.
• Padrão alternativo: GB/T 14413-2008 → utilizar apenas quando especificamente exigido pelo projecto; a sua designação e os seus pormenores devem ser verificados separadamente, em vez de se presumir que são idênticos à norma ISO 1751:2012.
• Série e Tipo: Série N, Tipo B Tipo médio → a letra B descreve o tipo de escudo lateral mecânico, não uma classificação de fogo de classe B.
• Modelo: abertura, parafusos, com luz → mão de abertura, posição da dobradiça e direção de visualização são itens de seleção do projeto.
• Tamanho nominal: 200 a 450 mm → confirmação de abertura clara, corte de parede, círculo do parafuso, dimensões do quadro, tamanho do vidro e espaço de instalação.
• Material: aço leve / aço fundido / aço inoxidável / alumínio / liga de cobre / bronze → grau exacto e combinação de componentes a confirmar.
• Tratamento de superfície: pintado/polido/galvanizado conforme aplicável → sistema final depende do material de base, especificação do revestimento do recipiente e compatibilidade com a corrosão.
• Teste e certificação: Disponível de acordo com os requisitos do projeto → pressão, vazamento, âmbito mecânico, material e de classe devem ser acordados antes da cotação.

Como funciona

Open the swing-bolt fasteners → Swing the deadlight and glassholder clear on their hinges → Use the glazed opening for daylight and visibility → Return the glassholder squarely onto its gasket and tighten evenly → Close and secure the deadlight when additional protective closure is required → Inspect gasket contact and locking condition

Aplicações

Ocean-going cargo vessels | Inland-waterway vessels | Workboats and service vessels | Naval or government vessels subject to project approval | Accommodation and service-space side openings | Newbuilding, projectos de reconversão e substituição

Certificações e vantagens

Os certificados de material, a documentação do fabricante, os relatórios de inspeção e os certificados de classificação podem ser organizados de acordo com os requisitos do projeto, os desenhos aprovados, o escopo dos testes,e o procedimento de homologação de classe pertinenteA disponibilidade e o escopo das testemunhas devem ser confirmados antes da cotação e não são implícitos como entrega padrão para cada pedido.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

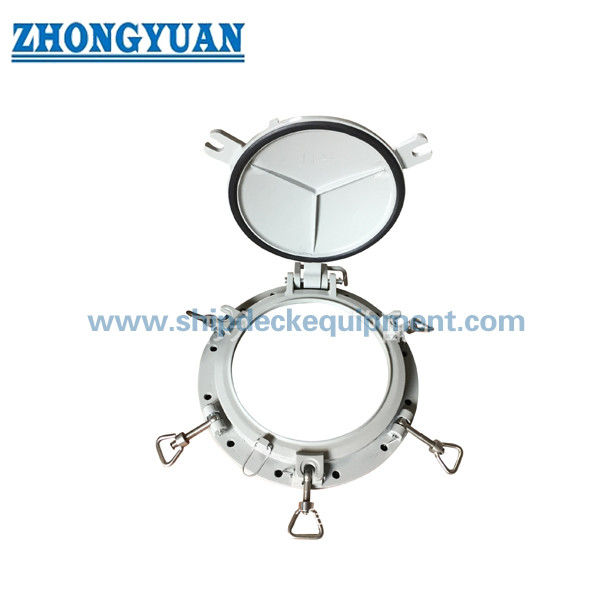

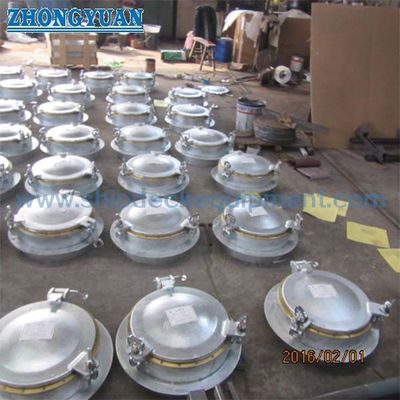

Desenho e Fotos

Perguntas frequentes

P1: A norma ISO 1751 Tipo B é a mesma que uma lancha lateral resistente ao fogo da classe B?

A1: Não. No presente documento, o tipo B designa o tipo mecânico médio da classificação ISO 1751 do tipo de escudo lateral.Uma escudaria lateral resistente ao fogo da classe B é um conjunto separado testado ao fogo para uma divisão da classe B e requer uma norma aprovada, como a ISO 5797.

P2: Pode ser instalado o mesmo balão lateral com parafuso em qualquer posição do lado do navio?

A2: Não. A posição permitida e a resistência necessária dependem do navio, do nível do convés, da altura acima da linha de carga, da exposição, da pressão de projecto, da direcção de abertura e das regras legais ou de classe aplicáveis.Deve ser verificada a norma ISO 5780 e a disposição do recipiente aprovada.

Q3: Que informações são necessárias para um scuttle lateral de substituição?

A3: Indicar o diâmetro nominal, a abertura livre, o corte da parede, as dimensões D1-D5, a profundidade do quadro, o círculo do parafuso de montagem e o tamanho do buraco, a quantidade de parafuso, a dobradiça e a mão de abertura, os detalhes do vidro e das juntas, o material,acabamento, requisitos de classe e fotos claras ou um desenho existente.
