Água dos CB 3146 para lubrificar o mais baixo rolamento Marine Hydraulic Steering do leme

Água dos CB 3146 para lubrificar o mais baixo rolamento Marine Hydraulic Steering do leme

Detalhes do produto:

Lugar de origem: China
Marca: Zhongyuan
Certificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Número do modelo: Padrão e personalizado

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: As per quotation
Detalhes da embalagem: Pálete ou personalizado
Tempo de entrega: Conforme a oferta
Termos de pagamento: TT, L/C, etc.
Habilidade da fonte: Satisfaça necessidades dos clientes
Melhor preço Contato

Informação detalhada
Material: Fundição de aço C-Mn, aço macio, forjamento de aço C-Mn Padrão: CB*3146
TIPO: A nenhum estanque, B estanque Diâmetro de estoque do leme aplicável: ø 60-200mm (tipo A), ø 60-320mm (tipo B)
Inspeção: NDE (teste ultrassônico e exame magnético por operadores qualificados), verificação de dimensão Certificados de classificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Realçar:

CB 3146 para abaixar o rolamento do leme

,

CB 3146 de CCS para abaixar o rolamento do leme

,

Os CB 3146 CCS abaixam o portador do leme

Descrição de produto

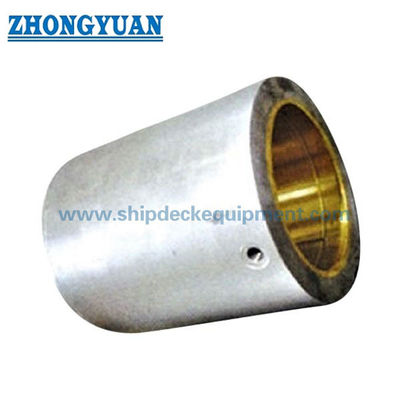

Água dos CB 3146 para lubrificar o mais baixo rolamento do leme



Descrição

A água CB3146 lubrificou um mais baixo rolamento do leme é um dispositivo fixado à casca para apoiar o leme. O rolamento mais baixo do leme, que é ajustado no ponto onde o estoque do leme penetra a placa exterior da casca, carrega geralmente somente a força radial.



Especificação técnica principal

  1. Material; C-manganês de aço, ferro da carcaça de moldação, aço suave, cobre, bronze
  2. Padrão: CB*3146
  3. Tipo: Um nenhum à prova d'água, B à prova d'água
  4. Diâmetro aplicável do estoque do leme: ø 60-200mm (tipo), ø 60-320mm de A (B)
  5. Inspeção: NDE (teste ultrassônico e exame magnético por operadores qualificados), verificação de dimensão
  6. Certificados de classificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc.



Parâmetros técnicos principais:

Tipo A

Diâmetro do estoque do leme. d1 d2 D H T1 t Parafusos de fixação
n x d0		 Peso
(quilograma)
60 76 122 102 112 6 5 6 M6 8
70 86 132 112 127 6 5 6 M6 10,1
80 96 142 122 l42 6 5 6 M6 14,3
90 106 160 138 157 6 5 6 M6 17,4
100 120 180 156 170 6 5 6 M6 22,8
110 130 190 164 185 8 6 6 M8 28,5
120 140 200 174 200 8 6 6 M8 34,9
130 154 224 198 213 8 6 6 M8 41,7
140 164 234 204 228 8 6 6 M8 48,4
150 174 244 214 243 8 8 6 M10 55,8
160 184 254 224 258 10 8 6 M10 63,3
180 204 274 244 288 10 8 6 M10 78
200 228 308 268 316 10 8 6 M10 95,4


Água dos CB 3146 para lubrificar o mais baixo rolamento Marine Hydraulic Steering do leme 0

Desenho do mais baixo tipo A do rolamento do leme



Tipo B

Diâmetro do estoque do leme. d1 d2 D H h T1 t2 Parafusos de fixação
n x d0		 Peso
(quilograma)
60 76 122 IJ2 120 24 8 II 6 M8 8,8
70 86 132 112 135 24 8 11 6 M8 10,5
80 96 142 122 150 24 8 11 6 M8 14,8
90 106 160 138 165 24 8 11 6 M8 19,5
100 120 180 156 180 32 10 13 6 M8 24,9
110 130 190 164 195 32 10 13 6 M8 28,9
120 140 200 174 210 32 10 13 6 M8 35,4
130 154 224 198 225 32 10 l3 6 M8 42,1
140 164 234 204 240 32 12 16 6 M8 49,4
150 174 244 214 255 12 J2 16 6 M10 57,3
160 184 254 224 270 32 12 16 6 M10 65,8
180 204 274 244 300 36 12 16 6 M10 87,2
200 228 308 268 330 36 12 16 6 M10 112,6
220 248 328 292 360 36 14 20 6 M12 137,2
240 268 348 312 390 36 14 20 6 M12 165,5
260 288 368 332 420 40 14 20 6 M12 187,7
280 312 402 362 450 40 14 20 6 M12 233,7
300 332 422 378 480 40 14 20 6 M12 264
320 352 442 401 510 40 14 20 6 M12 300,5


Água dos CB 3146 para lubrificar o mais baixo rolamento Marine Hydraulic Steering do leme 1

Desenho do mais baixo tipo B do rolamento do leme
