Guia de Cabo Marinho de Quatro Rolos para Embarcações de Engenharia | Guia de Cabo de Aço CB 3015-83 Tipo B

Quatro-Roller Marine Fairlead para embarcações de engenhariaCB 3015-83 Tipo B

Visão geral do produto

O CB* 3015-83 de tipo B é um guia de corda de aço de quatro rolos desenvolvido para arranjos de convés de navios de engenharia.Seus dois rolamentos verticais e os rolamentos horizontais superior e inferior formam uma passagem de corda fechada que guia uma corda de arame elétrico de diferentes direções de condução, ajuda a reduzir o deslizamento direto contra bordas de aço fixas, e mantém a corda dentro da abertura da linha de chegada durante as operações de guincho, reboque, posicionamento ou trabalho no convés.

Aplicações típicas de embarcações incluem dragas, navios-guindaste, navios de pilha, barcaças de engenharia, navios de salvamento e de trabalho e outros navios que usam máquinas de convés de arame de aço.O fairlead é um componente de guia passivo e não gera força de traçãoA selecção final deve, por conseguinte, ter em conta o cabo de arame, a tração da linha do guincho, o cabo e o ângulo de mudança de direcção, o ciclo de trabalho, as reacções dos rolos, a estrutura de montagem,e exigência de inspecção do projecto, não apenas do diâmetro do rolo.

Especificações rápidas

• Referência padrão: CB* 3015-83 Tipo B → referência dimensional e de arranjo fornecida pelo utilizador; deve ser confirmada a aceitação do projecto e o estado actual da norma.
• Disposição dos rolos: 2 rolos verticais + 1 rolão horizontal superior + 1 rolão horizontal inferior → cria uma abertura de guia de quatro lados para alterar o fio da corda em direção horizontal e vertical.
• O diâmetro do rolo vertical D: 100 a 300 mm → fornece modelos de cinco dimensões para diferentes requisitos de cabos de arame e deck layout.
• Diâmetro do rolo horizontal D1: 85 a 250 mm → suporta o contato da corda superior e inferior quando a linha sobe, desce ou se move dentro da abertura do guia.
• Envelope principal: L 540 a 1460 mm, B 340 a 900 mm, H 240 a 675 mm → suporta o planeamento preliminar do espaço das fundações, do acesso e da instalação.
• Materiais: aço C-Mn, aço leve ou aço inoxidável, conforme especificado → qualidades exactas, construção de rolos, eixos, buchas ou rolamentos e rastreabilidade do material exigem confirmação do desenho.
• Tratamento de superfície: limpeza por explosão abrasiva até Sa 2,5 com uma camada de primer de fábrica epóxi, polir, galvanizando ou acabamento específico do projeto → selecionar de acordo com o material e o sistema de revestimento do recipiente.
• Certificação: a documentação do fabricante ou a inspecção relacionada com a classe podem ser organizadas de acordo com as exigências do projecto e o âmbito acordado; não se presume que os certificados sejam automaticamente incluídos.

Parâmetros técnicos principais

Guia de selecção e consulta

Primeiro passo:Confirmar CB* 3015-83 Tipo B, o diâmetro de rolamento D exigido e se o arranjo de quatro rolamentos incluídos corresponde ao desenho de encaminhamento da corda do recipiente.

Passo 2:Fornecer dados sobre a corda de arame de aço: diâmetro nominal, construção, núcleo, colocação, grau, carga mínima de ruptura, condição de funcionamento e requisitos de curvatura ou contato admissíveis do fabricante da corda.

Passo 3:Confirmar a maquinaria e a caixa de carga: guincho de reboque, guincho de posicionamento, guincho de manuseio de âncora ou de trabalho no convés, tração máxima da linha, carga de retenção do travão, velocidade de funcionamento, fator dinâmico, ciclo de trabalho,e ângulo de mudança de direção.

Passo 4:Forneça as direções de entrada e saída das cordas, o comando lateral e o comando vertical esperados, a localização do fairlead, o espaço disponível no convés ou no baluarte e a disposição do equipamento adjacente.

Passo 5:Confirmar as qualidades dos materiais, a construção dos rolos, a disposição do eixo e do rolamento ou da caixa, o método de lubrificação, o tratamento de superfície, o tipo de montagem, os pormenores da solda ou do parafuso,e reforço da estrutura de suporte.

Passo 6:Confirmar a quantidade, o certificado e o âmbito de inspecção, o requisito de TNC ou teste de carga, o tipo de embarcação, o requisito da sociedade de classificação, o destino da entrega, o prazo de entrega exigido,e desenho ou fotografia de referência aprovados.

Estrutura

Two vertical steel rollers | Upper horizontal roller | Lower horizontal roller | Roller shafts | Bearings or bushings | Side frames and cross members | Mounting base or welded support | Lubrication and retention arrangement as specified

Orientação, instalação e vantagens de qualidade do fio

• Os quatro rolamentos formam uma abertura de guia fechada. Os rolamentos verticais controlam o chumbo lateral, enquanto os rolamentos superior e inferior suportam o contato de corda causado pelo chumbo para cima ou para baixo,ajudando a corda a permanecer dentro de uma rota definida.
• O contato de rolamento reduz o deslizamento direto sobre bordas fixas, mas a condição real de contato da corda ainda depende do diâmetro do rolo, do perfil da ranhura ou do cano, da tensão da corda, do ângulo de condução, da rotação do rolo,e condição da superfície.
• O arranjo do rolo é adequado para layouts de embarcações de engenharia onde a corda pode se aproximar ou sair da linha de chegada em ângulos horizontais e verticais variáveis.O desenho de arranjo aprovado deve definir os percursos normais e extremos da corda.
• A tensão da corda através de uma mudança de direção produz reações nos rolos, eixos, rolamentos ou buchas, estrutura, soldas ou parafusos de montagem e estrutura de suporte do casco em contato.Estas reações devem ser calculadas a partir do caso da carga real.
• As superfícies dos rolos devem estar livres de bordas afiadas e de danos locais prejudiciais.e o acesso de substituição deve ser confirmado para inspecção e manutenção.
• Para reboque ou outro serviço dinâmico, as cargas transitórias da linha, os movimentos do navio, a carga de choque, os limites de operação e os requisitos de classe podem reger a seleção.O produto não deve ser classificado apenas pelo diâmetro da corda indicado.
• O material, a soldagem, a TDN, a inspecção dimensional, as verificações da rotação livre do rolo, o revestimento, a marcação e a documentação devem seguir o plano de fabrico e inspecção aprovado.

Atributos personalizados

• Padrão: CB* 3015-83 Tipo B → utilizar como referência dimensional quando especificado pelo navio ou estaleiro; confirmação da aceitação atual.
• Configuração dos rolos: Quatro rolos → dois rolos verticais mais os rolos horizontais superior e inferior criam uma passagem de corda controlada.
• Diâmetro do rolo vertical D: 100 / 150 / 200 / 250 / 300 mm → designação preliminar do modelo da tabela fornecida.
• Diâmetro do rolo horizontal D1: 85 / 120 / 150 / 200 / 250 mm → correspondente ao modelo do rolo vertical.
• Diâmetro de fio de corda aplicável: De acordo com a tabela fornecida → 176 mm e 370 mm, as entradas requerem verificação e não devem ser tratadas como valores confirmados.
• Material: aço C-Mn / aço leve / aço inoxidável → devem ser confirmados o grau exacto, o método de fabrico, a soldabilidade, o material do eixo e a rastreabilidade.
• Tratamento de superfície: Sa 2.5 de jato + primer de loja de epóxi / polido / galvanizado / personalizado → sistema final depende do material e especificação de revestimento do recipiente.
• Base de carga: a confirmar → fornecer dados de tração da linha do guincho, MBL da corda, ângulo de condução, fator dinâmico, carga, reação do rolo e design da fundação.
• Requisito de certificado: De acordo com o âmbito do projeto → certificado do fabricante, certificado de material, relatório de inspeção ou certificação do produto de classe devem ser acordados antes da cotação.

Como funciona

Steel wire rope approaches the fairlead → Rope contacts one or more freely rotating rollers according to its lead angle → Vertical and horizontal rollers redirect and contain the rope path → Roller shafts and frame transfer the resulting reactions to the vessel support structure → Rope continues to the winch, ponto de reboque, ou sistema de trabalho no convés

Aplicações

Dredgers | Crane ships | Piling vessels | Engineering barges | Salvage and work vessels | Towing-wire routes | Positioning and deck-working winches | Marine construction equipment | Newbuilding and replacement projects

Certificações e vantagens

Os certificados e a inspecção podem ser organizados de acordo com os requisitos do projecto, o âmbito de fabrico acordado, a rastreabilidade dos materiais, o plano de ensaio e o procedimento de aprovação da sociedade de classificação.A disponibilidade está sujeita à confirmação do pedido e à aceitação da classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

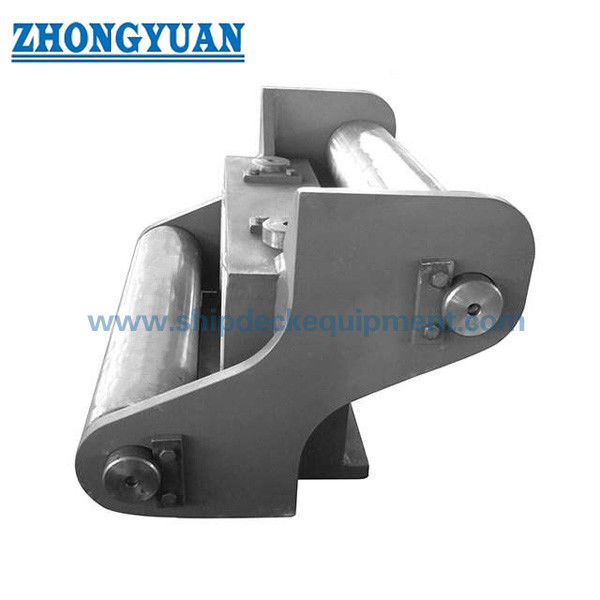

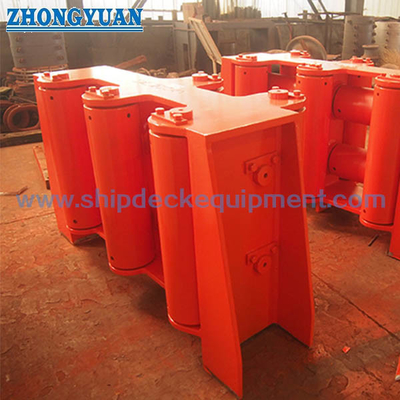

Desenho e Fotos

Perguntas frequentes

Q1: Como deve ser escolhido o tamanho correto de chumbo CB* 3015-83 Tipo B?

A1: Utilize o modelo padrão e o diâmetro da corda apenas para a selecção preliminar.ângulos de condução horizontais e verticais, o ângulo de mudança de direcção, o ciclo de trabalho, as reações dos rolos, a disposição do convés e o cálculo da estrutura de suporte.

P2: Por que o Tipo B utiliza quatro rolos?

A2: Os dois rolamentos verticais orientam o movimento de lado a lado, enquanto os rolamentos horizontais superior e inferior controlam o comando da corda para cima e para baixo.Juntos, eles formam uma passagem fechada para rotas de corda de engenharia de embarcações que podem variar em mais de um plano.

Q3: Os certificados de classe e os testes de carga estão incluídos em cada fairlead?

A: Não. A documentação do fabricante, os certificados de material, NDT, inspeção de rotação de rolos, prova ou teste de carga e certificação de classe dependem do escopo do projeto acordado.base de carga, método de ensaio, testemunho e critérios de aceitação devem ser confirmados antes da cotação.
