O tipo do ISO 5894 FAZ a multi câmara de visita dos parafusos com tampa superior Recessed Marine Outfitting
Detalhes do produto:
| Documento: | Marine manhole cover CBT 43...14.pdf |
|
Informação detalhada |
|||
| Standard: | BS ISO 5894:2018/ GB 11628 | Type: | DO |
|---|---|---|---|
| Material: | Mild Steel, Stainless Steel | Gasket: | Suitable with oil, sea water, and fresh water; Free from asbestos |
| Bolt & Nuts: | M20, Stainless steel, bronze, brass | Test: | Hydraulic Pressure Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Oil Tight |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available | Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Destacar: | câmara de visita marinha do iso 5894,tampa de câmara de visita marinha do parafuso m20,câmara de visita marinha das porcas m20 |
||
Descrição de produto

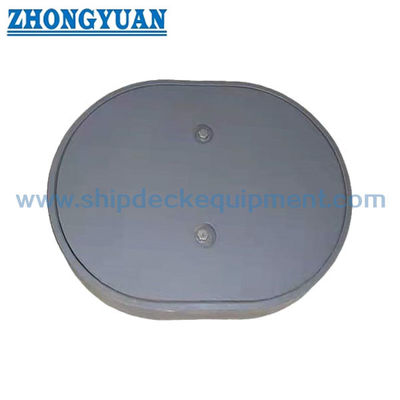

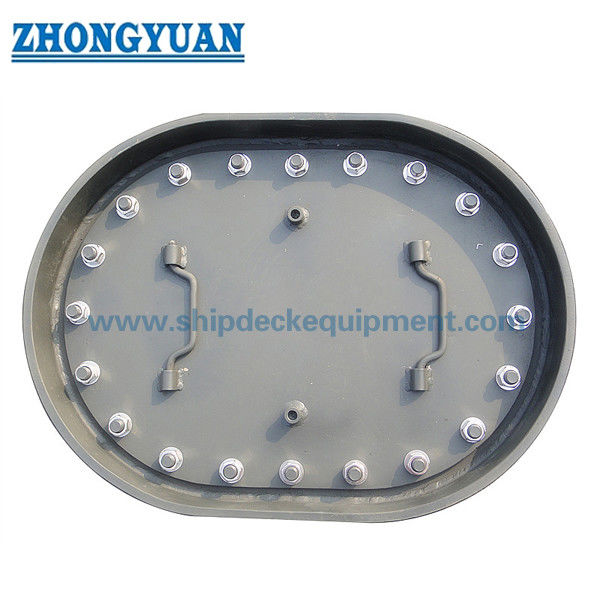

ISO 5894 Tipo DO Furo de escotilha de parafusos múltiplos com tampa superior recuada
Descrição:
para navios é o tipo A de tampa de mangueira. A forma desta tampa é um círculo longo. Este é um tipo de tampa com coaming. Pode ser levantado. Ele atende ao padrão do IS05892 e CB / T19-2001.É feito de aço e pode ser usado para vários naviosSe estiver interessado nos nossos produtos, por favor contacte-nos para mais informações.
Especificação técnica principal:
- Norma: BS ISO 5894:2018/ GB 11628
- Tipo: DO,
- Material: aço leve, aço inoxidável,
- Garrafa: Adequada para óleo, água do mar e água doce; livre de amianto;
- Bolt & Nuts: M20, aço inoxidável, bronze, latão;
- Ensaio: ensaio de pressão hidráulica,
- Dimensão: Padrão ou Personalizada, conforme o desenho do cliente,
- Tipo de aplicação: impermeável, impermeável ao óleo,
- Tratamento de superfície: arejamento a S2.5 + uma camada de primer de fábrica de epóxi, polido, galvanizado, tratamento de superfície personalizado disponível.
- Certificados de classificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parâmetros técnicos principais:
| Tamanho nominal L1 × b1 |
L2 | b2 | 1 3 | b3 | L4 | b4 | t | Ferramentas de fixação Diâmetro |
Ferramentas de fixação Número |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
NOTA 1 t é para a espessura mínima, as espessuras não indicadas no quadro podem ser concebidas de acordo com o fabricante prática |
|||||||||
| Chave | ||||||
| 1 | Placa de coamento | 4 | cobertura | 7 | Anel de placas | 9 Marcação |
| 2 | Garrafas | 5 | Capa superior | 8 | para fixar parafusos | 10 parafusos de arranque, 2 x M20 |
| 3 | manuseio | 6 | manuseio | |||
O tamanho e os detalhes da solda devem satisfazer os padrões industriais reconhecidos.
As dimensões dadas em parênteses () podem ser ajustadas. A parte superior da tampa, incluindo a porca, não deve sobressair da superfície de descarga ao escolher uma dimensão dada em parênteses.
NOTA 1'1 x b1 é uma abertura livre.
NOTA 2 Os parafusos de arranque 2 x M20 podem ser escolhidos pelo utilizador, se adequado.
Desenho da ISO 5894 Tipo DO Manhole Multi Bolts com equipamento marinho de cobertura superior recuada
