Visão Geral do Produto

O guindaste marítimo telescópico hidráulico 3T 20m é um equipamento de elevação a bordo montado no convés, configurado com uma lança telescópica em caixa, guincho hidráulico de içamento, funções hidráulicas de inclinação e giro, e uma cabine do operador. A disposição telescópica permite que o alcance da lança seja ajustado para carga, suprimentos, manutenção e tarefas gerais de manuseio no convés, ao mesmo tempo que reduz o espaço ocupado quando recolhido em comparação com uma lança longa fixa.

Os dados do produto fornecidos identificam um modelo de 3 t dentro de uma faixa de raio de trabalho de 5 a 20 m. No entanto, a tabela disponível é uma tabela de parâmetros de modelo/série, em vez de um diagrama de carga aprovado; ela não confirma independentemente que 3 t é permitido no alcance total de 20 m. A capacidade de elevação final em cada raio, os movimentos da embarcação, os limites de vento, as reações do pedestal, a fonte de alimentação, o modo de controle e o escopo de classificação devem, portanto, ser confirmados no desenho geral aprovado, no diagrama de carga e na especificação do projeto.

Especificações Rápidas

• Tipo de produto: Guindaste telescópico hidráulico de navio → alcance ajustável com estiva compacta para tarefas de elevação no convés.
• Carga Máxima Declarada (SWL): 3 t → a carga permissível final em cada raio de trabalho deve seguir o diagrama de carga aprovado.
• Raio de trabalho: 5–20 m na linha de 3 t fornecida → útil para layout preliminar do convés e verificação de alcance.
• Desempenho de içamento: 10–15 m/min com altura de içamento declarada de 30–40 m → a velocidade final e o curso do gancho devem ser confirmados para a configuração de roldanas selecionada e a tarefa do projeto.
• Giro: 0,5–1 r/min com arranjo de 0–360° declarado no registro de produto existente → rotação contínua/limitada e lógica de fim de curso são específicas do projeto.
• Tempo de inclinação: 70–80 s para a linha de 3 t fornecida → indica ajuste hidráulico do ângulo da lança em vez de operação de raio fixo.
• Potência nominal: 25 kW na tabela de 3 t fornecida → o dimensionamento do motor/HPU deve ser reconfirmado em relação ao ciclo de trabalho, funções simultâneas, pressão/fluxo hidráulico e fonte de alimentação da embarcação.
• Estação do operador: configuração da cabine → funções de controle local, de cabine e/ou remoto devem ser definidas na filosofia de controle aprovada.

​Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme a tarefa de elevação: peso da carga, SWL exigido em cada alcance, raio de trabalho mínimo e máximo, altura de içamento/curso do gancho, tipo de carga e caminho de elevação. Um diagrama de carga SWL-raio é necessário para a seleção final.

Etapa 2: Confirme as condições da embarcação e de operação: tipo de embarcação, tarefa pretendida a bordo, limites de inclinação/trim, critérios de vento operacional e recolhido, temperatura ambiente/de projeto, e se a elevação é a bordo, de navio para terra ou uma operação de elevação offshore definida separadamente.

Etapa 3: Confirme o desempenho e a potência: velocidades de içamento, giro, inclinação e telescopagem; ciclo de trabalho; tensão/frequência/fase elétrica; arranjo do grupo hidráulico; e qualquer requisito de redundância.

Etapa 4: Confirme a interface de instalação: altura e diâmetro do pedestal, fundação soldada ou aparafusada, espaço de convés disponível, posição de estiva/estacionamento da lança, reforço do convés e forças e momentos de fundação permitidos.

Etapa 5: Confirme o escopo de controle e segurança: cabine do operador, controle local/remoto, parada de emergência, freios, fins de curso, proteção contra sobrecarga/momento de carga e quaisquer funções de segurança adicionais do projeto. A configuração final está sujeita ao projeto aprovado.

Etapa 6: Confirme o escopo de classificação e entrega: sociedade classificadora/requisito de bandeira exigido, escopo de certificado e testemunho, sistema de revestimento, quantidade, destino, tempo de entrega exigido, desenho geral da embarcação, desenho de instalação e fotos de referência.

Estrutura e Componentes

Interface pedestal/fundação do convés | Rolamento de giro e estrutura rotativa | Lança telescópica em caixa | Mecanismo de extensão da lança | Cilindro de inclinação | Guincho hidráulico de içamento | Polias, cabo de aço e bloco de gancho | Sistema hidráulico de potência e controle | Gabinete de controle elétrico | Cabine do operador / estação de controle

Vantagens de Engenharia e Qualidade de Guindastes Marítimos

• O alcance telescópico permite que o guindaste cubra diferentes posições do convés sem manter o comprimento total da lança o tempo todo, o que é útil onde o envelope de estiva e o espaço do convés são limitados.
• Para um guindaste telescópico, a seleção deve ser baseada no diagrama de carga aprovado, em vez de um único SWL máximo. A extensão da lança, o raio de trabalho e a inclinação da embarcação podem afetar materialmente a capacidade de elevação permitida.
• O pedestal e a fundação do convés fazem parte do caminho de carga de elevação. A carga vertical, o momento de tombamento, o momento de giro e o reforço local do convés devem ser verificados a partir dos dados aprovados de carga da fundação antes da instalação.
• O içamento, a inclinação, a telescopagem e o giro hidráulicos permitem o posicionamento controlado, mas a pressão hidráulica, o fluxo, o resfriamento, o grau do óleo, a especificação da mangueira e a seleção da vedação devem corresponder ao ciclo de trabalho real e à temperatura de projeto.
• Os dispositivos de controle e segurança devem ser definidos como parte do pacote de aprovação do projeto. Freios necessários, limites superior/inferior, proteção contra sobrecarga ou momento de carga, parada de emergência e limites de giro não devem ser assumidos de uma descrição genérica do modelo.
• Para serviço marítimo exposto, a preparação da superfície e o revestimento devem ser especificados pelo sistema de revestimento da embarcação. O registro existente declara limpeza por jateamento e um sistema epóxi de três camadas; o grau de preparação final, DFT e a categoria de ambiente/durabilidade ISO 12944 devem ser confirmados.
• A tarefa de guindaste a bordo e a tarefa de elevação offshore não são intercambiáveis. As elevações offshore exigem que a base de projeto dinâmica/ambiental aplicável e o escopo de aprovação sejam declarados separadamente.

Atributos Personalizados

• Capacidade Nominal: SWL máximo declarado de 3 t → a carga permitida em cada raio deve seguir o diagrama de carga aprovado.
• Raio de Trabalho: 5–20 m → confirme o raio mínimo, o alcance máximo e a carga nominal em toda a faixa.
• Sistema de Lança: Telescópico hidráulico → fornece alcance ajustável e um envelope recolhido mais curto do que uma lança longa fixa.
• Içamento: Guincho hidráulico, 10–15 m/min declarado → configuração de roldanas, cabo de aço, bloco de gancho e arranjo de freio a serem confirmados.
• Giro: 0–360°, 0,5–1 r/min declarado → rotação contínua ou limitada e roteamento de cabo/mangueira a serem confirmados.
• Inclinação: Cilindro hidráulico, 70–80 s declarado → faixa de ângulo da lança e arranjo de fim de curso a serem confirmados.
• Estação de Controle: Configuração da cabine do operador → funções de controle local ou remoto disponíveis apenas quando especificado e aprovado.
• Montagem: Pedestal de convés, arranjo soldado ou aparafusado referenciado → a interface do pedestal e o reforço do convés devem seguir as cargas aprovadas da fundação.
• Temperatura de Trabalho: -40°C a +50°C declarado → aço de baixa temperatura, óleo hidráulico, vedações e componentes elétricos requerem confirmação do projeto.
• Proteção de Superfície: Sistema de revestimento marítimo de acordo com a especificação do projeto → registro existente declara limpeza por jateamento mais epóxi de três camadas; DFT e categoria ISO 12944 atual a serem confirmados.
• Classificação: Disponível de acordo com os requisitos do projeto → aprovação de classe, escopo de inspeção, teste e certificado devem ser acordados antes da cotação.

Como Funciona

Comando do operador → Potência hidráulica aciona as funções de içamento / inclinação / telescopagem / giro → O alcance da lança é ajustado para a posição de trabalho necessária → O guincho levanta ou abaixa a carga dentro do diagrama de carga aprovado → O giro posiciona a carga sobre o setor de trabalho permitido → O guindaste é retornado à sua condição de estiva / segurança aprovada após a operação

Aplicações

Manuseio de carga e suprimentos no convés do navio | Manutenção de convés e manuseio de equipamentos | Navios de carga | Embarcações de trabalho e de serviço | Tarefas gerais de elevação a bordo | Projetos de novas construções e substituição de guindastes

Certificações e Vantagens

A classificação, inspeção, teste de carga e certificação podem ser providenciados de acordo com a bandeira da embarcação, especificação do projeto e sociedade classificadora selecionada, sujeitos à aprovação da classe e ao escopo de pedido acordado. Para projetos aos quais a regulamentação SOLAS II-1/3-13 se aplica, os requisitos aplicáveis de projeto, construção, instalação, teste, marcação/documentação SWL, inspeção, operação e manutenção devem ser abordados no pacote de aprovação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

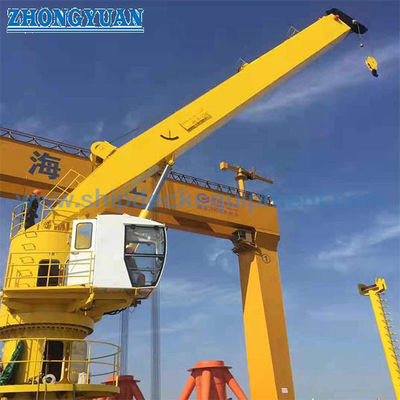

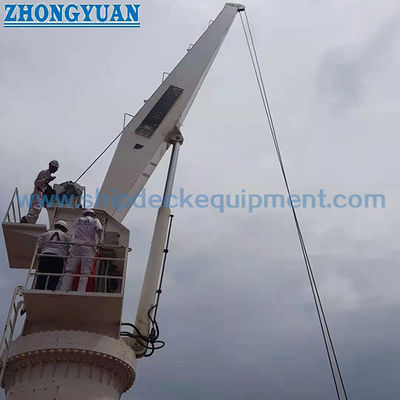

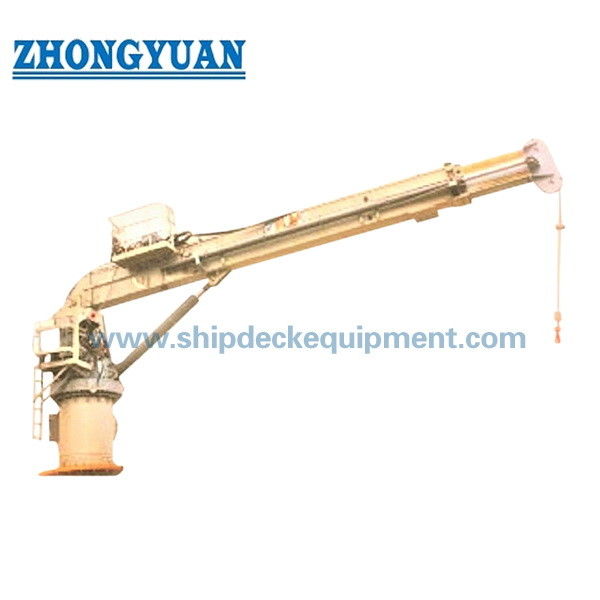

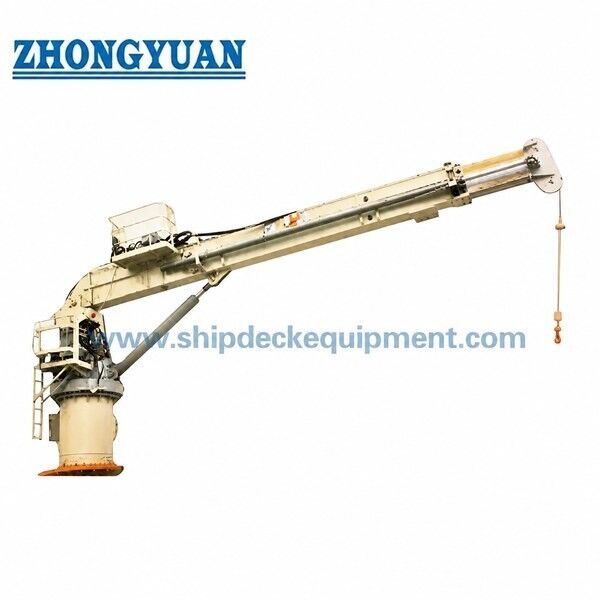

Desenho e Fotos

FAQ

P1: "3T 20m" significa que o guindaste pode levantar 3 toneladas a um alcance de 20 m?

R1: Não automaticamente. Os dados fornecidos apresentam um modelo de 3 t e uma faixa de raio de trabalho de 5 a 20 m, mas nenhum diagrama de carga SWL-raio aprovado é fornecido. A carga permitida a 20 m e em raios intermediários deve ser confirmada pelo diagrama de carga aprovado do guindaste.

P2: Este guindaste telescópico de navio pode ser usado para elevação offshore?

R2: Somente quando o guindaste for especificamente projetado, avaliado e aprovado para a tarefa de elevação offshore declarada e as condições ambientais/dinâmicas. Uma especificação normal de guindaste marítimo de navio não deve ser apresentada como uma especificação de guindaste offshore sem essa confirmação.

P3: Que informações são necessárias antes da cotação e submissão à classe?

R3: Forneça o SWL exigido em cada alcance, raio mínimo/máximo, curso do gancho, tipo de embarcação, tarefa de elevação, condições de inclinação/trim e ambientais, fornecimento elétrico, modo de controle, arranjo do pedestal/fundação, requisito de revestimento, requisito de classe/bandeira, quantidade, destino, cronograma de entrega e desenhos da embarcação/instalação.
