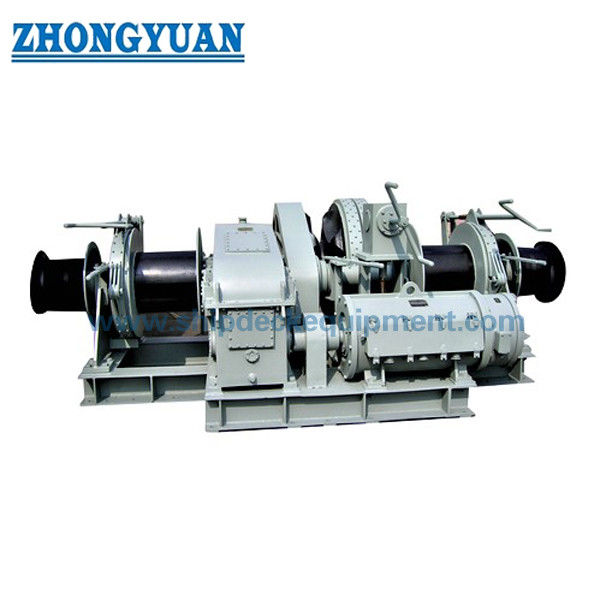

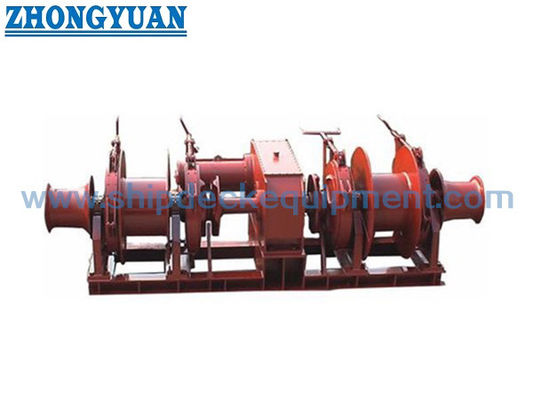

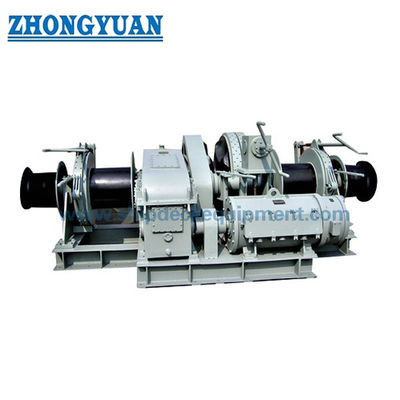

12.5 ‰ 114mm Anchor Elétrico Windlass com Duplo Tambor e cabeça de curvatura
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Diâmetro da cadeia de âncora: | Φ32mm | Carga de tração nominal: | 43.5kN |
|---|---|---|---|
| Velocidade de trabalho: | 9m/min | Carga de amarração: | 30 KN |
| Carga de suporte: | 261KN | Potência do motor: | 16/16/11KW |
| Velocidade: | 9m/min | Número cigano: | Dobro |
| Fonte de energia: | AC monofásico 110V, 220V, 240V; AC trifásico 220V, 380V, 440V, 660V | ||
| Destacar: | sarilho elétrico de aço da âncora 9m/min,sarilho elétrico da âncora 9m/Min,Sarilho elétrico de CCS para barcos |
||
Descrição de produto
12.5 ‰ 114mm Anchor Elétrico Windlass com Duplo Tambor e cabeça de curvatura
Visão geral do produto
O sistema elétrico de ventoinha de âncora é projetado principalmente para operações de manuseio de cadeia de âncora em navios marítimos.
Integra uma roda cigana para o controlo da cadeia de ancoragem e uma cabeça de tambor/deformação para operações auxiliares de corda de amarração.
O sistema assegura uma fixação segura através da elevação, baixa e travagem controladas das cadeias de âncora.
Este sistema é projetado principalmente para manuseio de cadeia de âncora, com capacidade de amarração auxiliar via tambor e cabeça de deformação.
Especificações rápidas
• Tamanho da cadeia de âncora: 12,5 ‰ 114 mm
• Tire da cadeia da âncora: 5,9 ‰ 617 kN
• Carga de retenção do travão: 304228 kN
• Velocidade da cadeia: 9 m/min
• Tire a cabeça de deformação: 5 ̊350 kN
• Potência do motor: 3200 kW
• Tipo de accionamento: eléctrico
• Configuração: Cigano único + tambor duplo + cabeça de deformação
• Grau de cadeia: U2 / U3
• Controle: local / remoto
Principais Parâmetros Técnicos
| Cadeia (mm) | Pulsão da cadeia (kN) | Carga de travagem (kN) | Velocidade (m/min) | Pulsão de deformação (kN) | Potência do motor (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Guia de selecção
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Estrutura e componentes
Estrutura e componentes:Motor elétrico. Caixa de engrenagens. Roda cigana. Tambor duplo. Cabeça de curvatura. Sistema de travagem. Sistema de embreagem.
Atributos personalizados
Tamanho da cadeia. Puxa da cadeia. Carga do freio. Puxa de curvatura. Tipo de acionamento.
Configuração personalizada e guia de consulta
Tamanho da cadeia. Grau da cadeia. Puxar. Carga de travagem. Requisitos de curvatura.
Como funciona
O motor elétrico impulsiona a caixa de velocidades para girar a roda cigana para o manuseio da cadeia de âncora.
A âncora é levantada ou abaixada através da cigana, enquanto os sistemas de travagem e embreagem garantem uma operação segura.
O tambor e a cabeça de deformação fornecem funções auxiliares de manuseio de corda.
Aplicações
Operações de manuseio de âncoras. Sistemas de ancoragem de navios. Navios comerciais.
Certificações e vantagens
Certificações: CCS. ABS. DNV. BV. LR. NK. RINA.
Vantagens: Design dedicado de manuseio de cadeia. Alta capacidade de travagem. Suporte de atracamento integrado.
Desenho e Fotos
• Desenho de arranjo geral
• Desenho do sistema de ciganos e cadeias
• Disposição das instalações
• Fotos dos produtos
Informações de encomenda
• MOQ: 1 unidade
• Entrega: baseada no projecto
• Personalização: Disponível
Perguntas frequentes
Q1: Qual é a função principal?
R: Manuseio de cadeias de âncora utilizando o sistema cigano.
P2: Pode lidar com corda?
R: Sim, via tambor e cabeça de deformação.
Q3: Que grau de cadeia é suportado?
R: Cadeias padrão U2 e U3.
