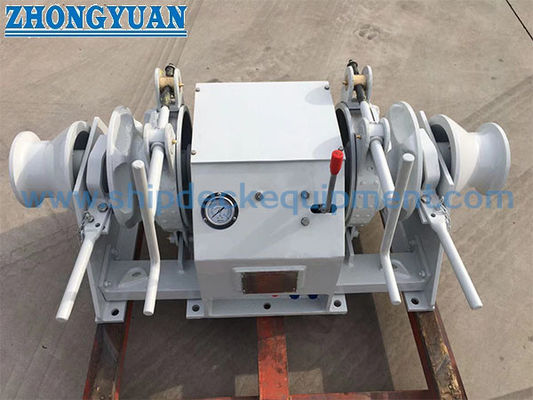

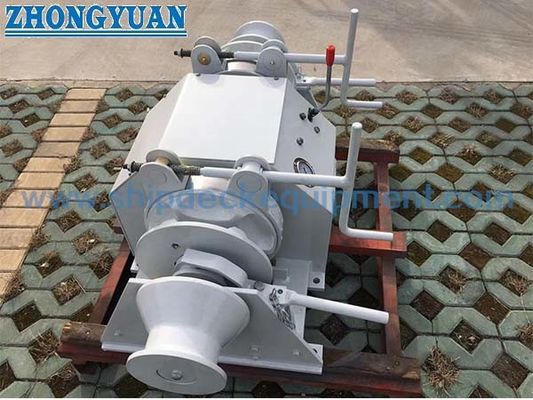

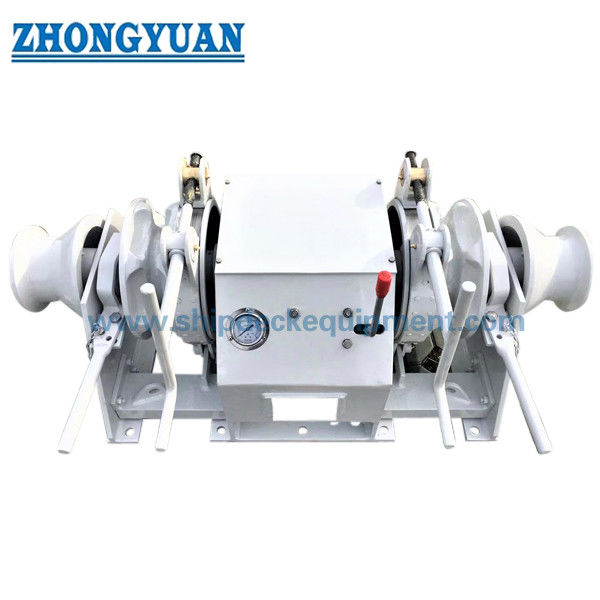

12,5–30mm Guincho Hidráulico de Âncora com Economia de Espaço | Equipamento Compacto para Manuseio de Âncora Marítima
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Diâmetro da cadeia de âncora: | Φ40mm | Carga da âncora: | 68KN |
|---|---|---|---|
| Carga de ligação: | 68KN | Capacidade de corda: | 150m |
| Velocidade de ligação: | 6-18m/min | Potência do motor: | 30KW |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | ||
| Destacar: | Sarilho hidráulico da âncora 30KW,sarilho hidráulico da âncora de 150m,Sarilho elétrico da âncora 30KW |
||
Descrição de produto
12,5–30mm Guincho Hidráulico de Âncora Economizador de Espaço | Equipamento Compacto de Manuseio de Âncora Marinha
Visão Geral do Produto
O guincho hidráulico de âncora economizador de espaço é projetado especificamente para o manuseio de corrente de âncora em embarcações com espaço limitado no convés.
O sistema adota um design integrado de caixa de engrenagens e motor hidráulico compacto, minimizando a pegada de instalação e mantendo um desempenho confiável no manuseio de âncora.
É adequado para pequenas embarcações, barcos de trabalho e barcos com layouts de proa estreitos.
Este guincho é projetado principalmente para o manuseio de corrente de âncora, com manuseio auxiliar opcional de corda através de um tambor de enrolamento.
Especificações Rápidas
• Tamanho da Corrente da Âncora: 12,5–30 mm
• Tração da Corrente da Âncora: 5,9–38,3 kN
• Carga de Freio: 30–231 kN
• Velocidade da Corrente: 9–15 m/min
• Tração do Tambor de Enrolamento: 5–30 kN
• Capacidade de Comprimento da Corrente: até 82,5 m
• Potência do Motor: 4–15 kW
• Tipo de Acionamento: Hidráulico (HPU Elétrica)
• Configuração: Tambor simples / duplo + tambor de enrolamento
• Controle: Controle local por joystick
• Grau da Corrente: U2 / U3
Parâmetros Técnicos Principais
| Corrente (mm) | Tração da Corrente (kN) | Carga de Freio (kN) | Velocidade (m/min) | Tração do Tambor (kN) | Potência do Motor (kW) |
| 12,5 | 5,9 | 30 | ≥9 | 5 | 4 |
| 14/16/17,5 | 8,3/10,9/13 | 51/67/80 | ≥9 | 8 | 5,5 |
| 19/20,5/22 | 15,3/17,9/20,6 | 95/110/126 | ≥9 | 10 | 7,5 |
| 24/26 | 24,5/28,7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33,3/38,3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43,5/49,1/55,1 | 261/294/329 | ≥9 | 30 | 22 |
Guia de Seleção
Passo 1 – Selecionar Tamanho da Corrente (12,5–30 mm) | Passo 2 – Corresponder Tração da Corrente da Âncora (5,9–38,3 kN) | Passo 3 – Confirmar Carga de Freio (30–231 kN) | Passo 4 – Selecionar Velocidade da Corrente (9–15 m/min) | Passo 5 – Confirmar Acionamento Hidráulico | Passo 6 – Selecionar Configuração | Passo 7 – Layout de Instalação
Estrutura e Componentes
Estrutura e Componentes: Motor hidráulico (integrado) | Caixa de engrenagens compacta | Roda de corrente (manuseio de corrente) | Tambor de enrolamento | Sistema de freio | Sistema de embreagem | Unidade de potência hidráulica | Válvula de controle | Estrutura base
Atributos Personalizados
Tamanho da Corrente | Tração da Corrente | Carga de Freio | Tração do Tambor | Tipo de Acionamento | Configuração | Tipo de Controle
Guia de Consulta e Configuração Personalizada
Tamanho da Corrente | Grau da Corrente | Requisito de Tração | Carga de Freio | Espaço de Instalação | Sistema de Controle | Tipo de Embarcação
Como Funciona
O motor hidráulico aciona a caixa de engrenagens para girar a roda de corrente para o manuseio da corrente da âncora.
A âncora é içada ou baixada através da roda de corrente, enquanto o sistema de freio e embreagem garante o controle seguro da carga.
O design integrado compacto garante uma operação eficiente em espaço de instalação limitado.
Aplicações
Aplicações: Pequenas embarcações | Barcos de trabalho | Barcos de pesca | Barcos de patrulha | Navios com convés estreito | Operações de manuseio de âncora
Certificações e Vantagens
Certificações: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Vantagens: Design compacto economizador de espaço | Motor hidráulico e caixa de engrenagens integrados | Fácil instalação | Baixa manutenção | Manuseio confiável da corrente da âncora | Ideal para espaço limitado no convés
Desenho e Fotos
• Desenho de arranjo geral
• Desenho de estrutura compacta
• Layout de instalação
• Fotos do produto
Informações de Pedido
• MOQ: 1 Unidade
• Prazo de Entrega: Baseado no projeto
• Pagamento: T/T, L/C
• Personalização: Disponível
FAQ
P1: O que diferencia este guincho?
R: Design integrado compacto para espaço limitado no convés.
P2: É adequado para grandes embarcações?
R: É projetado principalmente para embarcações de pequeno a médio porte.
P3: A configuração pode ser personalizada?
R: Sim, as configurações de roda de corrente e tambor de enrolamento podem ser personalizadas.
