12.530 mm Compacto Anchor Windlass Hidráulico.

12.530 mm Compacto Anchor Windlass Hidráulico.

Visão geral do produto

O travão de âncora hidráulica compacto de 12,5 ̊30 mm é uma máquina de convés de poupança de espaço concebida para manusear a cadeia de âncora em navios pequenos, barcos de trabalho, barcos de patrulha, navios de pesca,e outros navios em que a disposição do convés dianteiro tem um espaço de instalação limitadoÉ utilizado para levantar e soltar a cadeia de âncora através de uma cadeia de ciganos, com controle de freio e embreagem para operações de ancoragem.

A série de ventoinhas hidráulicas compactas com motor hidráulico integrado e caixa de velocidades.O produto não é um guincho de manuseio de âncora offshore e não deve ser descrito como equipamento de reboque ou de manuseio de âncora AHTS.A selecção deve ser confirmada juntamente com o diâmetro da cadeia de âncora, o grau da cadeia, o peso da âncora, a disposição do tampão da cadeia, o alinhamento do tubo de hawse, a fundação do convés, a unidade de potência hidráulica,e exigência da sociedade de classificação.

Especificações rápidas

• Tipo de produto: ventoinha hidráulica de ancoragem → equipamento movido por ciganos de cadeia para elevação e pagamento de cadeias de ancoragem, não equipamento de armazenamento de cordas.
• Faixa de cadeia de âncora: 12,5 ∼ 30 mm faixa de página padrão → 32 / 34 / 36 mm dados são mantidos em Backend Reference como uma configuração estendida a ser confirmada.
• Tração nominal da cadeia a partir da tabela fornecida: 5,9·38,3 kN → utilizada para a seleção do manuseamento da cadeia; não deve ser reescrita como SWL, MBL ou carga de retenção do travão.
• Carga de retenção do travão a partir da tabela fornecida: 30231 kN → capacidade de referência do travão para o modelo selecionado; a base de conceção final depende do grau da cadeia e da disposição do obturador.
• Velocidade da cadeia: ≥ 9 m/min de referência → adequada para funções de ancoragem de embarcações compactas; a velocidade final depende do caudal hidráulico, do deslocamento do motor e das condições de carga.
• Tireira da cabeça de curvatura: 5·30 kN → função auxiliar de manuseio de corda opcional, não substituto de um guincho de amarração certificado, salvo especificação separada.
• Disposição do accionamento: motor hidráulico com caixa de velocidades compacta → HPU elétrico ou sistema hidráulico da embarcação deve ser confirmado antes da selecção do modelo.
• O foco do projeto compacto: redução da pegada do convés, disposição simplificada da maquinaria e integração mais fácil em layouts estreitos do convés dianteiro.

Parâmetros técnicos principais

Projeto compacto e vantagens do motor hidráulico

• O arranjo compacto integra o motor hidráulico e a caixa de velocidades perto do conjunto cigano, reduzindo a pegada da máquina em comparação com grandes arranjos de acionamento separados.
• Para cada diâmetro e grau de cadeia, é necessário um ciganos de cadeia correspondente, não devendo presumir-se que um ciganos se encaixe na gama completa de 12,5-30 mm.
• A transmissão hidráulica proporciona um controlo suave do binário de arranque e da velocidade para o manuseamento da cadeia de ancoragem,especialmente útil quando o navio já possui uma fonte de energia hidráulica ou uma HPU elétrica pode ser colocada nas proximidades.
• O sistema de travagem e embreagem permite controlar o cigano durante as operações de pagamento, retenção e levantamento.e exigência de aprovação.
• A instalação de um convés compacto ainda requer um alinhamento adequado dos tubos, um cabo de cadeado, acesso de serviço para tubulação de freios / embreagem / hidráulica e resistência suficiente da fundação do convés.
• Se estiver equipada com uma cabeça de curvatura auxiliar, esta pode suportar operações de manuseio de cordas leves.

Guia de selecção e consulta

Passo 1: Confirmar o diâmetro da cadeia de âncora: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm.

Passo 2: Confirmar a qualidade da cadeia, o padrão de ligação, o peso da âncora e a profundidade de ancoragem ou a disposição do comprimento da cadeia necessários.

Passo 3: Confirmar a força nominal da cadeia, o requisito de força/supercarga de curto prazo, a carga de retenção do travão e se está instalada uma rolha de cadeia separada.

Passo 4: Confirmar a configuração: cigana única, cigana dupla, cabeça de deformação, disposição da embreagem, tipo de travão e requisitos de comando local/remota.

Passo 5: Confirmar a fonte de alimentação hidráulica: sistema hidráulico existente da embarcação ou HPU a motor elétrico, incluindo a pressão, o caudal, a fonte de alimentação e a posição de instalação.

Passo 6: Fornecer o desenho GA do convés, o alinhamento dos tubos Hawse/Spurling, o arranjo do armário da cadeia, os detalhes da fundação, o tipo de embarcação, os requisitos da classe, a quantidade, o destino da entrega,e tempo de entrega exigido.

Estrutura e componentes

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Atributos personalizados

• Categoria do produto: ventoinha hidráulica → máquinas compactas para manuseio de cadeias de âncora.
• Distância da cadeia: 12,5 ∼30 mm de distância padrão da página → o perfil cigano deve corresponder ao diâmetro e à qualidade reais da cadeia.
• Tire da cadeia: 5,9·38,3 kN a partir da tabela fornecida → o valor final deve ser verificado em relação ao cálculo da classe e ao grau de cadeia selecionado.
• Carga de retenção do travão: 30231 kN a partir da tabela fornecida → não é a mesma que a carga de ruptura da cadeia e não é automaticamente um valor de prova.
• Tipo de accionamento: HPU hidráulica → elétrica, deve confirmar-se a potência hidráulica do recipiente, a pressão, o caudal e a disposição de arrefecimento.
• Configuração: Cigano único / duplo com cabeça de deformação opcional → selecionado de acordo com a disposição de ancoragem do navio e o espaço no convés.
• Tipo de comando: joystick local ou válvula de comando como referência → funções de comando remoto, parada de emergência e bloqueio devem ser especificadas, se necessário.
• Tratamento de superfície: Sa 2,5 de jato + primer de fábrica epóxi como referência → sistema de revestimento final segue o ambiente marinho e as exigências do cliente.
• Requisito de certificado: Disponível de acordo com o âmbito da encomenda → certificado de classe, certificado do fabricante, certificado de material e relatório de ensaio devem ser acordados antes da produção.

Como funciona

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Aplicações

Navios pequenos. Barcos de trabalho. Navios de pesca. Barcos de patrulha. Barcas. Navios utilitários.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspeção, a rastreabilidade do material, os requisitos de teste e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

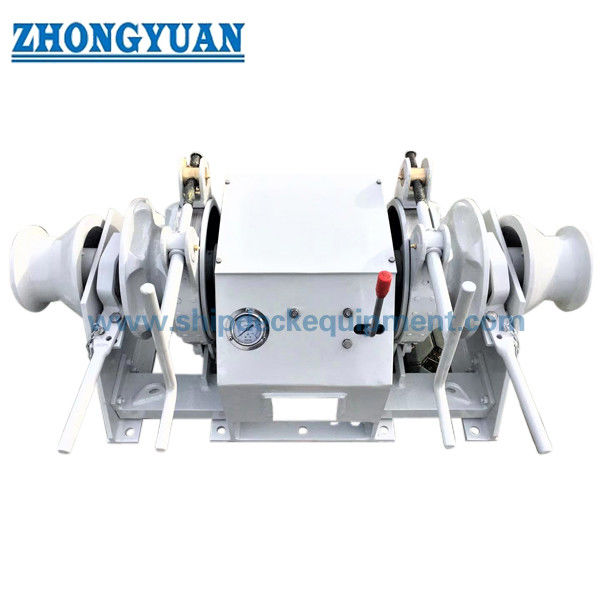

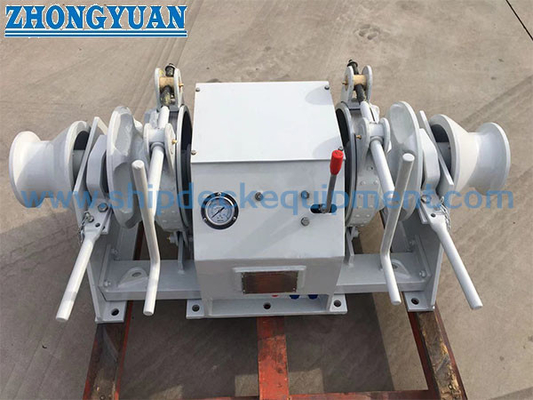

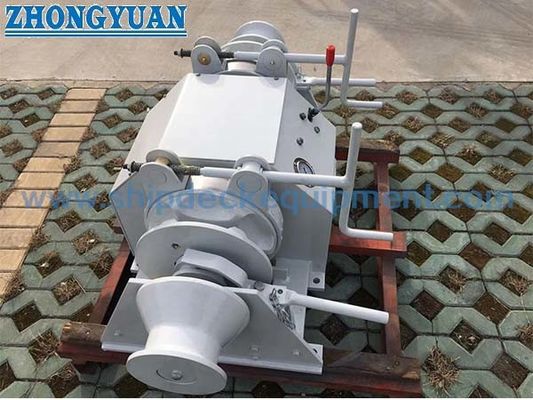

Desenho e Fotos

Perguntas frequentes

P1: Este produto é um guincho de ancoragem ou um guincho de manuseio de ancoragem offshore?

R1: Trata-se de um ventoinho de âncora hidráulica compacto para elevação e pagamento da cadeia de âncora do navio.Não deve ser descrito como um guincho de manuseio de âncora offshore para operações de reboque ou manuseio de âncora AHTS, a menos que um projeto separado confirme esse escopo..

P2: Pode um travão cobrir todos os tamanhos de cadeia de 12,5 mm a 30 mm?

R2: Não. O intervalo de página descreve uma série. O cigana real deve ser combinado com o diâmetro da cadeia selecionada, grau da cadeia e geometria link.e os parâmetros hidráulicos são selecionados por modelo.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar o diâmetro da cadeia, o grau da cadeia, o peso da âncora, o comprimento da cadeia/a profundidade da âncora, a força de tração necessária, a carga de retenção do travão, a disposição do tampão da cadeia, a fonte de energia hidráulica, a fonte de alimentação do navio,desenho de instalação, requisitos de classe, quantidade, destino de entrega e prazo de entrega exigido.
