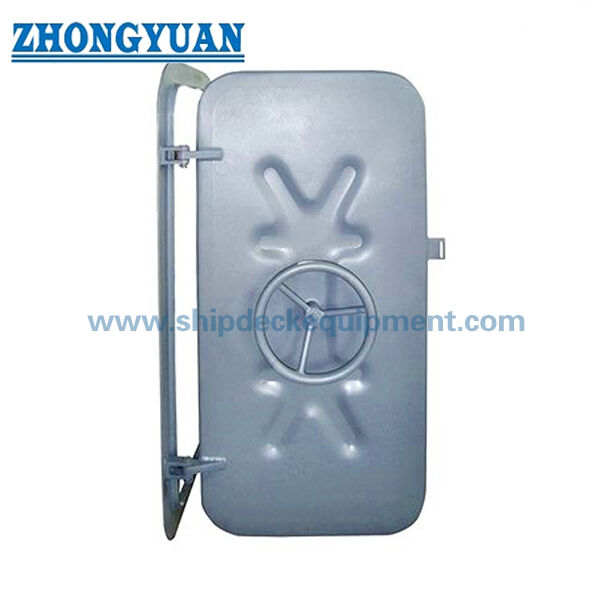

Porta à prova d'água de aço de ação rápida com roda de mão de dois lados.

Porta à prova d'água de aço de ação rápida com roda de mão de dois lados.

Visão geral do produto

Esta porta à prova d'água de aço de acção rápida é manuseada manualmente,Porta de dobradiça de folha única para aberturas de acesso em paredes estanques, quando a disposição do recipiente e as regras aplicáveis permitam um fechamento de acção rápida com dobradiçaA estrutura de aço é destinada a soldar directamente na parede.enquanto a abertura de canto redondo, folha da porta, dobradiças, jato de segurança e arranjo de fixação devem ser coordenados com o desenho do navio homologado.

Os dados disponíveis indicam um intervalo de pressão normal de 0,05 ‰ 0,06 MPa, aproximadamente equivalente a uma cabeça de água doce de 5 ‰ 6 m. Este valor é uma referência de selecção de projetos, não uma classificação universal:a pressão de projeto necessária, direcção de pressão, nível de instalação, categoria de parede e pressão de ensaio devem ser confirmados para cada recipiente.As versões motorizadas são configurações separadas e não devem ser combinadas numa única alegação sobre o produto, a menos que o âmbito de montagem e de homologação completo tenham sido verificados..

Especificações rápidas

• Tipo de produto: porta impermeável de articulação manual de acção rápida → destinada ao acesso à parede, quando for necessária uma operação rápida dos dois lados e se aceite um fechamento com articulação.
• Função: roda de mão de cada lado → o operador pode ligar ou soltar o mecanismo de fixação de acção rápida de qualquer dos compartimentos.
• Instalação: quadro de aço soldado → corte da parede, reforço circundante, planosidade do quadro, sequência de soldadura e controlo da distorção devem seguir o desenho de instalação aprovado.
• Pressão de referência: 0,05 ∼0,06 MPa → aproximadamente 5 ∼6 m de água doce; o projecto final e a pressão de ensaio devem ser confirmados a partir dos requisitos de controlo de danos e de classe do recipiente.
• Intervalo de abertura nominal: 1200 × 600 a 1600 × 800 mm → nove combinações de abertura são indicadas para a escolha do acesso e do arranjo.
• Opções de placas de folhas: 6 / 8 / 10 mm → combinações disponíveis e pesos aproximados dependem da abertura clara selecionada.
• Peso aproximado: 124 a 238 kg → relevante para o suporte da dobradiça, manuseio, sequência de soldagem, comissionamento e planeamento de peças sobressalentes.
• Material e funções: aço leve é a configuração primária → aço inoxidável, alumínio, resistente ao fogo, hermético, com redução de ruído, com motor,ou versões anti-pirataria requerem confirmação de engenharia separada.

Parâmetros técnicos principais

Guia de selecção e consulta

Primeiro passo:Confirmar que é permitida uma porta impermeável de acção rápida com dobradiça manual na parede e na via de acesso pretendidos.Uma porta com dobradiça não é intercambiável com uma porta corredera à força mecânica, à prova d'água, em locais onde as regras do navio exigem um tipo corredero..

Passo 2:Selecionar a abertura nominal e fornecer o desenho do corte da parede, a direção de abertura, o lado da dobradiça, a altura do limiar, a estrutura adjacente, a espessura do isolamento/do revestimento,e o envelope de autorização de exploração em ambos os lados.

Passo 3:Indicar a cabeça de água ou a pressão projetada, a direção da pressão, a disposição do compartimento, a base da linha de água da lesão e se a porta deve suportar a pressão de um ou de ambos os lados.

Passo 4:Confirmar o material da porta e do quadro, a espessura da chapa, o material das juntas, as exigências relativas às dobradiças e ao material de fixação, a preparação da superfície, o sistema de revestimento, a tolerância à corrosão,e quaisquer detalhes da interface de aço inoxidável.

Passo 5:Confirmar a função requerida: apenas à prova d'água, à prova d'armas, à prova de fogo, à prova de gás, com redução de ruído, bloqueio antipirataria, ou operação a motor.e funções de segurança exigem provas de projeto dedicadas e não podem ser assumidas a partir de uma porta impermeável padrão.

Passo 6:Indicar quantidade, tipo de embarcação ou unidade offshore, local de instalação, sociedade de classificação, âmbito do certificado e das testemunhas, destino da entrega, data de entrega exigida, desenho aprovado,e foto de referência, se disponível.

Estrutura

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Vantagens de impermeabilidade, instalação e qualidade

• A operação do volante de mão de dois lados suporta uma abertura e fechamento locais rápidos sem a necessidade de uma fonte de energia externa.e o arranjo de libertação de emergência devem seguir o desenho aprovado.
• Um sistema de fixação de acção rápida destina-se a aplicar compressão distribuída ao redor do perímetro da junta.Alinhamento da dobradiça, e deflexão controlada da folha.
• A abertura de canto arredondada e a geometria do quadro evitam transições retangulares acentuadas no esquema dimensional fornecido.Os raios reais dos cantos e o corte da parede devem ser mantidos durante a fabricação e a instalação no estaleiro..
• A soldagem direta à parede fornece um limite integrado, mas a entrada excessiva de calor pode distorcer o quadro e reduzir o contato da junta.e o alinhamento pós-soldagem são pontos de aceitação importantes.
• A massa da porta aumenta com o tamanho da abertura e a espessura da chapa.A utilização manual segura deve ser revista antes da aprovação final..
• A faixa de pressão indicada de 0,05 ≈ 0,06 MPa deve ser considerada como referência de selecção.e os requisitos de testemunhas dependem da norma aplicável, regras de classe e plano de inspecção aprovado.
• A continuidade do revestimento é necessária no quadro, nas bordas das folhas, nas dobradiças, nas soldas e no hardware embutido.A compatibilidade da pintura final com a especificação do revestimento do recipiente e o material da junta deve ser confirmada antes da expedição..

Atributos personalizados

• Tipo de produto: Porta à prova d'água de aço de acção rápida → fechamento manual de acesso com dobradiça para locais homologados de parede à prova d'água
• Função: roda de mão de dois lados → permite a operação local de ambos os lados da parede
• Abertura nominal: 1200 × 600 a 1600 × 800 mm → selecionar de acordo com os requisitos de acesso, a estrutura e o desenho do recipiente aprovado
• Pressão de referência: 0,05 ∼0,06 MPa → aproximadamente 5 ∼6 m de água doce; o projecto e a pressão de ensaio ainda não foram confirmados
• Espessura da placa de folha: 6 / 8 / 10 mm → disponibilidade depende da combinação de abertura nominal na tabela fornecida
• Material primário: aço leve → aço inoxidável e alumínio são variantes de engenharia separadas, não substitutos de materiais diretos
• Instalação: Quadro de parede soldado → precisão de corte, reforço, sequência de solda e controle de distorção afetam a estanqueidade final
• Mão de abertura: esquerda ou direita, a confirmar → marcar o lado da dobradiça e a direcção de abertura no desenho homologado
• Sistema de vedação: junta de perímetro, material a confirmar → perfil da junta, compressão, método de junção e acesso de substituição são específicos do projeto
• Classificação de incêndio/gás/acústico: a confirmar → indicar apenas uma classificação quando o conjunto completo de portas tiver a prova e a prova de homologação aplicáveis
• Anti-Piracy Locking: Disponível por projeto → liberação interna, compatibilidade de rota de fuga, lógica de bloqueio e aceitação de classe/bandeira devem ser revisados
• Certificados: De acordo com os requisitos do projeto → aprovação, a rastreabilidade do material, os ensaios e o escopo das testemunhas devem ser acordados antes da produção

Como funciona

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, alinhamento e vazamento são verificados durante o comissionamento

Aplicações

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Certificações e vantagens

Os certificados, documentos de aprovação, a rastreabilidade dos materiais, os ensaios de pressão ou de fugas e os testemunhos de inspecção podem ser organizados de acordo com os requisitos do projeto, as regras aplicáveis, o desenho aprovado,e procedimento da sociedade de classificaçãoA homologação de tipo, a homologação CE MED, a certificação de incêndio ou a certificação de classe de produto não estão incluídas por defeito.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

Q1:A faixa de pressão de 0,05­0,06 MPa é adequada para todas as instalações?

A1:Não. É a faixa de referência fornecida para os dados do presente produto. A pressão de projecto e de ensaio necessária deve ser estabelecida a partir do nível de instalação, linha de água do dano, direcção da pressão, regras do recipiente,desenho aprovado e requisitos da sociedade de classificação.

P2:Pode esta porta de roda de mão com dobradiças substituir uma porta hidráulica ou motorizada de deslizamento estanque?

A2:Não automaticamente.Alguns locais de paredes estanques exigem portas deslizantes ou acionadas a motor, de acordo com as regras de embarcação aplicáveis.O projetista do navio e a sociedade de classificação devem confirmar que uma porta de acção rápida com dobradiça manual é aceitável no local pretendido..

P3:Os certificados de ignição, estanqueidade, insonorização, antipirataria e classe estão incluídos como padrão?

A3:Não, estes são funcionais separados e âmbito de aprovação. a classificação necessária, teste padrão, bloqueio e arranjo de fuga, classe testemunha, aprovação de tipo,e do pacote de certificados devem ser acordados antes da cotação e apoiados pela prova de projeto e de ensaio relevante.
