O navio galvanizou a sução Marine Pipe Fittings em forma de sino
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Padrão: | JIS F 3020-1985 | Tipo: | tipo B |
|---|---|---|---|
| Tamanho nominal: | DN 50-200mm | Peso: | 3,3-38,6kg |
| Material: | Casting Iron; Ferro Fundido; Casting Steel Fundição de Aço | Tratamento de superfície: | jateamento para S2.5 + uma camada de epóxi shop primer |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Destacar: | Sução de JIS F 3020-1985 em forma de sino,Marine Suction Bellmouth JIS F 3020-1985,Encaixes de tubulação do navio de DN200 JIS F 3020-1985 |
||
Descrição de produto

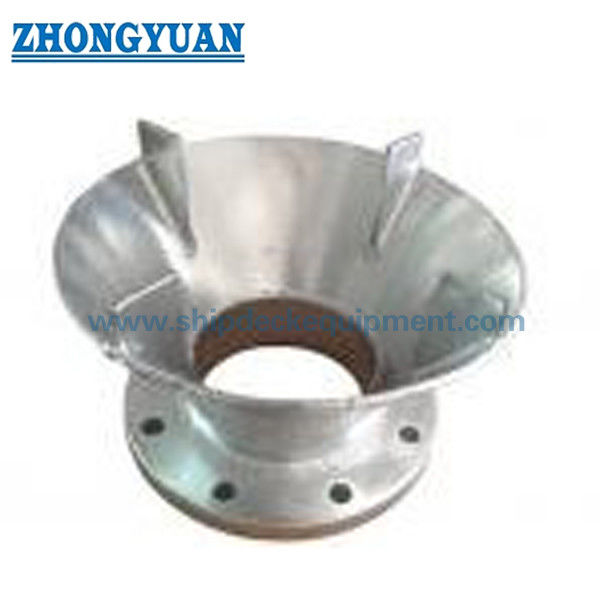

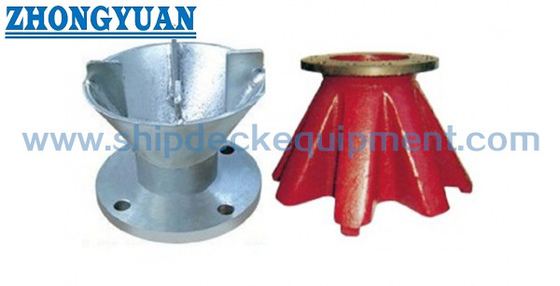

O navio galvanizou a sução Marine Pipe Fittings em forma de sino
Descrição:
A sução galvnized navio em forma de sino é usada geralmente no tanque de óleo, no tanque de água e na água de esgoto bem de todos os tipos dos navios, que é apropriada para o meio da água ou do óleo.
Especificações técnicas principais:
1. Padrão: JIS F 3020-1985
2. Tipo: Tipo B
3. Tamanho nominal: DN 50-200mm
4. Peso: 3.3-38.6kg
5. Material: Ferro de moldação; Aço de moldação
6. Tratamento de superfície: limpar com jato de areia a S2.5 + uma camada de primeira demão da loja da cola Epoxy;
7. Certificados de classificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc.
Parâmetros técnicos principais:
| Tamanho nominal | Dimensões da estrutura | Tamanho da flange | Referência | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Peso quilograma | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2,03 | 3,3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1,99 | 6,3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1,99 | 8,6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1,91 | 9,6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1,92 | 11,2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1,85 | 22,5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1,82 | 30,1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1,80 | 38,6 |
O desenho do navio galvanizou a sução Marine Pipe Fittings em forma de sino
