Flange hidráulica de solda Marine Pipe Fittings do quadrado de alta pressão do soquete
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Material: | Forjamento de liga de aço, forjamento de aço C-Mn, forjamento de aço inoxidável 304L, 316L | Padrão: | JIS F 7806-1996 |
|---|---|---|---|
| Tipo: | Tipo de soldagem de soquete | Diâmetros Nominais DN: | 15-80 mm |
| Tipo de líquido e meio: | Vapor, água doce, água do mar de lastro, óleo combustível, óleo diesel, óleo lubrificante, linha de | Pressão de trabalho máxima: | 28Mpa e 35Mpa |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, homologação etc. | ||
| Destacar: | Flange marinha do quadrado,Soquete que solda a flange hidráulica,flange de alta pressão marinha |
||
Descrição de produto

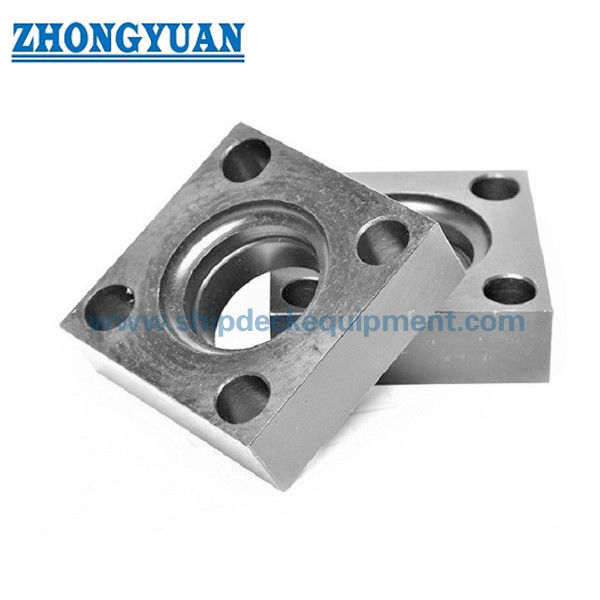

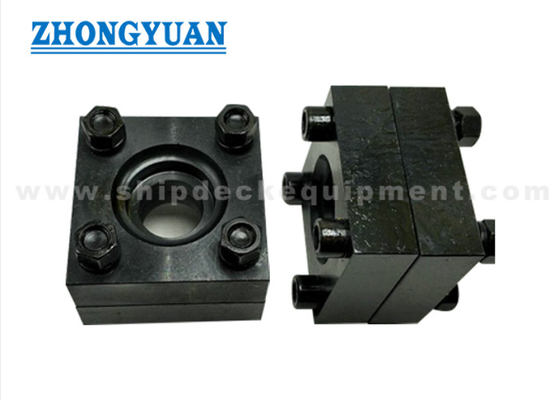

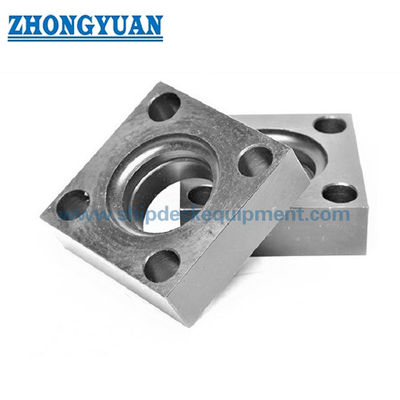

Flange hidráulica de solda do quadrado de alta pressão do soquete
Descrição
O tipo quadrado de alta pressão flange hidráulica é usado principalmente no sistema líquido de alta pressão. É usado normalmente no sistema de óleo hidráulico do navio. Nós fornecemos todos os tipos de flanges marinhas, como o tipo alto flange, flange nivelada, tipo flange do soquete, tipo flange etc. do pescoço do parafuso.
Especificações técnicas principais:
- Material: Forjando o aço de liga, forjando o aço C-manganês, forjando 304L de aço inoxidável, 316L
- Padrão: JIS F 7806-1996
- Tipo: Tipo de solda do soquete
- Diâmetros nominais DN: 15-80mm
- Tipo de líquido e de médio: Vapor, água fresca, água do mar do reator, fuel-óleo, óleo diesel, óleo de lubrificação, linha de ar, gás de exaustão, ar, etc.
- Pressão de trabalho máxima: 28Mpa & 35Mpa
- Certificados de classificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, homologação etc.
Parâmetros técnicos principais:
|
Substantivo Diâmetro |
A (Máximo) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Parafuso | Peso (quilograma) |
|
| 15 | 66 | 70 | 43 | 22 | 12,3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1,64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34,4 | 50 | 49,1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43,1 | 60 | 61,1 | 20 | 79 | 22 | 8 | 5 | M20 | 5,14 |
| 65 | 150 | 161 | 108 | 60 | 57,3 | 75 | 77,1 | 25 | 100 | 24 | 10 | 6 | M22 | 7,95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Tipo quadrado de alta pressão flange hidráulica 350K
|
Substantivo Diâmetro |
A (Máximo) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Parafuso | Peso (quilograma) |
|
| 15 | 68 | 73 | 45 | 28 | 12,3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1,34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5,5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23,3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2,16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49,1 | 20 | 70 | 17,5 | 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38,3 | 55 | 61,1 | 25 | 84 | 22 | 9 | 6 | M20 | 5,30 |
| 65 | 160 | 170 | 112 | 60 | 48,3 | 65 | 77,1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Tipo quadrado de alta pressão flange hidráulica 280K
Desenho do tipo quadrado de alta pressão flange hidráulica 280K Marine Pipe Fittings
Desenho do tipo quadrado de alta pressão flange hidráulica 350K Marine Pipe Fittings
