Pára-choques de borracha tipo cone de alta absorção de energia para pára-choque de borracha marinho quay
Detalhes do produto:
Lugar de origem: | China |
Marca: | Zhongyuan |
Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | As per quotation |

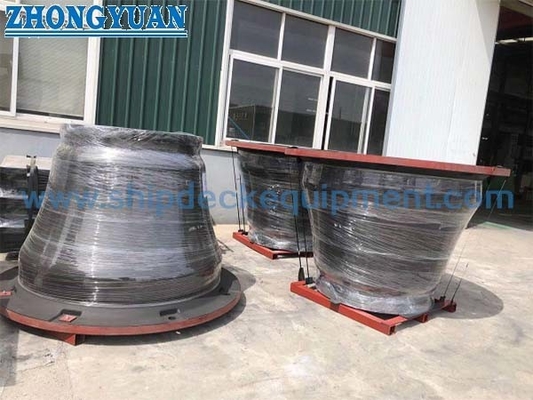

Detalhes da embalagem: | Pálete ou personalizado |
Tempo de entrega: | Conforme a oferta |
Termos de pagamento: | TT, L/C, etc. |
Habilidade da fonte: | Satisfaça necessidades dos clientes |
Informação detalhada |
|||
Certificação: | CCS, BV, ABS and SGS | Apropriado para: | Terminais que requerem baixa força de reação e alta absorção de energia |
---|---|---|---|
Usado dentro: | Terminais de grande escala, como terminais de petróleo e terminais de contêineres, e desenvolvimento | ||
Realçar: | Para-choques de borracha do cone para barcos,Para-choques de borracha do cone do GV,Para-choques de borracha do cone do OEM |
Descrição de produto

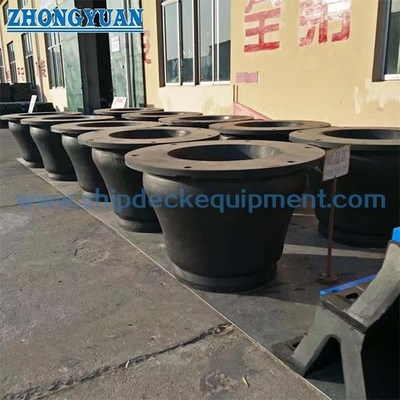

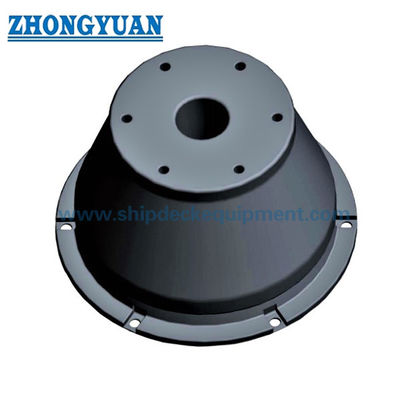

Tipo para-choques de borracha do cone da absorção de alta energia para o cais Marine Rubber Fender
Descrição
Processo de produção: do sulco moldando integral do vulcanization e fazer à máquina do enrolamento Completo-automático processo de carro mecânico é o primeiro em China e na tecnologia de processamento do sulco moldando integral do vulcanization e fazer à máquina do enrolamento totalmente automático principal do mundo com direitos de propriedade intelectual independentes, que é apropriada para (CY) para-choques de borracha cilíndricos.
Este processo usa uma extrusora da frio-alimentação para expulsar automaticamente a borracha combinada fora do filme do tamanho exigido através do dispositivo do enrolamento da extrusão, e o filme é reciprocamente ferida no núcleo de formação do rolo. Após ter alcançado o tamanho do processo do produto, o pano da água automaticamente é limitado e pressurizado. Finalmente, entra no tanque vulcanizando e aquece-se e vulcaniza-se para formar. Após o vulcanization, o direito do sulco é instalado e processado girando.
Depois que o processo é executado, um para-choque de borracha cilíndrico pode ser formado continuamente expulsando o filme e enrolando o para a frente e para trás. Porque o passo de enrolamento é uniforme, uma estrutura de rede é formada entre as camadas superiores e mais baixas. Durante o processo de enrolamento, um rolo de alta pressão da consolidação do cilindro é usado para a ligação da consolidação da camada-por-camada e a remoção do ar, de modo que o para-choque de borracha cilíndrico não seja sem fôlego depois que o enrolamento é terminado. A estrutura total é formada antes do vulcanization, e sujeitada então para exercer pressão sobre e do molde de alta temperatura do vulcanization, que melhora extremamente as propriedades físicas do produto. Além, devido à uniformidade do tamanho do filme expulso e do passo de enrolamento, as dimensões de seção transversal do para-choque de borracha cilíndrico são consistentes, e a precisão dos sulcos instalados após o gerencio é alta, e a qualidade da aparência é melhorada igualmente extremamente.
Processo moldado do vulcanization: apropriado para o W-tipo para-choques, o D-tipo para-choques, o M-tipo para-choques, etc.
Características
1) Tem a capacidade para resistir dobrar-se e cortar
2) Tem a capacidade para resistir o impacto local
3) A contra-chapa e a placa dianteira do anti-limpam a placa não serão deformadas durante o processo de compressão.
4) Adapte ao ambiente, tenha a boa resistência de corrosão, e possa cumprir várias exigências ambientais.
5) Certificação de CCS, de BV, de ABS e de GV.
Espaço de aplicação
1) Apropriado para os terminais que exigem a baixas força de reação e absorção de alta energia;
2) É especialmente apropriado para os cais que exigem a baixa pressão de superfície nas lajes laterais de navios ancorando;
3) Usado em terminais em grande escala tais como centrais de petróleo e terminais de recipiente, e desenvolvimento e ancorar ultramarinos;
Especificações técnicas principais:
Tipo | H (milímetro) | D l (milímetro) | D2 (milímetro) | D3 (milímetro) | D4 (milímetro) | Furos |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
Tipo | Deflexão |
Parte superior do RSS Alto |
Elevação do RH Força de reação |
Padrão do RO Força de reação |
Ponto baixo de RL Força de reação |
||||
Reação KN |
Energia Absorção KN |
Reação KN |
Energia Absorção KN |
Reação KN |
Energia Absorção KN |
Reação KN |
Energia Absorção KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72,5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72,5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72,5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72,5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72,5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72,5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72,5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | ) 029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72,5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72,5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72,5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72,5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72,5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72,5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
Curva de desempenho
Peças encaixadas
Parâmetros técnicos principais
Especificações | PARAFUSO | Arruela | Pre-construir-em haste do pé da porca Placa de pé |
|||||||||||||||
D | H | J | S | M | N | n | P | Q | U | V | R | a | b | e | T | L | G | |
Cone500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
Cone600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
Cone700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
Cone800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
Cone1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
Cone1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
Cone1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
Cone1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
Cone1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
Cone1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
Cone1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
Anti-limpe acessórios da conexão de superfície da placa e do ferro
Nome | PARAFUSO | Porca | Arruela | |||||||||
D | J | s | H | h | a | e | D | G | dl | d | t | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17,5 | 2,5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2,5 |
Material | Q235 Quente-galvanizam 1Cr13 (2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5Hot-galvanize |
Anel e corrente em forma de u
Especificação
Especificações |
Relação normal diâmetro. |
Relação do fim diâmetro. |
Extremidade Grilhão |
Mola diâmetro do quadro. |
Espiral botão |
Osso de cão diâmetro. |
Comprimento |
Anel de U diâmetro. |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜 200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜 220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜 245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜 300 | F55 |
CHOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜 300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜 320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜 340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜 370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
Material | 15Mn (20Mn) Q 235 Quente-galvaniza 15Mn (20Mn) |
15Mn (20Mn) Q 235 quente galvaniza 15Mn (20Mn) |
15Mn (20Mn) Q235 quentes galvanizam ou 15Mn (20Mn) |
Q235 quente galvanize |
Q235 quente galvanize |
Q235 quente galvanize |
Pintura Q235 ou Q235 quente-galvanizam |
