Motopropulsor hidráulico da porta inferior rachada da barca

Motopropulsor hidráulico da porta inferior rachada da barca

Descrição

O motopropulsor hidráulico da porta inferior rachada da barca é usado para conduzir o cilindro do aberto-corpo e outros cilindros hidráulicos do objetivo especial. Este sistema hidráulico é composto da bomba hidráulica, do grupo da válvula de controle, do grupo diferencial da válvula, do grupo de manutenção da válvula da pressão do cilindro do óleo hidráulico, do grupo da válvula da sobrecarga do cilindro do óleo hidráulico, do cilindro do óleo hidráulico, etc. a fim assegurar-se de que o desempenho e as funções técnicos do cilindro do óleo possam conseguir os melhores resultados, o sistema é controlado por uma bomba de poder constante aberta, e os componentes-chave são válvulas importadas. O sistema consiste principalmente na bomba dois (um funcionamento, um apoio) 11kW hidráulica movida a motor para fornecer o óleo da pressão, e a válvula de controle hidráulica correspondente conduz o cilindro para abrir e fechar o corpo. Além, os cilindros são equipados com os blocos da válvula para guardar, sobrecarga, diferencial e anti-cavitação da pressão.

Especificações técnicas principais:

Certificado da classe: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc.

1. A pressão de trabalho do sistema hidráulico é sobre 32MPa, e a pressão máxima é ajustada a 42MPa.

2. O depósito de gasolina tem uma capacidade de 1500 litros.

O total instalou o poder do sistema é aproximadamente 22 quilowatts.

3. Os parâmetros principais da pressão de cada cilindro

4. Cálculo

2. Índice da fonte de sistema hidráulico (um grupo de navio)

1) Central hidráulica, incluindo:

1,1 um conjunto principal do depósito de gasolina, 1500L, incluindo:

a) Calibres nivelados líquidos, calibres da temperatura de óleo, filtros de ar, calefatores, etc.;

b) O filtro de óleo do retorno tem a exposição e o alarme de obstrução;

c) Alarme de alta temperatura, alarme nivelado líquido;

1,2 válvula de controle do grupo + da pressão da bomba do motor ajustada (motor 2x11kW + bomba 20YC) 2 grupos

2) O grupo da válvula de controle, controla as seguintes ações do atuador:

2,1 cilindro aberto 2 do corpo

Todas as tubulações de aço do encanamento intermediário e mangueiras de conexão serão fornecidas pelo fabricante com as especificações técnicas fornecidas pelo estaleiro.

A lista de componentes de sistema hidráulico é como segue:

3 os parâmetros principais da configuração do sistema

Capacidade do depósito de gasolina: 1500 litros

Poder instalado total: sobre 22kW

Tensão de fonte: 400V x 50Hz

Configuração principal da bomba: 2 bombas variáveis do pistão axial controlado do poder constante

Motor 11kW, 400V, 50Hz, 1450RPM, IP55, classe F.

(2 unidades trabalham)

Tensão da válvula de solenoide: Tensão de C.C. 24V

Quatro, especificações do cilindro do controle

1) Cilindro aberto do corpo: 2

Modelo: Cilindro ativo dobro da única haste de FS118 480/200-1850

Pressão do projeto: MPa 32

Pressão de teste: 42MPa

Método da instalação: conexão do brinco em ambas as extremidades, com o rolamento comum

Tratamento de superfície da haste de pistão: extinguindo e moderando o tratamento, galvanização da dupla camada

Proteção da bainha da haste de pistão. A luva de borracha é areia-prova, óleo-resistente, alcaloide-resistente, e resistente aos ácidos, e o período eficaz do uso não é menos de 4 anos

O selo funciona debaixo d'água

1. As flanges da relação ou as junções de tubulação todos dos componentes ou dos conjuntos no sistema hidráulico são fornecidas pelo estaleiro.

2. As tubulações de aço, as mangueiras, as flanges, as junções de tubulação ou outros encaixes de tubulação nos encanamentos do sistema hidráulico todos são fornecidos pelo estaleiro.

3. Todos os cabos, os cabos especiais ou outros do cabo acessórios nos encanamentos do sistema elétrico são fornecidos pelo estaleiro.

4. Começar e o sistema de controlo elétricos devem ser fornecidos por um fornecedor do sistema elétrico com a experiência passada do desempenho

5. O equipamento tranquilo do nivelamento e de teste da pressão é fornecido pelo estaleiro,

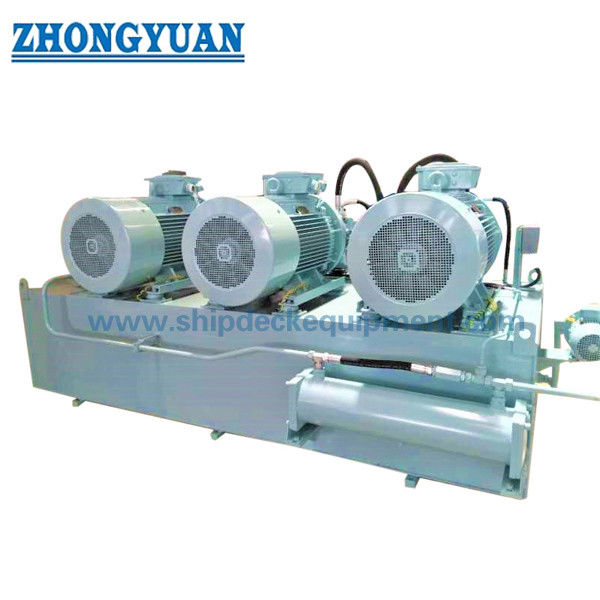

Desenho do motopropulsor hidráulico da porta inferior rachada da barca
