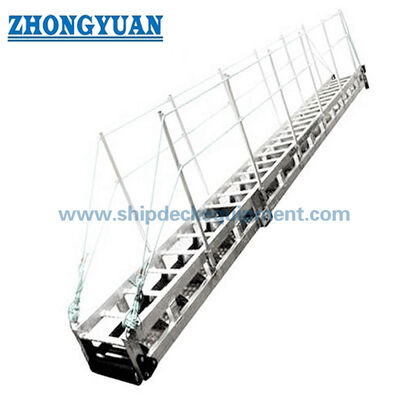

Passeio de Alumínio com degraus antiderrapante. Passeio Marinho ISO 7061 Tipo B.
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão:: | ISO 7061:2015 | Tipos:: | Passagem de degraus de arco antiderrapante do tipo B; |
|---|---|---|---|
| Material:: | Alumínio | Passo:: | degraus de arco antiderrapante; |
| Altura do carris:: | com uma distância uniforme não inferior a 1000 mm; | Duração nominal:: | 2 m a 9 m em incrementos de 0,5 m; acima de 9 m em incrementos de 1 m; |
| Largura da rede:: | 600 mm; | Ângulo de utilização:: | 0-55°; |
| Carga de projecto:: | 735 N em cada degrau; | Tratamento de superfície:: | Tratamento por oxidação anódica; |
| Certificados de classe:: | EU MED, homologação CE, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Destacar: | corredor central da costa do iso 7061,corredor central de alumínio da costa,corredor central marinho da costa |
||
Descrição de produto
Passadiço de Alumínio para Cais com Degraus Antiderrapantes | Passadiço Marítimo ISO 7061 Tipo B
Visão Geral do Produto
O passadiço de alumínio para cais ISO 7061 Tipo B com degraus em arco antiderrapantes é um equipamento de acesso marítimo leve projetado para fornecer acesso seguro do navio para a terra, principalmente para uso da tripulação do navio. Ele também pode ser usado para acesso de navio para navio quando as condições operacionais forem adequadas.
A configuração Tipo B utiliza degraus em arco antiderrapantes integrados diretamente aos longarins laterais para suportar o movimento do pessoal quando o passadiço está inclinado. Os dados fornecidos permitem inclinação de até 55°, com configurações de uma ou duas seções disponíveis de acordo com o arranjo da embarcação e os requisitos de manuseio.
A informação pública da ISO confirma que a ISO 7061 especifica os requisitos para passadiços de alumínio para cais transportados em navios para acesso de navio para terra, e o material de pré-visualização da ISO identifica o Tipo B como um passadiço com degraus em arco antiderrapantes. A edição mais recente da ISO deve ser confirmada para novos projetos.
Especificações Rápidas
- Tipo de produto: Passadiço de alumínio para cais Tipo B com degraus em arco antiderrapantes → equipamento de acesso de pessoal para acesso de navio para terra e acesso adequado de navio para navio.
- Norma: ISO 7061:2015 de acordo com os dados fornecidos → a edição aplicável da norma deve ser confirmada para novos projetos.
- Material: Alumínio → estrutura de acesso marítimo leve com tratamento de superfície de oxidação anódica.
- Largura líquida: 600 mm → largura de passagem padrão dos dados fornecidos.
- Faixa de comprimento: 2 m a 9 m em incrementos de 0,5 m; acima de 9 m em incrementos de 1 m → comprimento personalizado disponível.
- Ângulo de uso: 0° a 55° → o ângulo de instalação deve corresponder ao arranjo de fixação aprovado.
- Carga de projeto: 735 N em cada degrau → referência de carga do degrau Tipo B.
- Altura do corrimão: Mínimo de 1000 mm → requisito de corrimão de segurança dos dados fornecidos.
Principais Parâmetros Técnicos
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Largura Líquida (mm) | 600 | |||||||||||||
| Fator de segurança | 2 sobre o limite de escoamento de 0,2% da liga de alumínio utilizada | |||||||||||||
| Degraus |
espaçados em intervalos regulares de 300 mm a 400 mm longitudinalmente. uma altura mínima de 30 mm acima do convés; os degraus de madeira dura devem ter uma seção de largura mínima de 40 mm em contato com o convés |
|||||||||||||
| Montantes | com um intervalo máximo permitido de 1.500 mm | |||||||||||||
|
Corrimão e intermediários guias |
Corrimão e 2 guias intermediárias a) corda contínua e adequadamente tensionada de sisal, manila, polipropileno ou arame revestido de plástico, diâmetro mínimo da corda de 16 mm; b) seção contínua rígida de alumínio maciço ou oco |
|||||||||||||
| Comprimento da escada, L |
Largura da escada |
Resistência à torção da estrutura da escada |
Distância entre degraus |
Resistência à torção da estrutura da escada |
Planicidade Arcagem |
Planicidade Flecha |
| L/1.000 | ±2,0 | ±2,0 | ±2,0 | 5 mm/10 m | 1,5L/1.000 | 1,0L/1.000 |
Guia de Seleção e Consulta
Etapa 1: Confirmar o comprimento do passadiço ISO 7061 Tipo B, configuração de uma ou duas seções e arranjo de armazenamento da embarcação.
Etapa 2: Confirmar o ângulo de instalação, dispositivo de fixação superior, suporte inferior, condição de pouso e rota de acesso.
Etapa 3: Confirmar o grau da liga de alumínio, requisito de soldagem, tratamento de oxidação anódica e requisito de proteção contra corrosão.
Etapa 4: Confirmar o corrimão, guia intermediário, espaçamento dos montantes, espaçamento dos degraus, guarda-corpo e detalhes da superfície antiderrapante.
Etapa 5: Confirmar o escopo de aprovação, incluindo MED, aprovação de tipo CE, inspeção de classe ou certificados específicos do projeto.
Etapa 6: Fornecer o tipo de embarcação, quantidade, destino de entrega, data de entrega necessária, desenho geral (GA) e fotos de referência.
Estrutura
Longarins laterais de alumínio | Degraus em arco antiderrapantes | Travessas | Montantes | Corrimãos e guias intermediárias | Guarda-corpo | Dispositivos de fixação | Pontos de içamento e manuseio, quando especificado
Vantagens de Design, Segurança e Engenharia
- Os degraus em arco antiderrapantes melhoram a aderência dos pés quando o passadiço é instalado em ângulos inclinados.
- A construção em alumínio fornece uma solução leve para acesso a bordo, mantendo o desempenho estrutural necessário.
- Os corrimãos e guias intermediárias suportam o movimento seguro do pessoal e devem seguir o arranjo de design aprovado.
- O passadiço destina-se ao acesso de pessoal e não foi projetado para tráfego com rodas, como carrinhos carregados.
- O contato entre metais dissimilares deve ser controlado para reduzir o risco de corrosão galvânica em serviço marítimo.
- A planicidade estrutural, a resistência à torção, o espaçamento dos degraus e os arranjos de fixação devem ser verificados de acordo com a norma aplicável.
Atributos Personalizados
- Norma: ISO 7061 → requisitos para passadiços de alumínio para cais para embarcações marítimas.
- Tipo: Tipo B → configuração de degraus em arco antiderrapantes.
- Comprimento: Personalizado → selecionado de acordo com o arranjo da embarcação e espaço de armazenamento.
- Largura: 600 mm → largura líquida fornecida.
- Degrau: Degraus em arco antiderrapantes → superfície antiderrapante direta que suporta os longarins laterais.
- Corrimão: Altura mínima de 1000 mm → requisito de acesso seguro.
- Tratamento de Superfície: Oxidação anódica → sistema de proteção contra corrosão marítima.
- Requisito de Aprovação: MED, aprovação de tipo CE, certificado de classe ou inspeção de acordo com o escopo do projeto.
Como Funciona
O passadiço é posicionado entre o navio e a terra → Dispositivos de fixação prendem as extremidades superior e inferior → Degraus em arco antiderrapantes suportam o movimento do pessoal → Corrimãos fornecem proteção → Longarins laterais e travessas transferem a carga do pessoal
Aplicações
Navios de passageiros | Navios de carga | Petroleiros | Transportadores de gás | Embarcações comerciais | Acesso de navio para terra | Acesso de navio para navio quando as condições são favoráveis
Certificações e Vantagens
Certificados e aprovações podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção e procedimento da autoridade aplicável.
Certificação: EU MED, aprovação de tipo CE, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Certificado de Teste do Fabricante.

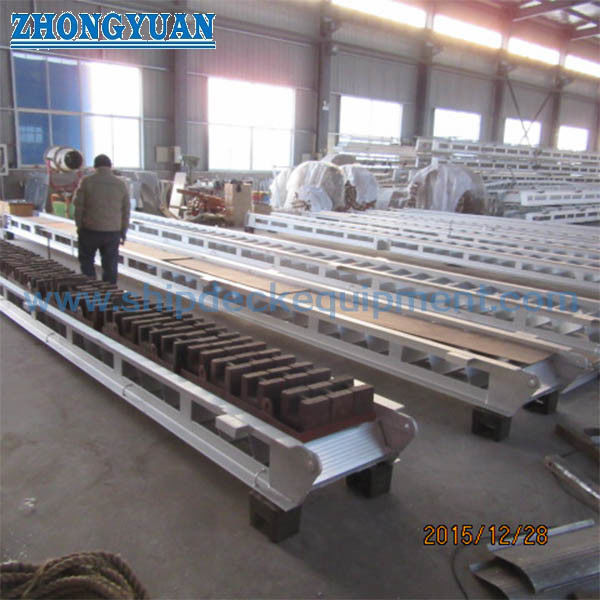

Desenho e Fotos
Perguntas Frequentes
P1: O Tipo B é adequado para inclinação de 55°?
R1: Os dados fornecidos indicam uma inclinação máxima de 55°. O uso real a bordo depende do arranjo de fixação, condição de pouso, movimento da embarcação e procedimento de instalação aprovado.
P2: Este passadiço pode transportar carrinhos ou tráfego com rodas?
R2: Não. O escopo da ISO 7061 é para acesso de pessoal e não se destina a tráfego de carrinhos carregados.
P3: Que informações são necessárias antes da cotação?
R3: Confirmar comprimento, arranjo de seções, posição de armazenamento, método de fixação, escopo de aprovação, tipo de embarcação, destino de entrega e data de entrega necessária.
