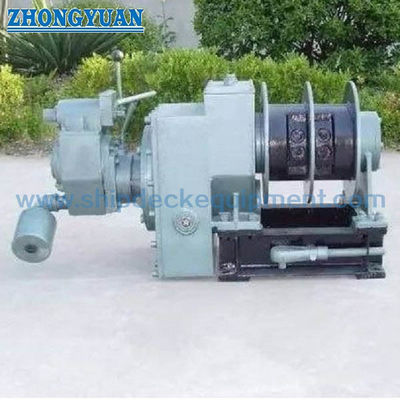

5-30kN Guincho de escada de piloto naval ISO 7364 Pneumático de tambor dividido
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão:: | ISO 7364:2016 | Tipo:: | Tambor pneumático dividido; |
|---|---|---|---|
| Testes de fábrica:: | Ensaio de circulação sem carga, ensaio de carga de tambor, ensaio estático com carga de retenção inf | Carga de trabalho:: | 10KN, 16KN, 20KN |
| Velocidade ((m/min):: | 9-15 m/min | Cabo de aço: | 6*37-13.0-170-1; |
| Material:: | Aço suave, | Controlar:: | Controle local |
| Certificados de classificação:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc. | ||
| Destacar: | guincho da escada piloto do iso 7364,guincho da escada piloto do cilindro da separação,guincho movido a motor pneumático da escada piloto |
||
Descrição de produto
Guincho Pneumático para Escada de Prático Marítimo 5-30kN ISO 7364 com Tambor Dividido
Visão Geral do Produto
O guincho pneumático para escada de prático com tambor dividido ISO 7364 é projetado para descida e içamento seguros de escadas de prático de alumínio.
Ele utiliza um motor pneumático à prova de explosão e é adequado para ambientes marinhos perigosos.
O sistema inclui operação manual de backup e está em conformidade com a ISO 7364:2016.
Especificações Rápidas
• Norma: ISO 7364:2016
• Carga de Trabalho (Carga do Tambor): 5-30 kN
• Carga de Retenção: 15-90 kN
• Tipo de Tambor: Tambor dividido
• Velocidade de Içamento: 9-15 m/min
• Diâmetro do Cabo de Aço: 11-16 mm (dependendo da carga)
• Tipo de Acionamento: Motor pneumático
• Controle: Controle local
• Material: Aço carbono
Principais Parâmetros Técnicos
| Nominal tamanho |
Tambor carga(a) |
Carga de retenção (a) kN |
Procedimento de teste de carga do guincho | Diâmetro do cabo de aço selecionado (d) mm |
|||||
| Resistência mínima do cabo(a) (5x carga de retenção) KN |
Diâmetro do cabo de aço (b,c) mm |
Único tambor |
Tambor dividido ou doblo tambor |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTA Escolha o diâmetro real do cabo de aço dos guinchos de acordo com o seguinte caso: a carga de ruptura do cabo de aço não deve ser inferior a cinco vezes a carga de retenção real dos guinchos de escada de acomodação. a Para guinchos que trabalham com dois cabos, os valores listados são a soma das forças em cada cabo. b Na coluna 4, com base em um fator de segurança de retenção de cinco, todos os valores devem ser selecionados no teste de carga do guincho. C O diâmetro do cabo fornecido na coluna 4 é usado apenas para o teste de carga estática de guinchos com um cabo, respectivamente. d O diâmetro do cabo entre parênteses significa que esses valores estão incluídos nas especificações da norma nacional. |
|||||||||
| NOME | UNIDADE | ESPECIFICAÇÃO | |||||||
| Motor a Ar | Tipo | / | SMF-5.5P-900S | ||||||
| Potência | Kw | 4 | |||||||
| Rotação Nominal | rpm | 900 | |||||||
| Pressão de Trabalho | Mpa | 0.59 | |||||||
| Consumo de Ar | m3/min | 6 | |||||||
| Fator de Serviço | min | 30 | |||||||
| Eficiência Total | / | 0.858 | |||||||
| Relação de Transmissão Manual | / | 30.73 | |||||||
| Relação de Transmissão a Ar | / | 75.43 | |||||||
| Tamanho do Cabo de Aço | / | 6*37-13-170-1 | |||||||
| Capacidade do Cabo | m | 50 | |||||||
| Camadas de Enrolamento do Cabo no Tambor | / | 3 | |||||||
| Velocidade de Içamento | m/min | 10 | |||||||
| Carga de Suporte | KN | 48 | |||||||
| Carga do Tambor | KN | 16 | |||||||
Guia de Seleção de Guincho
Passo 1 - Selecione a Carga do Tambor: 5-30 kN
Passo 2 - Corresponda à Carga de Retenção: 15-90 kN
Passo 3 - Selecione o Diâmetro do Cabo com base na carga
Passo 4 - Confirme o sistema de acionamento pneumático
Passo 5 - Instalação: montado no convés
Estrutura e Componentes
Estrutura e Componentes: Motor pneumático | Transmissão por engrenagens | Tambor dividido | Sistema de cabo de aço | Sistema de freio | Acionamento manual | Válvula de controle | Estrutura base
Aplicações
Aplicações: Manuseio de escada de prático | Embarcações offshore | Plataformas de petróleo e gás | Ambientes perigosos
Certificações e Vantagens
Certificações: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Vantagens: Acionamento pneumático à prova de explosão | Seleção de faixa de carga completa | Design de tambor dividido | Backup manual | Operação confiável
Desenho e Fotos
• Desenho de arranjo geral
• Desenho da estrutura
• Layout de instalação

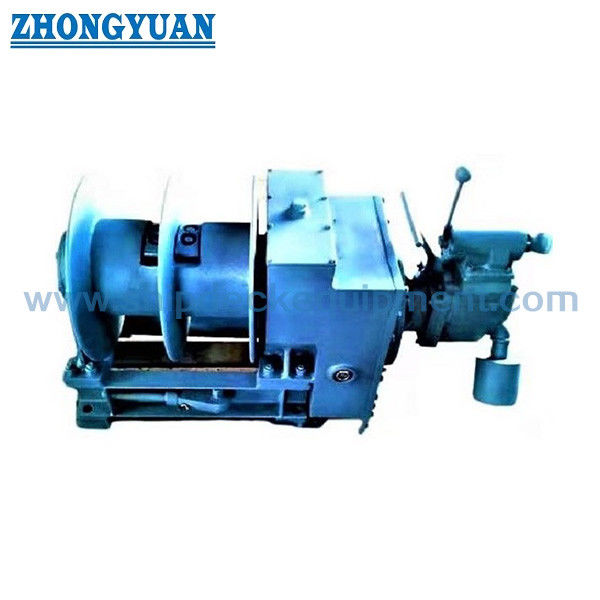

• Fotos do produto
Informações de Pedido
• MOQ: 1 Unidade
• Entrega: Baseado no projeto
• Pagamento: T/T, L/C
FAQ
Q1: Por que acionamento pneumático?
R: Adequado para áreas perigosas.
Q2: Faixa?
R: Série completa de 5-30 kN.
