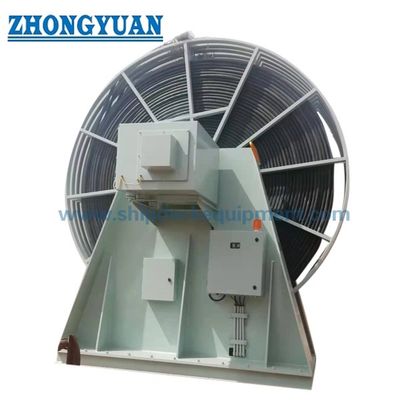

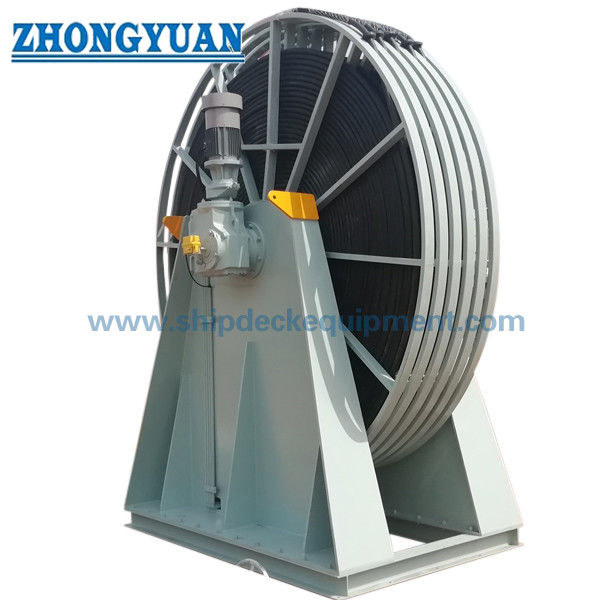

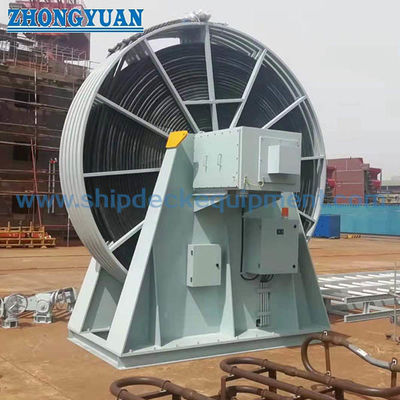

Sistema de bobina de cabo de energia terrestre de baixa tensão para ligação à costa do navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Reel de cabo elétrico |
| Documento: | Electric Shore Cable Reel....pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | to be quoted case by case |
| Detalhes da embalagem: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| Tempo de entrega: | De acordo com a oferta |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | 1,000pc/ano |
|
Informação detalhada |
|||
| Destacar: | Reel de cabo de energia da costa,Reel de cabo de baixa tensão,Reel de cabo elétrico |
||
|---|---|---|---|
Descrição de produto
Sistema de Carretel de Cabo de Alimentação de Terra de Baixa Tensão para Conexão Navio-Terra
Visão Geral do Produto
Sistema avançado de gerenciamento de cabos de alimentação de terra com controle PLC, tensão constante e arquitetura de controle compatível com cibersegurança.
Projetado para manuseio seguro de cabos entre navio e terra com retração e liberação automáticas.
Especificações Rápidas
- Tipo de Cabo: 3×185+1×95+4×2.5 → Define a capacidade de energia
- Comprimento do Cabo: 50 m → Faixa de operação
- Corrente Nominal: 350 A → Capacidade de energia
- Tensão: até 690V → Compatibilidade do sistema
- Proteção: IP56 → Durabilidade marítima
- Controle: Sistema PLC → Automação inteligente
- Controle de Tensão: Tensão constante → Previne danos ao cabo
- Monitoramento: Display + Contador de comprimento → Feedback em tempo real
- Cibersegurança: Compatível com os mais recentes padrões → Garante a segurança do sistema
- Sistema de Guia: Estrutura de guia de cabo extensível → Suporta liberação suave do cabo
- Padrão: IEC 80005-3 → Conformidade com alimentação de terra
Principais Parâmetros Técnicos
Apenas para referência, pode ser personalizado
| Componente | Especificação |
| Potência do Motor | 2.2 kW |
| Tensão | 380/440V |
| Velocidade | 1405–1730 rpm |
| Relação do Redutor | 146:1 |
| Torque | 2100 Nm |
| Comprimento do Cabo | 50 m |
| Diâmetro do Cabo | ≤65 mm |
| Anel Deslizante | 3×350A + 1×200A + 4×20A |
| Proteção | IP56 |
Guia de Seleção
Passo 1 – Especificação do cabo → Requisito de energia
Passo 2 – Comprimento → Distância do atracadouro
Passo 3 – Corrente → Capacidade de carga
Passo 4 – Automação → PLC + tensão
Passo 5 – Segurança → Requisito de cibersegurança
Passo 6 – Instalação → A bordo/em terra
Estrutura e Componentes
Carretel de cabo | Motor e redutor | Sistema PLC | Anel deslizante | Acoplamento de histerese | Sensor de tensão | Contador de comprimento | Estrutura de guia extensível
Atributos Personalizados
- Controle PLC → Sistema inteligente
- Tensão Constante → Proteção do cabo
- Cibersegurança → Sistema de controle seguro
- Estrutura de Guia Extensível → Implantação suave do cabo
- Monitoramento → Display + contador
- IEC 80005-3 → Conformidade com o padrão
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Guia de Consulta
Forneça a especificação do cabo, comprimento, corrente, requisitos de automação e cibersegurança.
Como Funciona
O PLC monitora a tensão e controla o motor. A estrutura de guia extensível garante a liberação e o alinhamento suaves do cabo.
Aplicações
Alimentação de terra | Portos inteligentes | Terminais de contêineres | Atracação offshore
Certificações e Vantagens
Compatível com IEC + compatível com cibersegurança; controle automático de tensão, operação segura, monitoramento inteligente.
Desenho e Fotos
Desenho geral | Diagrama elétrico
Informações de Pedido
MOQ:1 | Entrega:120 dias
FAQ
P1: Por que a cibersegurança é necessária para o sistema de carretel de cabo?
R: A cibersegurança garante que o sistema de controle PLC e as interfaces de comunicação sejam protegidos contra acesso não autorizado e ataques cibernéticos. Isso é essencial para sistemas modernos de portos inteligentes e alimentação de terra para evitar interrupções operacionais, violações de dados ou interferência de controle maliciosa.
P2: Qual é a função do sistema de tensão constante?
R: O sistema de tensão constante ajusta automaticamente o comprimento do cabo durante o movimento do navio (maré, vento, deriva), evitando tensão excessiva ou folga. Isso protege o cabo contra danos e garante um fornecimento de energia contínuo e seguro.
P3: Qual é o papel do acoplamento de histerese?
R: O acoplamento de histerese fornece transmissão de torque suave e absorve cargas de choque, garantindo retração e liberação estáveis do cabo, protegendo o motor e a caixa de engrenagens.
P4: Por que uma estrutura de guia de cabo extensível é necessária?
R: A estrutura de guia de cabo extensível garante o alinhamento adequado do cabo durante a implantação e recuperação. Evita torção do cabo, enrolamento irregular e estresse mecânico, especialmente quando a posição da embarcação muda.
P5: O sistema pode operar automaticamente sem intervenção manual?
R: Sim. Com controle PLC, sensores de tensão e monitoramento de comprimento, o sistema pode controlar automaticamente a retração e liberação do cabo, reduzindo a carga de trabalho da tripulação e melhorando a segurança operacional.
P6: O sistema está em conformidade com os padrões internacionais de alimentação de terra?
R: Sim. O sistema está em conformidade com os padrões IEC/ISO/IEEE 80005-3 e pode ser projetado para atender aos requisitos das sociedades classificadoras, como CCS, ABS, DNV e LR.
P7: Quais funções de monitoramento estão incluídas?
R: O sistema inclui monitoramento em tempo real do comprimento do cabo, tensão e status operacional através de uma tela, garantindo uma operação segura e controlada.
