Guia de Roldana Cônica de Pedestal | DIN 81907 Forma B, 80–320 kN

Visão Geral do Produto

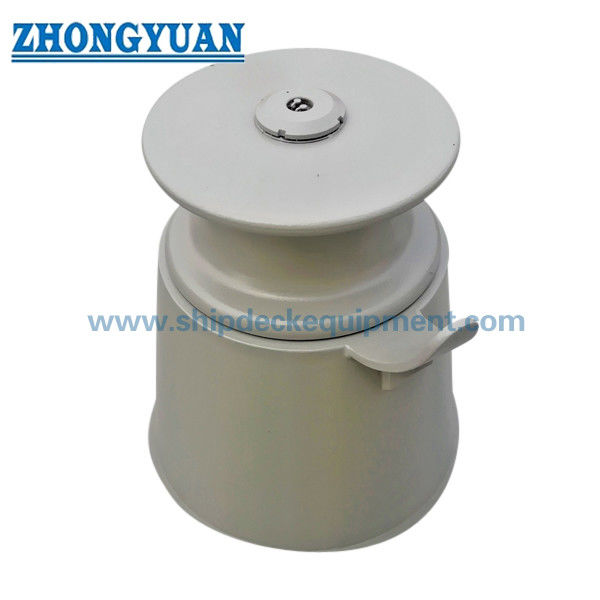

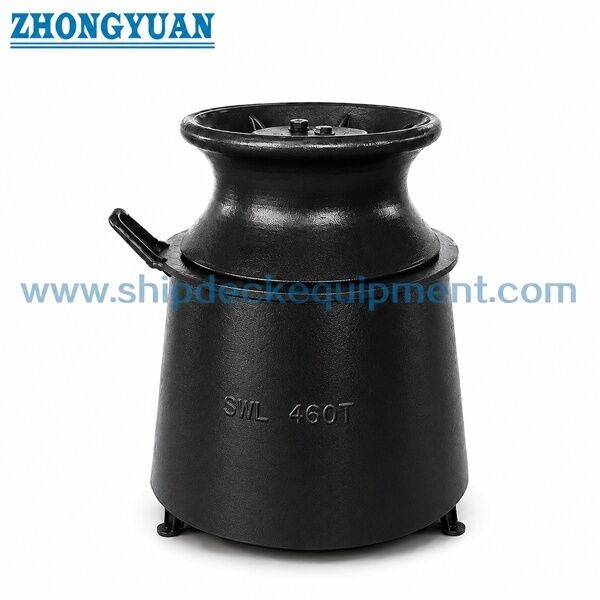

O guia de roldana de pedestal Forma B DIN 81907 é um conjunto de roldana vertical única montado em um pedestal cônico de convés. É usado para guiar cabos de amarração e reboque em um nível elevado do convés, ajudando o cabo a mudar de direção sem contato deslizante contínuo contra uma borda fixa. A roldana giratória e a superfície lisa de contato com a corda ajudam a reduzir a abrasão localizada, mantendo o cabo afastado da estrutura próxima do convés.

A Forma B é a configuração de pedestal cônico e é diferente do arranjo cilíndrico da Forma A. Com base na tabela de parâmetros fornecida, a Forma B está disponível nos números nominais 8, 12, 20 e 32 com valores de SWL declarados de 80 a 320 kN e várias opções de altura de pedestal. A seleção deve considerar o tipo e diâmetro do cabo, MBL da corda, direção do guia, altura do pedestal, geometria da fundação, reforço do convés, detalhes de soldagem, material da roldana, arranjo de rolamento ou bucha, lubrificação, sistema de revestimento e escopo de inspeção de classe exigido.

Especificações Rápidas

• Tipo de produto: Guia de pedestal de roldana única → guia e redireciona um cabo de amarração ou reboque em uma posição elevada do convés.
• Padrão e forma: DIN 81907:1997-12 Forma B → configuração de pedestal cônico; O DIN Media lista esta edição como o padrão atual para guias de pedestal.
• Padrão de roldana referenciado: DIN 81906:1999-05 → referência DIN atual para a série associada de roldanas de reboque/pedestal.
• Faixa nominal da Forma B: 8 / 12 / 20 / 32 → os números nominais menores 1 / 2 / 3 / 5 na tabela fornecida pertencem à Forma A, não a esta página.
• Faixa SWL: 80 a 320 kN → SWL do acessório da tabela fornecida; não é o MBL da corda e não é uma classificação de elevação.
• Opções de altura do pedestal: 800 a 1400 mm dependendo do número nominal → permite que a linha central da roldana corresponda ao convés do navio e ao arranjo do guia do cabo.
• Opções de material: pedestal de aço com material de roldana conforme pedido → aço fundido exato, ferro nodular, aço inoxidável, eixo, bucha e materiais de rolamento requerem confirmação.
• Tratamento de superfície: Jateamento Sa 2.5 + uma demão de primer epóxi de fábrica como referência → revestimento final, galvanização ou acabamento em aço inoxidável polido segue a especificação do projeto aprovada.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme a Forma B DIN 81907 e selecione o número nominal 8, 12, 20 ou 32 de acordo com o SWL do acessório necessário e o arranjo de amarração do navio.

Etapa 2: Confirme a altura do pedestal h e a elevação da linha central do cabo necessária para que a roldana se alinhe com o caminho de entrada e saída da corda.

Etapa 3: Forneça o tipo de corda, diâmetro da corda, MBL da corda, ângulos de guia esperados e a tarefa pretendida de amarração/reboque; o uso de reboque deve ser confirmado separadamente pelo arranjo aprovado do navio.

Etapa 4: Confirme os requisitos da roldana, pedestal, eixo, bucha ou rolamento, lubrificação e material, incluindo material de aço inoxidável ou de baixa temperatura, quando aplicável.

Etapa 5: Confirme as dimensões da fundação, reforço do convés, detalhe de soldagem, direção da carga, sistema de revestimento, método de inspeção e requisito da sociedade classificadora.

Etapa 6: Forneça a quantidade, destino de entrega, tempo de entrega necessário, tipo de navio, desenho de instalação e fotos de referência, se disponíveis.

Estrutura

Roldana vertical DIN 81906 | Arranjo de eixo e bucha/rolamento da roldana | Pedestal cônico Forma B | Interface de fundação de convés soldada | Superfície lisa de contato com a corda | Pontos de lubrificação e manutenção | Primer de fábrica ou tratamento de superfície especificado

Vantagens de Roldana, Fundação e Engenharia

• O pedestal cônico Forma B fornece uma área de suporte inferior mais ampla para posições elevadas de roldana e é selecionado quando o arranjo do navio requer um pedestal cônico em vez da estrutura cilíndrica da Forma A.
• A roldana vertical elevada muda a direção horizontal do cabo, ajudando a manter a corda afastada das bordas do convés, da estrutura do anteparo e de acessórios próximos.
• Uma roldana que gira livremente reduz o atrito de deslizamento na superfície de contato; o alinhamento do eixo, o ajuste da bucha ou do rolamento, a lubrificação e o acesso de manutenção devem ser controlados durante a produção e o serviço.
• Múltiplas combinações de altura de pedestal permitem que a linha central da roldana seja coordenada com o layout real do convés, mas a altura deve ser selecionada em conjunto com os ângulos do cabo e o arranjo de amarração circundante.
• A base do pedestal transfere a reação do guia para a estrutura do navio; a fundação do convés, o reforço, o detalhe da solda e a direção da carga permitida devem ser revisados pela estaleiro ou escritório de projeto.
• Revisão FEA, testes de carga, NDT, rastreabilidade de material e testemunho de classe podem ser organizados quando especificado no plano de inspeção do projeto e escopo de pedido acordado.

Atributos Personalizados

• Padrão: DIN 81907:1997-12 → edição DIN atual para guias de pedestal.
• Forma: Pedestal cônico Forma B → distinto da configuração cilíndrica Forma A.
• Número Nominal: 8 / 12 / 20 / 32 → faixa da Forma B identificada na tabela de dimensões fornecida.
• SWL: 80 / 120 / 200 / 320 kN → classificação do acessório usada para seleção; não substitua o MBL da corda ou a capacidade de elevação.
• Padrão da Roldana: DIN 81906:1999-05 → o tamanho exato da roldana e o material devem ser confirmados pelo número nominal e desenho aprovado.
• Instalação: Fundação soldada ao convés → o assento do pedestal, o reforço do convés, a preparação da solda e a direção da carga requerem revisão do desenho.
• Material: A ser confirmado por componente → pedestal, roldana, eixo, bucha/rolamento e requisitos de baixa temperatura podem usar especificações de material diferentes.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer epóxi de fábrica como referência → revestimento final, galvanização ou acabamento em aço inoxidável segue os requisitos do projeto.
• Requisito de Certificado: Disponível de acordo com o escopo do pedido → certificado de classe, certificado do fabricante, certificado de material, NDT ou testes testemunhados devem ser acordados antes da cotação.

Como Funciona

O cabo de amarração ou reboque se aproxima do guia de pedestal → O cabo entra em contato com a roldana vertical → A roldana gira e redireciona o cabo na elevação de convés necessária → A reação é transferida através do pedestal cônico para a fundação de convés reforçada → A roldana, o eixo, a lubrificação, as soldas e o revestimento são inspecionados durante o serviço.

Aplicações

Navios de alto mar | Embarcações interiores | Rebocadores | Embarcações de trabalho | Navios de carga | Estações de amarração e reboque | Posições de roteamento de cabos em convés elevado | Projetos de novas construções e substituições | Posições aprovadas de guia de cabo de reboque quando especificado pelo projeto do navio.

Certificações e Vantagens

Certificados e documentos de inspeção podem ser organizados de acordo com os requisitos do projeto, rastreabilidade de material acordada, escopo de teste e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

P1: Qual é a diferença entre a Forma A e a Forma B do DIN 81907?

R1: A Forma A usa um pedestal cilíndrico e cobre a faixa nominal mais ampla mostrada na tabela fornecida. A Forma B usa um pedestal cônico e, para esta página, é limitada aos números nominais 8, 12, 20 e 32 com combinações de maior altura de pedestal.

P2: Os valores de SWL de 80 a 320 kN podem ser usados como MBL da corda ou capacidade de elevação?

R2: Não. Os valores são figuras SWL do acessório da tabela DIN 81907 fornecida. O MBL da corda, a carga operacional, o ângulo de guia, os fatores de segurança, a fundação do convés e a aprovação do projeto devem ser verificados separadamente. O guia não é um produto de elevação.

P3: Que informações são necessárias antes da cotação?

R3: Confirme o número nominal da Forma B, SWL, altura do pedestal, tipo e diâmetro da corda, MBL da corda, direção do cabo, tipo de navio, material para cada componente, requisito de bucha ou rolamento, lubrificação, tratamento de superfície, desenho da fundação do convés, escopo do certificado, quantidade, destino e tempo de entrega necessário.
