2–250 kN Guincho Hidráulico de Amarração | Manuseio Vertical e Horizontal de Cordas em Convés de Navios

Visão Geral do Produto

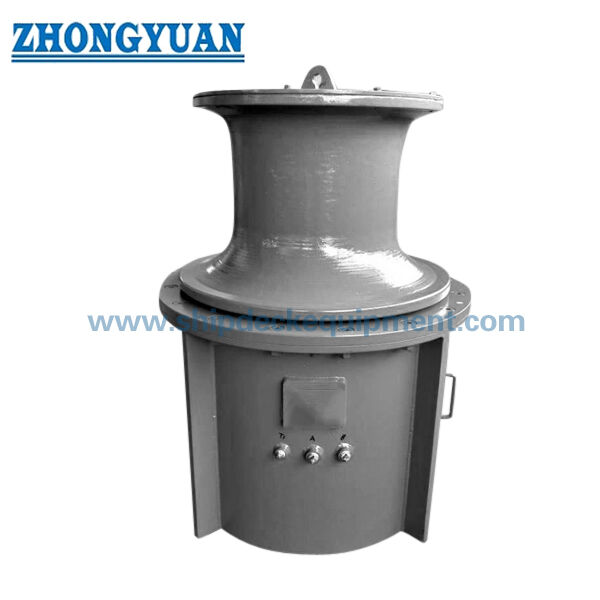

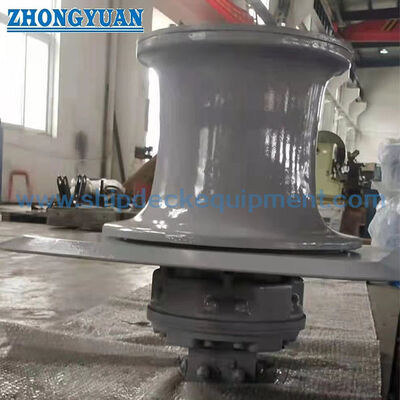

O guincho hidráulico de amarração de 2–250 kN é uma máquina de manuseio de cordas em convés de navios para içamento, liberação, manobra e ajuste controlado de cabos de amarração. Um motor hidráulico aciona a cabeça de manobra através de engrenagens de redução, permitindo operação reversível e velocidade de linha controlável enquanto o operador gerencia a corda ao redor da cabeça por atrito.

Os modelos listados cobrem carga de trabalho de 2–250 kN, diâmetro da cabeça de manobra de 250–500 mm, cabo de aço de 11–46 mm e cabo sintético de 28–80 mm na tabela de parâmetros fornecida. Arranjos verticais ou horizontais podem ser selecionados para se adequar à linha da corda, espaço disponível no convés, espaço abaixo do convés e acesso de manutenção. Esta página trata o equipamento como um guincho de amarração, não como um guincho de armazenamento de corda, guincho de elevação, guincho de reboque ou guincho de âncora. Qualquer função de manuseio de âncora, carga de freio, carga de retenção ou arranjo de instalação especial requer confirmação separada do projeto.

Especificações Rápidas

• Carga de trabalho: 2–250 kN nos modelos listados → usar como parâmetro de carga de manuseio de cordas do guincho; não converter em MBL de corda, SWL, carga de retenção de freio ou capacidade de reboque.

• Diâmetro da cabeça de manobra: 250–500 mm nos modelos listados → o tamanho da cabeça deve ser verificado juntamente com o diâmetro da corda, construção da corda e a condição de contato necessária.

• Velocidade da linha: 5–30 m/min → o ponto de operação final depende da pressão hidráulica, fluxo, deslocamento do motor, engrenagens e o ciclo de trabalho necessário.

• Diâmetro do cabo de aço: 11–46 mm → faixa de compatibilidade listada para a tabela de modelos fornecida.

• Diâmetro do cabo sintético: 28–80 mm → listado separadamente do cabo de aço porque a construção da corda e o comportamento de contato diferem.

• Potência hidráulica: 3,5–110 kW nos modelos listados → a potência é um parâmetro do modelo, não um substituto para confirmar a pressão e o fluxo do sistema.

• Configuração: vertical / horizontal → selecionar de acordo com a orientação do eixo, linha da corda, espaço no convés, arranjo da maquinaria e acesso de serviço.

• Controle: local ou remoto pode ser configurado → alavanca, válvula proporcional, parada de emergência e detalhes de controle remoto a serem confirmados para o projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme a carga de trabalho necessária, tipo de corda, diâmetro da corda, velocidade de linha necessária e ciclo de operação esperado. Indique a construção da corda e o MBL separadamente, onde disponíveis.

Etapa 2: Confirme a configuração vertical ou horizontal a partir da linha da corda da embarcação e do layout da maquinaria. Forneça também o arranjo de instalação pretendido e o envelope disponível acima/abaixo do convés.

Etapa 3: Confirme a interface hidráulica: pressão do sistema disponível, fluxo, limites de retorno/contrapressão, se aplicável, escopo de fornecimento da HPU, preferência do motor e método de controle de velocidade necessário.

Etapa 4: Confirme as funções operacionais e de segurança: controle local / remoto, tipo de válvula de controle, parada de emergência, requisito de freio ou retenção de carga, direção de rotação, proteções e qualquer requisito de área perigosa.

Etapa 5: Forneça o desenho da fundação / estrutura de suporte do convés, posição de instalação e arranjo de roldanas / roletes / cabeços próximos para que a interface da base, a linha da corda e a folga de manutenção possam ser revisadas.

Etapa 6: Forneça o tipo de embarcação, quantidade, requisito da sociedade classificadora, escopo de inspeção / certificado, desenho GA ou foto de referência, destino de entrega e tempo de entrega necessário.

Estrutura

Cabeça de manobra | Eixo principal | Rolamentos | Caixa de engrenagens de redução | Motor hidráulico | Interface de controle hidráulico | Interface de base / fundação | Freio ou dispositivo de retenção, se especificado | Proteções e controles locais, conforme necessário

Vantagens de Acionamento Hidráulico, Manuseio de Cordas e Engenharia

• O acionamento hidráulico é bem adequado para maquinaria de convés de baixa velocidade e alto torque e permite que a velocidade e a direção sejam controladas através do circuito hidráulico; o desempenho final depende do motor acoplado, engrenagens, pressão e fluxo.

• A cabeça de manobra manuseia a corda por atrito e não armazena a linha de trabalho. Seu perfil e condição de superfície são importantes porque a corda entra em contato e se move repetidamente sobre a cabeça durante as operações de amarração.

• A ISO 6482:2017 é uma referência internacional útil para perfis de ponta de manobra usados em guinchos, guinchos de amarração e outras máquinas de convés com cabos de aço e fibras. A conformidade só deve ser declarada quando a cabeça selecionada for projetada e documentada de acordo.

• Layouts verticais e horizontais resolvem diferentes problemas de instalação. O arranjo final deve ser selecionado a partir da linha da corda, penetração no convés, altura da maquinaria, rigidez da fundação, drenagem e acesso de serviço, em vez de apenas pela área ocupada.

• Pressão hidráulica, fluxo, deslocamento do motor, relação da caixa de engrenagens e diâmetro da cabeça de manobra devem ser revisados como um sistema, pois juntos determinam o torque disponível e a velocidade da linha.

• As cargas da fundação e o reforço local do convés devem ser estabelecidos a partir dos dados de carga do equipamento aprovado e da estrutura da embarcação. Eles não devem ser inferidos apenas do valor nominal da carga de trabalho mostrado na tabela do produto.

• Freio, retenção à prova de falhas, proteção contra sobrecarga e funções de parada de emergência dependem do projeto. Sua base de carga necessária e filosofia de controle devem ser acordadas antes da produção e revisão de classe.

• O teste de aceitação deve ser definido na especificação do pedido. Verificações típicas podem incluir operação sem carga, verificações de direção e controle, desempenho operacional nominal, verificações de vazamento hidráulico / temperatura e qualquer teste de freio ou carga especificado.

Atributos Personalizados

• Tipo de Produto: Guincho hidráulico de amarração → equipamento de manuseio de cordas em convés de navios que usa uma cabeça de manobra em vez de um tambor de armazenamento de corda.

• Carga de Trabalho Listada: 2–250 kN → valor máximo suportado pela tabela de modelos fornecida; qualquer modelo de 300 kN requer dados confirmados separadamente.

• Diâmetro da Cabeça de Manobra: 250–500 mm → faixa suportada pelos modelos listados; outros diâmetros são específicos do projeto e devem ser confirmados.

• Compatibilidade de Corda: Cabo de aço 11–46 mm / cabo sintético 28–80 mm → mantenha as duas faixas de corda separadas durante a seleção.

• Tipo de Acionamento: Hidráulico → pressão do sistema, fluxo, deslocamento do motor e escopo da HPU a serem confirmados.

• Configuração: Vertical / Horizontal → arranjo final segue a linha da corda, layout do convés e envelope de manutenção.

• Arranjo de Instalação: Específico do projeto → execução embutida, semi-embutida ou montada em superfície deve ser confirmada apenas contra o desenho GA selecionado e o projeto da fundação.

• Arranjo de Controle: Local / remoto disponível de acordo com o escopo do projeto → detalhes de alavanca, proporcional e controle remoto a serem confirmados.

• Material: A ser confirmado pelo projeto aprovado → não descreva o guincho completo simplesmente como “aço fundido”; os materiais dos componentes podem diferir.

• Certificado / Inspeção: De acordo com o requisito do projeto → comparecimento da classe, rastreabilidade de material e documentação do fabricante a serem acordados antes da cotação.

Como Funciona

Pressão e fluxo hidráulicos são fornecidos ao motor → Engrenagens de redução convertem a saída do motor em torque da cabeça de manobra → A cabeça gira na direção selecionada → Várias voltas controladas da corda desenvolvem tração por atrito na cabeça → O operador cuida da linha livre enquanto controla a velocidade / direção → Cargas de reação passam pelo eixo, caixa de engrenagens e base para a estrutura de suporte do convés

Aplicações

Estações de amarração de navios | Rebocadores e embarcações de trabalho | Navios de carga | Barges | Embarcações de apoio offshore como equipamento de amarração a bordo | Maquinaria de convés de novas construções | Arranjos de amarração de retrofit

Certificações e Vantagens

A inspeção e certificação de classificação podem ser providenciadas de acordo com o requisito do projeto, escopo acordado e a sociedade classificadora selecionada. A disponibilidade do certificado está sujeita à revisão do projeto, escopo de inspeção e aprovação da classe, quando aplicável.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

P1: O valor de 2–250 kN é o MBL da corda ou a carga de retenção do freio do guincho?

R1: Não. É o parâmetro de carga de trabalho listado para os modelos de guincho nesta página. MBL da corda, carga de retenção / deslizamento do freio, carga de teste e qualquer carga de projeto estrutural são valores separados e devem ser confirmados a partir do projeto de amarração e da especificação do equipamento aprovado.

P2: Que informações são necessárias para acoplar o motor hidráulico e a HPU?

R2: Forneça a carga de trabalho e velocidade necessárias, pressão e fluxo hidráulicos disponíveis, método de controle preferido, ciclo de trabalho, escopo de fornecimento da HPU, condições ambientais / de instalação e qualquer requisito de freio ou segurança. O deslocamento do motor e a relação da caixa de engrenagens devem ser selecionados como parte do sistema hidráulico-mecânico completo.

P3: O mesmo guincho pode ser usado para manuseio de âncora, elevação ou reboque?

R3: Não por padrão. Esta página cobre um guincho de amarração. O manuseio de âncora requer um projeto dedicado de roda de corrente / guincho de âncora, quando aplicável, enquanto elevação e reboque envolvem diferentes definições de carga, funções de segurança e requisitos de aprovação. Essas tarefas devem ser especificadas e projetadas separadamente.
