5 ¢ 250 kN Elétrico Hidráulico de Amarração Capstan

5–250 kN Guinchos Elétricos Hidráulicos para Amarração | Puxamento Contínuo de Cabo para Amarração de Navios

Visão Geral do Produto

O guincho elétrico hidráulico de amarração de 5–250 kN é uma máquina de manuseio de cabos montada no convés, utilizada para puxamento controlado de cabos durante a amarração de navios, manobras, operações portuárias e manuseio auxiliar no convés. Ele utiliza uma cabeça de enrolamento para gerar força de tração por atrito no cabo e é normalmente selecionado quando a embarcação necessita de movimento contínuo do cabo sem armazenamento em tambor.

Este produto é fornecido através de parceiros qualificados de longa data em máquinas hidráulicas de convés, o que ajuda a suportar preços estáveis, seleção de modelos e documentação de projetos. A seleção final deve ser confirmada em conjunto com a carga de trabalho, diâmetro do cabo, tamanho da cabeça de enrolamento, velocidade, ciclo de trabalho, fundação do convés, arranjo da unidade de potência hidráulica, estação de controle, requisito de parada de emergência e escopo de inspeção da sociedade classificadora.

Especificações Rápidas

• Tipo de produto: guincho elétrico hidráulico de amarração → equipamento de puxamento e enrolamento contínuo para manuseio de cabos no convés de navios.
• Posição de fornecimento: fornecido através de fábricas parceiras qualificadas de longa data → adequado para projetos com sensibilidade de custo que ainda exigem documentação marítima e coordenação técnica.
• Faixa de carga de trabalho: 5–250 kN → abrange guinchos auxiliares pequenos e aplicações de amarração de convés de navios de maior capacidade.
• Faixa de velocidade: 9–18 m/min → afeta a eficiência do manuseio do cabo, o controle do operador e a seleção da potência hidráulica.
• Faixa de diâmetro do cabo: 11–46 mm → selecionado em conjunto com o material do cabo, diâmetro da cabeça de enrolamento e número necessário de voltas do cabo.
• Diâmetro da cabeça de enrolamento: 250–700 mm → a correspondência com o tamanho do cabo e a condição de contato ajuda a melhorar a aderência e reduzir o desgaste localizado do cabo.
• Acionamento e controle: acionamento elétrico hidráulico com controle por alavanca ou proporcional → suporta alto torque de partida e regulação de velocidade mais suave do que a operação mecânica simples.
• Forma de montagem: arranjo vertical ou horizontal montado no convés → escolhido de acordo com o layout do convés, direção do cabo, espaço da fundação e posição do operador.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirmar a função: manuseio de cabo de amarração, enrolamento auxiliar, operação portuária ou assistência de cabo de reboque específica do projeto. Um guincho não é um guincho de armazenamento em tambor.

Etapa 2: Confirmar a carga de trabalho, diâmetro do cabo, material do cabo, número esperado de voltas na cabeça de enrolamento e se o cabo é seco, molhado, sintético ou de aço.

Etapa 3: Confirmar a faixa de velocidade, ciclo de trabalho, frequência de operação, carga de partida, proteção contra sobrecarga e se o controle de velocidade proporcional é necessário.

Etapa 4: Confirmar a montagem vertical ou horizontal, tamanho da fundação do convés, direção do cabo, posição do operador, folga segura e acesso para manutenção.

Etapa 5: Confirmar o arranjo hidráulico: motor, redutor, bomba hidráulica, tanque de óleo, refrigeração, rota da tubulação, bloco de válvulas, manômetro, filtro e fonte de alimentação do motor elétrico.

Etapa 6: Confirmar o escopo de controle e segurança: controle local, controle remoto, parada de emergência, freio ou função de retenção, se necessário, cobertura de proteção e inspeção de testemunha de classe.

Etapa 7: Fornecer quantidade, tipo de navio, desenho de instalação, especificação do cabo, fonte de alimentação, requisito da sociedade classificadora, destino de entrega e tempo de entrega necessário.

Estrutura

Cabeça de enrolamento | Eixo principal | Arranjo de rolamento | Redutor de engrenagem | Motor hidráulico | Unidade de bomba hidráulica | Motor elétrico | Bloco de válvulas e tubulação | Estação de controle local / remota | Estrutura de base do convés | Freio ou dispositivo de retenção opcional quando especificado

Vantagens de Acionamento Hidráulico, Operação e Engenharia

• O guincho fornece puxamento contínuo de cabo sem armazenar o cabo em um tambor, o que é útil para ajuste repetido de cabos, enrolamento de curta distância e trabalho de amarração auxiliar.
• O acionamento elétrico hidráulico fornece saída de torque estável e pode ser configurado para partida suave, ajuste de velocidade e movimento controlado do cabo quando o controle proporcional é especificado.
• A cabeça de enrolamento deve ser selecionada em conjunto com o diâmetro do cabo, material do cabo, condição de contato e número esperado de voltas, de modo que a aderência e o desgaste do cabo sejam mantidos dentro dos requisitos do projeto.
• A montagem vertical ou horizontal permite que o equipamento seja adaptado a diferentes layouts de convés, direções de cabos e posições do operador.
• O arranjo da unidade de potência hidráulica deve considerar a capacidade do tanque de óleo, refrigeração, filtragem, ajuste de pressão, rota da tubulação, proteção contra vazamentos e acesso de manutenção.
• A fundação do convés, a rigidez da estrutura de base e o reforço local devem ser verificados pelo estaleiro ou escritório de projeto, pois a força de puxamento é transferida para a estrutura do navio.
• Como um produto fornecido por fábricas parceiras de longa data, a cotação pode ser preparada com seleção de modelo, desenho geral, esquema hidráulico e escopo de certificado de acordo com os requisitos do cliente.

Atributos Personalizados

• Categoria do Produto: Guincho elétrico hidráulico de amarração → maquinaria de convés de navios para puxamento e enrolamento de cabos, não um guincho de armazenamento de cabos.
• Modelo de Fornecimento: Fornecimento de fábrica parceira → adequado quando o cliente exige controle de custo confiável, coordenação técnica e documentação de projeto.
• Carga de Trabalho: 5–250 kN → selecionada de acordo com a força de manuseio do cabo, tamanho do navio e arranjo do convés.
• Velocidade: 9–18 m/min → selecionada de acordo com a frequência de operação, controle de segurança e capacidade de potência hidráulica.
• Diâmetro do Cabo: 11–46 mm → deve ser confirmado em conjunto com o material do cabo e a condição de contato da cabeça de enrolamento.
• Diâmetro da Cabeça de Enrolamento: 250–700 mm → selecionado para corresponder ao tamanho do cabo e melhorar a aderência da linha durante a operação.
• Tipo de Acionamento: Elétrico hidráulico → motor elétrico aciona a bomba hidráulica, que alimenta o motor hidráulico e o redutor.
• Tipo de Controle: Controle por alavanca / proporcional → controle proporcional é recomendado quando a regulação suave de velocidade é importante.
• Tipo de Montagem: Arranjo vertical ou horizontal montado no convés → selecionado pela direção do cabo e espaço disponível no convés.
• Requisito de Certificado: Disponível de acordo com o escopo do pedido → inspeção de classe, certificado do fabricante, certificado de material e relatório de teste devem ser confirmados antes da cotação.

Como Funciona

Motor elétrico aciona a bomba hidráulica → Óleo hidráulico alimenta o motor hidráulico através de válvulas de controle → Redutor de engrenagem transmite torque para a cabeça de enrolamento → Cabo é enrolado na cabeça do guincho para puxamento por atrito → Operador controla o movimento do cabo através de controle local ou remoto → Cabo sai do guincho sem ser armazenado em um tambor

Aplicações

Rebocadores | Pequenas embarcações | Embarcações de operação portuária | Embarcações de trabalho | Estações de amarração | Manuseio auxiliar de cabos em navios maiores | Manuseio de cabos em estaleiros | Embarcações de serviço portuário | Embarcações de apoio offshore sujeitas aos requisitos do projeto

Certificações e Vantagens

Certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade de material, documentação do sistema hidráulico e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

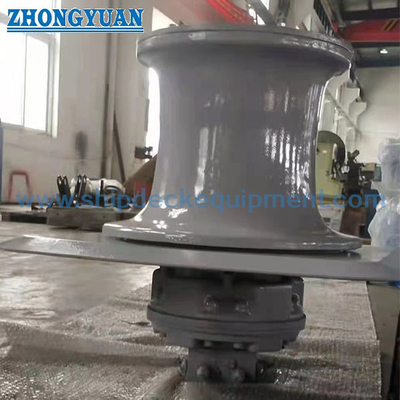

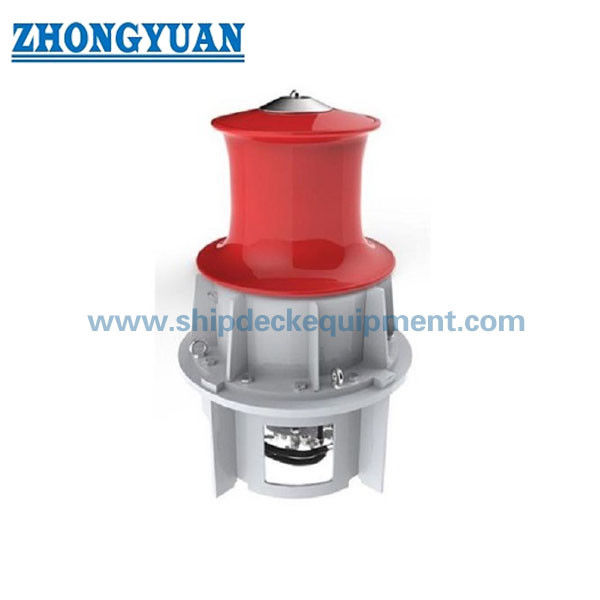

Desenhos e Fotos

Perguntas Frequentes

P1: Qual é a diferença entre um guincho e um guincho de tambor?

R1: Um guincho utiliza uma cabeça de enrolamento para puxar o cabo continuamente por atrito e não armazena o cabo em um tambor. Um guincho normalmente inclui um tambor e é usado para puxar, segurar e armazenar cabo ou cabo de aço no tambor.

P2: Este guincho pode ser usado para reboque?

R2: Ele pode auxiliar no manuseio de cabos durante operações portuárias ou de convés quando especificado, mas não deve ser tratado como um guincho de reboque certificado por padrão. Se for necessário serviço relacionado a reboque, a carga de trabalho, tamanho do cabo, ciclo de trabalho, fundação, freio / função de retenção e requisito de aprovação de classe devem ser confirmados.

P3: Que informações são necessárias antes da cotação?

R3: Por favor, confirme a carga de trabalho, velocidade, diâmetro e material do cabo, requisito da cabeça de enrolamento, montagem vertical ou horizontal, fonte de alimentação, layout da unidade de potência hidráulica, tipo de controle, requisito de certificado, quantidade, destino de entrega e desenho de instalação, se disponível.
