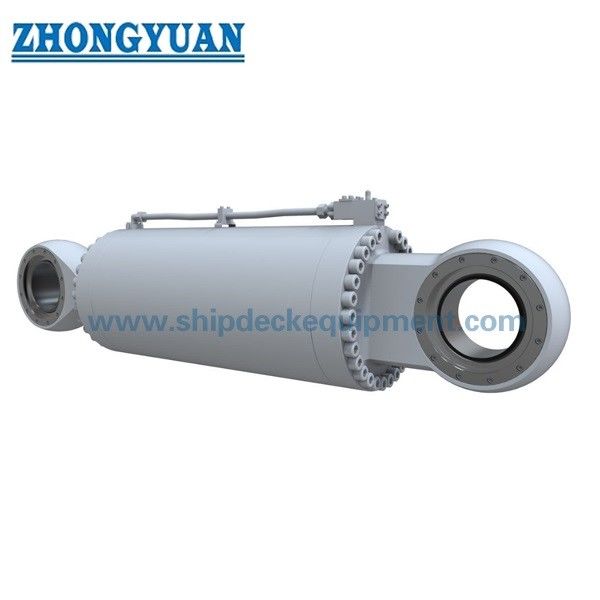

Tipo de dobramento cilindro hidráulico da tampa do portal

Tipo de dobramento cilindro hidráulico da tampa do portal

Descrição

O cilindro hidráulico é um atuador mecânico que seja usado para dar uma força para abrir e as tampas próximas do portal. Nós fornecemos todos os tipos dos cilindros hidráulicos e combinados com o motopropulsor hidráulico e os outros acessórios para fazer o sistema hidráulico complexo para projetar o navio, o navio da pesquisa, o navio da draga, a barca etc. da separação.

O cilindro hidráulico marinho é projetado para o ambiente do mar, pressão do trabalho é 25MPa ou 28MPa, é amplamente utilizado no equipamento marinho para a tampa do portal, guindaste, engrenagem de direção do leme, porta apertada da água, sistema hidráulico de canoa de salvação.

Peças principais do cilindro hidráulico

1. Tambor de cilindro

A função principal do corpo do cilindro é guardar a pressão do cilindro. O tambor de cilindro é feito na maior parte de um tubo sem emenda. O tambor de cilindro é moído e afiado internamente com um revestimento de superfície típico de 4 a 16 micropolegadas. O pistão reciproca no cilindro.

2. Cabeça de cilindro

A função principal da cabeça é encerrar a câmara de pressão da outra extremidade. A cabeça contém um arranjo integrado da selagem da haste ou a opção para aceitar uma glândula do selo. A cabeça é conectada ao corpo por meio do rosqueamento, dos parafusos, ou da haste de laço. Um selo estático é usado entre a cabeça e o tambor.

3. Base ou tampão do cilindro

A função principal do tampão é encerrar a câmara de pressão em uma extremidade. O tampão é conectado ao corpo por meio da solda, do rosqueamento, dos parafusos, ou da haste de laço. Os tampões igualmente executam como componentes da montagem do cilindro. O tamanho do tampão é determinado com base no esforço de dobra. Um selo estático é usado entre o tampão e o tambor (exceto a construção soldada).

4. Pistão

A função principal do pistão é separar as zonas de pressão dentro do tambor. O pistão é feito à máquina com sulcos para caber selos elastomeric ou do metal e elementos do carregamento. Estes selos podem ser única atuação ativa ou dobro. A diferença na pressão entre os dois lados das causas do pistão o cilindro estender e retrair. O pistão é unido com a haste de pistão por meio das linhas, dos parafusos, ou das porcas para transferir o movimento linear.

Parâmetros do cilindro hidráulico:

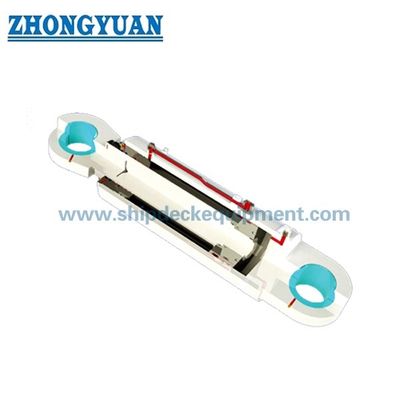

Desenho do tipo de dobramento cilindro hidráulico da tampa do portal
