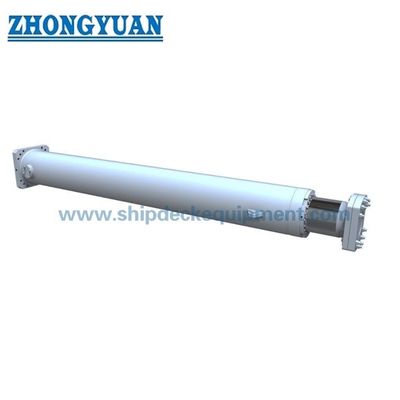

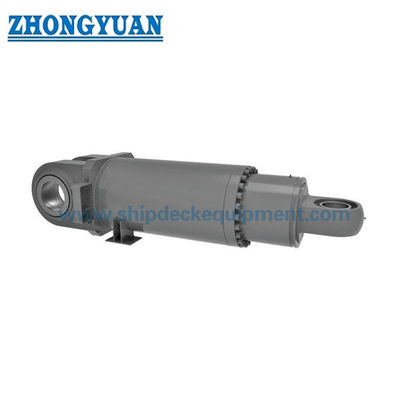

Cilindro hidráulico de porta à prova d'água do navio
Detalhes do produto:
Lugar de origem: | China |
Marca: | Zhongyuan |
Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | As per quotation |
Detalhes da embalagem: | Pálete ou personalizado |
Tempo de entrega: | Conforme a oferta |
Termos de pagamento: | TT, L/C, etc. |
Habilidade da fonte: | Satisfaça necessidades dos clientes |
Informação detalhada |
|||
Realçar: | cilindro hidráulico da haste da tração,cilindro hidráulico da haste 14Mpa,cilindro hidráulico push pull |
---|
Descrição de produto
Cilindro hidráulico de porta à prova d'água do navio
Descrição
O cilindro hidráulico de porta à prova d'água do navio usa o tubo sem emenda, seleciona a espessura diferente do tubo de acordo com a pressão do trabalho, o cilindro tem a característica da elevada precisão do tamanho furado, da estrutura de pouco peso, simples, do vário método da conexão, da função de amortecimento de baixa velocidade e estável constante, pressão normal 7~ 14Mpa do trabalho, amplamente utilizada para a máquina, matéria têxtil da indústria clara, máquina plástica da agricultura da injeção.
Peças principais do cilindro hidráulico
- Tambor de cilindro
A função principal do corpo do cilindro é guardar a pressão do cilindro. O tambor de cilindro é feito na maior parte de um tubo sem emenda. O tambor de cilindro é moído e afiado internamente com um revestimento de superfície típico de 4 a 16 micropolegadas. O pistão reciproca no cilindro.
- Cabeça de cilindro
A função principal da cabeça é encerrar a câmara de pressão da outra extremidade. A cabeça contém um arranjo integrado da selagem da haste ou a opção para aceitar uma glândula do selo. A cabeça é conectada ao corpo por meio do rosqueamento, dos parafusos, ou da haste de laço. Um selo estático é usado entre a cabeça e o tambor.
- Base ou tampão do cilindro
A função principal do tampão é encerrar a câmara de pressão em uma extremidade. O tampão é conectado ao corpo por meio da solda, do rosqueamento, dos parafusos, ou da haste de laço. Os tampões igualmente executam como componentes da montagem do cilindro. O tamanho do tampão é determinado com base no esforço de dobra. Um selo estático é usado entre o tampão e o tambor (exceto a construção soldada).
- Pistão
A função principal do pistão é separar as zonas de pressão dentro do tambor. O pistão é feito à máquina com sulcos para caber selos elastomeric ou do metal e elementos do carregamento. Estes selos podem ser única atuação ativa ou dobro. A diferença na pressão entre os dois lados das causas do pistão o cilindro estender e retrair. O pistão é unido com a haste de pistão por meio das linhas, dos parafusos, ou das porcas para transferir o movimento linear.
Parâmetros do cilindro hidráulico:
Furo | Rod/d | KK | BB | DD | E | EE | FP | HL | PJ | PL | TG | W | ZJ | ||
1 | 2 | ||||||||||||||
40 | 22 | M20*1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
50 | 28 | M24*1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
Tiragem do cilindro hidráulico de porta à prova d'água do navio
