Cilindro hidráulico para o crescimento hidráulico Crane Hydraulic Cylinder da junta
Detalhes do produto:
Lugar de origem: | China |
Marca: | Zhongyuan |
Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | As per quotation |
Detalhes da embalagem: | Pálete ou personalizado |
Tempo de entrega: | Conforme a oferta |
Termos de pagamento: | TT, L/C, etc. |
Habilidade da fonte: | Satisfaça necessidades dos clientes |
Informação detalhada |
|||
Realçar: | cilindro hidráulico do guindaste 25MPa,Cilindro hidráulico marinho do guindaste,Cilindro hidráulico mecânico do ISO |
---|
Descrição de produto

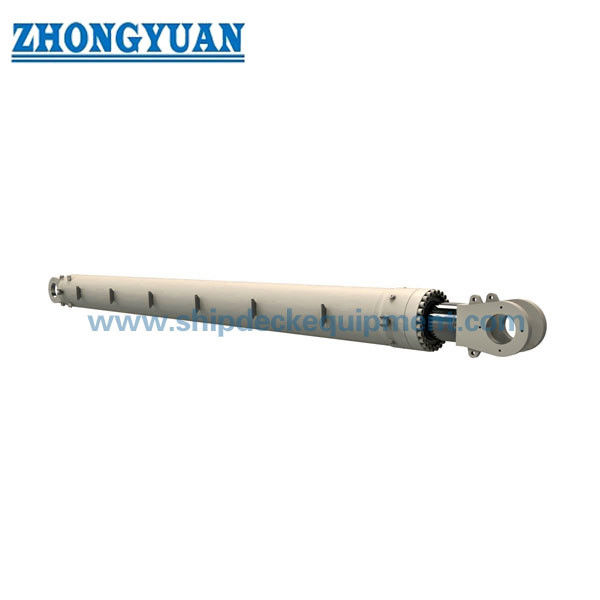

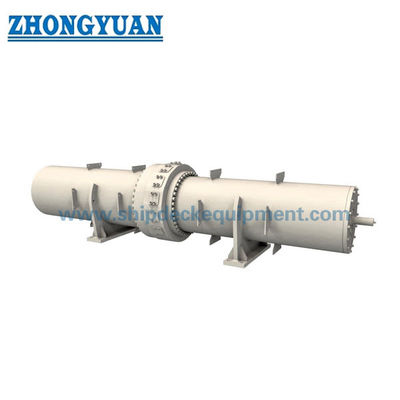

Cilindro hidráulico para o guindaste hidráulico do crescimento da junta
Descrição
O cilindro hidráulico é um atuador mecânico que seja usado para dar uma força para operar o crescimento do guindaste. Nós fornecemos todos os tipos dos cilindros hidráulicos e combinados com o motopropulsor hidráulico e os outros acessórios para fazer o sistema hidráulico complexo para projetar o navio, o navio da pesquisa, o navio da draga, a barca etc. da separação.
O cilindro hidráulico marinho é projetado para o ambiente do mar, pressão do trabalho é 25MPa ou 28MPa, é amplamente utilizado no equipamento marinho para a tampa do portal, guindaste, engrenagem de direção do leme, porta apertada da água, sistema hidráulico de canoa de salvação.
Peças principais do cilindro hidráulico
- Tambor de cilindro
A função principal do corpo do cilindro é guardar a pressão do cilindro. O tambor de cilindro é feito na maior parte de um tubo sem emenda. O tambor de cilindro é moído e afiado internamente com um revestimento de superfície típico de 4 a 16 micropolegadas. O pistão reciproca no cilindro.
- Cabeça de cilindro
A função principal da cabeça é encerrar a câmara de pressão da outra extremidade. A cabeça contém um arranjo integrado da selagem da haste ou a opção para aceitar uma glândula do selo. A cabeça é conectada ao corpo por meio do rosqueamento, dos parafusos, ou da haste de laço. Um selo estático é usado entre a cabeça e o tambor.
- Base ou tampão do cilindro
A função principal do tampão é encerrar a câmara de pressão em uma extremidade. O tampão é conectado ao corpo por meio da solda, do rosqueamento, dos parafusos, ou da haste de laço. Os tampões igualmente executam como componentes da montagem do cilindro. O tamanho do tampão é determinado com base no esforço de dobra. Um selo estático é usado entre o tampão e o tambor (exceto a construção soldada).
- Pistão
A função principal do pistão é separar as zonas de pressão dentro do tambor. O pistão é feito à máquina com sulcos para caber selos elastomeric ou do metal e elementos do carregamento. Estes selos podem ser única atuação ativa ou dobro. A diferença na pressão entre os dois lados das causas do pistão o cilindro estender e retrair. O pistão é unido com a haste de pistão por meio das linhas, dos parafusos, ou das porcas para transferir o movimento linear.
Parâmetros do cilindro hidráulico:
Furo D1 |
Rod D2 |
OD D |
d3 H8 |
B | R | E1 | E2 | F | T | L1 | L0 |
100 | 70 | 121 | 50 | 45 | 55 | 65 | 65 | 90 | M45x2 | 40 | 370 |
110 | 70 | 133 | 50 | 45 | 60 | 70 | 70 | 95 | M45x2 | 40 | 385 |
125 | 80/90 | 152 | 60 | 55 | 70 | 80 | 80 | 105 | M60x2 | 60 | 420 |
140 | 90/100 | 168 | 70 | 60 | 75 | 85 | 85 | 115 | M60x2 | 60 | 455 |
150 | 85/90 | 180 | 70 | 60 | 80 | 90 | 90 | 120 | M60x2 | 60 | 470 |
160 | 100/110 | 194 | 80 | 65 | 85 | 100 | 100 | 130 | M68x2 | 70 | 505 |
180 | 110/125 | 219 | 90 | 70 | 95 | 110 | 110 | 140 | M68x2 | 70 | 545 |
200 | 125/140 | 245 | 100 | 80 | 105 | 120 | 130 | 165 | M75x2 | 80 | 595 |
220 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
225 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
250 | 160 | 299 | 125 | 95 | 130 | 140 | 140 | 175 | M90x2 | 100 | 670 |
280 | 180 | 340 | 140 | 110 | 150 | 170 | 170 | 210 | M105x3 | 110 | 750 |
300 | 200 | 356 | 150 | 130 | 160 | 180 | 180 | 220 | M125x3 | 130 | 810 |
320 | 220 | 394 | 160 | 140 | 170 | 200 | 200 | 240 | M135x3 | 140 | 870 |
Desenho do cilindro hidráulico para o guindaste hidráulico do crescimento da junta
